Parametry délky háku pro typ výztuže můžete definovat pomocí dialogu Délky háků výztuže.
Otevřete dialog kliknutím na tlačítko Úprava délky háku v části Vlastnosti typu výztuže. Můžete najít schémata těchto parametrů na obrázku níže pod následující tabulkou.
| Název | Popis |
|---|---|
| Typ háku výztuže | Toto je automaticky načítaný seznam platných háků pro tento typ výztuže. Zaškrtnuté zaškrtávací políčko znamená, že typ háku je viditelný v parametrech výztuže Hák na počátku nebo Hák na konci. |
| Automatický výpočet | Zrušením zaškrtnutí tohoto políčka můžete přepsat automatický výpočet parametrů Délka háku a Délka odsazení. Automatický výpočet používá parametr Průměr tyče. |
| Délka háku | Zobrazí délku typu háku. |
| Délka tečny | Zobrazí délku tečny typu háku. |
| Délka odsazení | Zobrazí délku odsazení typu háku. Tento volitelný parametr používejte především pro výkazy. |
Následující obrázky znázorňují parametry, které definují hák výztuže. Klíče pro všechny kóty jsou následující:
Průměr tyče v modelu
Průměr ohybu
Délka segmentu
Délka háku
Délka háku tečny
Délka rozšíření
Délka odsazení
Středový úhel (
)

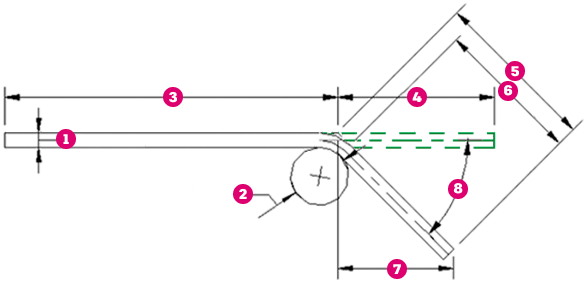

Hák 45°

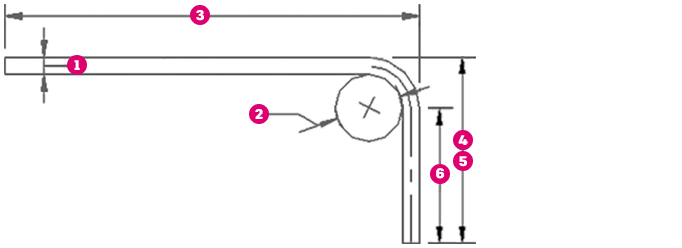

Hák 90°
Poznámka: U háků 90° jsou hodnoty Délka háku a Tečná délka háku stejné vzdálenosti.

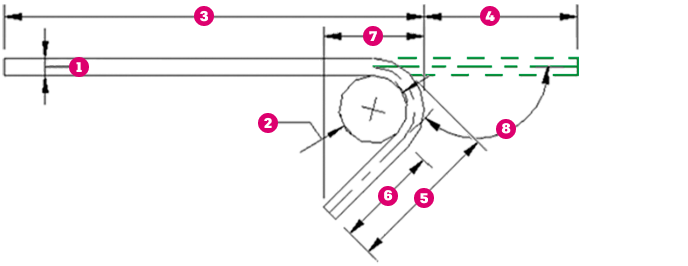

Hák 135°

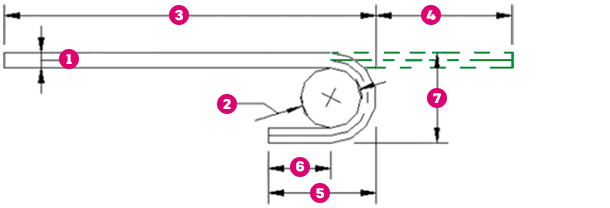

Hák 180°
