Umístění výztuže svařované sítě

Umístěte jednotlivé instance svařované sítě a zesilte řezy betonové stěny nebo podlaží.

1. Otevřete půdorysný pohled a zesilte podlaží nebo bokorysný pohled a zesilte stěny.
2. Klikněte na kartu Konstrukce panel Výztuž (Umístění jedné svařované sítě).
3. Na panelu Možnosti zadejte možnost Po umístění otočit. Tuto možnost vyberte, chcete-li otočit výkres ihned po jeho umístění.

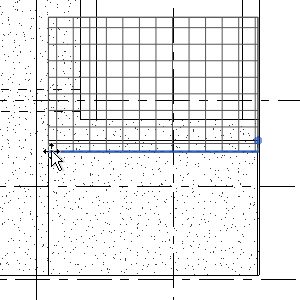

4. Na kreslicí ploše umístěte kurzor na povrch, který chcete vyztužit. Obrys výkresu pomůže při umísťování. Po umístění bude výkres uchopen k:
   • krytí výztuže hostitele,
   • hranám ostatních svařovaných sítí,
   • umístění spojů s přesahem jiných svařovaných sítí,
   • středovým bodům jiných svařovaných sítí.

5. Kliknutím umístěte výkres.

   Poznámka: Pokud je vybrána vlastnost Oříznout podle krytí hostitele na paletě Vlastnosti, bude výkres oříznut v otvorech a na hranách hostitele.

Poznámka: Svařované sítě a vlastní svařované sítě můžete zobrazit ve 3D pohledech jako tělesa nebo nezakryté. Postup:

1. Vyberte svařovanou síť.
2. Na paletě Vlastnosti klikněte na tlačítko pro úpravu stavů viditelnosti pohledů.
3. V dialogu Stavy viditelnosti pohledu typu svařované sítě vyberte 3D pohled, ve kterém chcete svařovanou síť zobrazit nezakrytou nebo jako těleso.

Všimněte si, že možnosti viditelnosti souvisejí s instancí a nesouvisejí s typem. Proto byste měli vybrat všechny instance, kterým byste chtěli nastavit objemové nebo nezakryté reprezentace.
