Přizpůsobení začátku, konce, horní části nebo dolní části ocelového nosníku, vzpěry nebo sloupu k umístění přípojů a geometrie nezbytné pro ocelové prvky výroby.

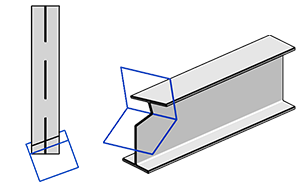

Vytvoření šikmého výpalu
- Klikněte na kartu Ocel
panel Modifikátory
(Šikmý výpal).
- Klikněte na jeden z konců konstrukčního prvku.
Poznámka: Na nejbližší hraně a straně v horní nebo dolní části vybraného konstrukčního prvku se vytvoří řez a po jeho vytvoření nebude možné změnit jeho umístění. - Výběrem šikmého výpalu zobrazte jeho vlastnosti na paletě Vlastnosti.
Šikmé výpaly jsou viditelné pouze v případě, že je možnost Úroveň detailů pohledu nastavena na hodnotu Jemná.
