Rozšíření výztuže

Zkopírujte a upravte výztuž řízenou tvarem a výztuž volného tvaru ze zdrojového hostitele na cílové hostitele. Tyče se přizpůsobí odpovídajícím vazbám výztuží.

Video: Adaptivní rozšíření výztuže

Pokud některé cílové objekty vazeb nesouhlasí (například plochy původních a cílových hostitelů nejsou rovnoběžné), tyto vazby se nepoužijí a některé segmenty tyčí zůstanou na místě a nepřizpůsobí se.

Tyče jsou automaticky zarovnány podle hostitele nebo ručně podle zdrojové a cílové plochy. Mezi původní a rozšířenou sadou výztuží není žádné spojení.

Existují dvě metody zarovnání výztuže, podle hostitele nebo podle plochy, mezi nimiž lze během rozšíření kdykoli přepínat.

Zarovnání podle hostitele

1. Vyberte hostitele s vnitřní výztuží.
2. Na kartě Upravit | karta <Kategorie> panel Výztuž klikněte na možnost (Rozšířit výztuž).
3. Na kartě Upravit | karta Rozšířit výztuž panel Rozšířit výztuž klikněte na možnost (Zarovnat podle hostitele).
   Poznámka: Postupujte podle pokynů ve stavovém řádku a v popiscích nástrojů u kurzoru. Chcete-li skrýt pokyny v popisku nástroje u kurzoru, klikněte na kartě Upravit | Umístit výztuž panel Zobrazit popisek nástroje na možnost (Zobrazit popisek nástroje).
4. Vyberte jednoho nebo více cílových hostitelů. Výztuž se zobrazí jako náhled.
5. Kliknutím na tlačítko (Dokončit) uložte nebo kliknutím na tlačítko (Storno) zrušte změny a ukončete příkaz Rozšířit výztuž.

Poznámka: Cíloví hostitelé musí být ze stejné kategorie jako původní hostitel. Kategorie je automaticky filtrována při výběru cílových hostitelů.

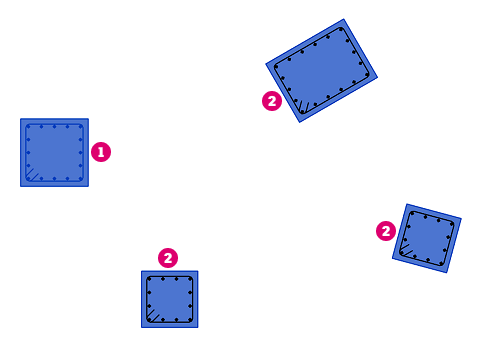

Výztuž v původním sloupu je zarovnána a přizpůsobena vybraným cílovým hostitelům a zobrazí se jako náhled před kliknutím na tlačítko Dokončit:

Zarovnání podle plochy

1. Vyberte jednu nebo více sad výztuží.
2. Na kartě Upravit | karta <Kategorie> panel Výztuž klikněte na možnost (Rozšířit výztuž).
3. Na kartě Upravit | karta Rozšířit výztuž panel Rozšířit výztuž klikněte na možnost (Zarovnat podle plochy).
   Poznámka: Postupujte podle pokynů ve stavovém řádku a v popiscích nástrojů u kurzoru. Chcete-li skrýt pokyny v popisku nástroje u kurzoru, klikněte na kartě Upravit | Umístit výztuž panel Zobrazit popisek nástroje na možnost (Zobrazit popisek nástroje).
4. Vyberte původní plochu z hostitele vybrané výztuže – výztuž se zarovná s ohledem na tuto plochu.
5. Vyberte cílovou plochu. Výztuž se pro vybrané plochy zobrazí jako náhled.
6. Kliknutím na tlačítko (Dokončit) uložte nebo kliknutím na tlačítko (Storno) zrušte změny a ukončete příkaz Rozšířit výztuž.

Poznámka: Můžete vybrat více cílových ploch ze stejného hostitele nebo z různých betonových hostitelů, a to ve stejné kategorii nebo v různých kategoriích.

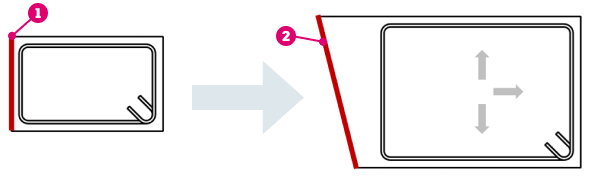

Vybraná výztuž se rozšíří zarovnáním na základě vybrané zdrojové plochy a cílové plochy. Náhled výztuže je zobrazen a vytvořen při kliknutí na tlačítko Dokončit:

Tip: Při použití metody zarovnání podle plochy můžete po výběru cílové plochy pomocí mezerníku otáčet nebo převracet tyče.

Rozšíření výztuže volného tvaru

Pomocí stejných dvou metod zarovnání můžete rozšířit také výztuž volného tvaru. Vazby výztuže volného tvaru jsou shodné jako u jako výztuží řízených tvarem, jak pro rovinné, tak pro složité plochy konstrukčních hostitelů.

Při rozšíření výztuže jsou brány v úvahu pouze vazby k hostiteli.

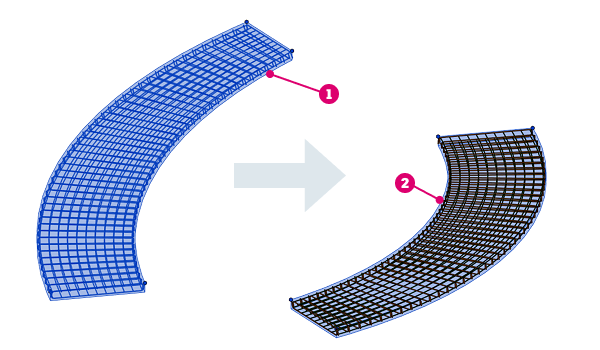

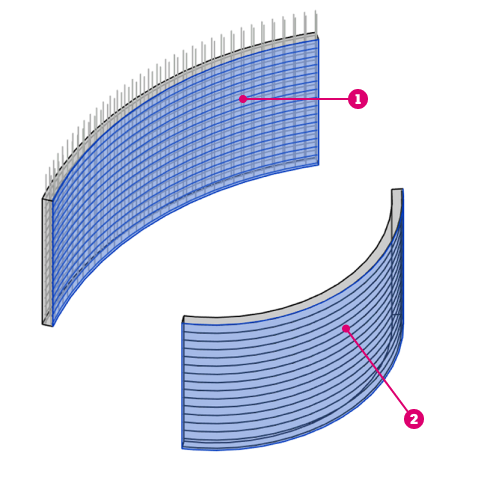

Rozšíření výztuže volného tvaru – vyberte zdrojového hostitele a cílového hostitele . Před kliknutím na tlačítko Dokončit se zobrazí náhled výztuže.

Rozšíření výztuže volného tvaru – vyberte zdrojovou plochu a cílovou plochu .
