Možnosti úprav vazeb výztuží

Získejte informace o dostupných ovládacích prvcích odsazení a dalších možnostech úprav vazeb výztuží.

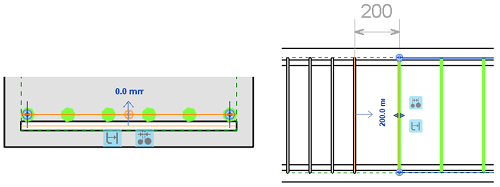

Řízení a možnosti odsazení jsou u každého uzlu tyče zarovnány do segmentů tyčí na vnější straně tvaru tyče. Ikony a nápověda znázorňují a popisují možnosti dostupné pro každý uzel tyče a také zobrazují klávesové zkratky pro každý přepínač. Možnosti jsou následující:

• Zavazbit k ploše nebo ke krytí.
• Přepnout mezi světlou vzdáleností a vzdáleností mezi tyčemi.
• Obousměrné vazby.

Klávesové zkratky pro všechny tyto možnosti naleznete na kartě Pohled panel Okna rozevírací seznam Uživatelské rozhraní Klávesové zkratky. V dialogu Klávesové zkratky můžete pomocí filtru Ovládací prvky kreslicí plochy zobrazit klávesové zkratky přepínání výztuží a následně je upravit. Další informace naleznete v části Klávesové zkratky.

Zavazbení k ploše nebo ke krytí

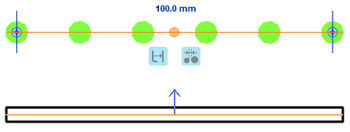

Pokud je segment tyče zavazben k betonovému hostiteli, můžete měnit mezi zavazbením ke krytí nebo k ploše prvku .

Určení vzdálenosti mezi zavazbenými segmenty tyče

Při zavazbení jednoho segmentu tyče k jinému je možné vybírat mezi určením světlé vzdálenosti tyče nebo určením vzdálenosti mezi středy tyčí .

Poznámka: Ve výchozím nastavení je uzel tyče při zavazbení jednoho segmentu tyče k jinému přesunut k cílovému segmentu do světlé vzdálenosti 0.

Obousměrné vazby

Pokud je tato možnost povolena , obousměrná vazba zajistí, že se uzel i cíl pohybují společně při přesunutí nebo přetažení kteréhokoli z nich. Pokud možnost není povolena , tak pouze uzel následuje pohyb cíle, nikoli naopak.

Poznámka: Tato možnost je ve výchozím nastavení povolena při zavazbení konců tyče a je volitelná při zavazbení konce tyče, segmentu nebo roviny tyče k jinému segmentu nebo rovině tyče.

Znaková konvence

• Při zadání kladných hodnot odsazení dojde k přesunu zavazbeného segmentu tyče v kladném směru (označeném šipkou u cíle vazby). Případně je možné zadáním záporné hodnoty přesunout segment tyče opačným směrem.

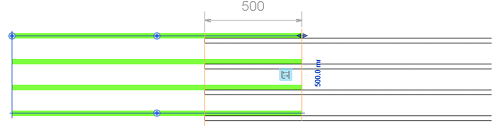

• Zavazbením počátku nebo konce tyče k počátku nebo konci cílové sady tyčí je možné překrýt tyčí.
  Poznámka: Výchozí chování je, že pouze zavazbený konec následuje cíl (konce nejsou k sobě přichyceny).

  Kladná hodnota odsazení přesune zavazbenou tyč nebo segment podél cílové tyče, zatímco záporná hodnota odsazení přesune konce směrem od sebe.

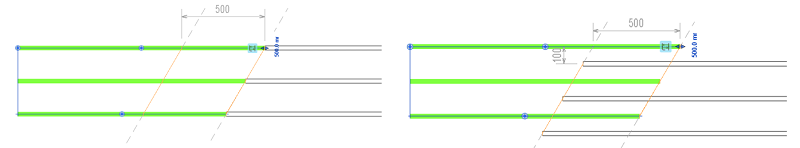

  Lineárně se lišící sady výztuží je také možné překrýt a vzdálenost mezi konci se měří tak, jak je znázorněno v následujícím příkladu:





Výběr uzlů tyčí

Pomocí klávesy Mezerník je možné rychle přepínat mezi viditelnými uzly, případně pomocí kombinace kláves Shift+Mezerník je možné přepínat opačným směrem. Stisknutím klávesy Enter dokončíte úpravy, případně stisknutím klávesy Esc zrušíte všechny změny.

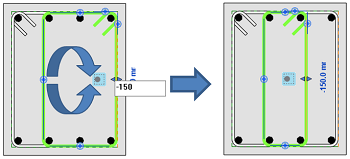

U vybraného uzlu tyče je možné změnit vzdálenost k jeho cíli přímým zadáním hodnoty odsazení a potvrzením pomocí klávesy Enter.

Tato rychlá navigace mezi viditelnými uzly i přímé úpravy odsazení se týkají jak výztuží řízených tvarem, tak volného tvaru výztuže.
