Konfigurace dílů sestav prefabrikovaných konstrukčních stěn

Úpravou parametrů stěnových dílů můžete změnit výchozí díly přípojů pro vytváření sestav konstrukčních stěn.

Nastavení dílů lze změnit v dialogu Konfigurace. Klikněte na kartu Prefabrikát panel Konfigurace (Konfigurace) a přejděte do požadovaného uzlu pro stěnu:

• Beton Otvor Plná stěna Součást

Podle potřeby upravte následující parametry stěnových dílů.

Název	Popis
Úchyty
Typ	Určuje nosnou kotvu a typ pro prefabrikovanou stěnu.

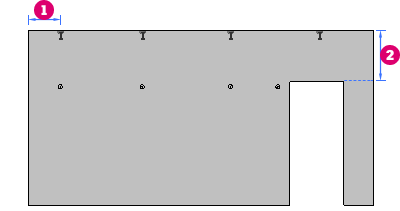

Minimální vzdálenost k hraně	Určuje minimální vzdálenost od úchytu ke kterékoli hraně stěny.
Minimální horní vzdálenost k otvoru	Určuje minimální vzdálenost od horní části úchytu k libovolnému otvoru ve stěně.
Únosnost v tahu	Určuje jmenovitou pevnost nosné kotvy v tahu.
Úchyty na boku pokud výška překročí	Určuje minimální požadovanou výšku stěny, předtím než jsou do prefabrikované stěny umístěny boční kotvy.
Vložené objekty montážních pouzder
Typ	Určuje ztužidlo a typ pro přípoj stěny.

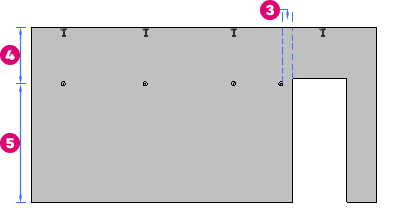

Oddálit vložené objekty montážních pouzder ( a )	Určuje umístění montážních pouzder ve stěnách jako vzdálenost od horní hrany nebo dolní hrany stěny.
Jako procento výšky stěny	Tuto možnost vyberte, pokud chcete použít procento celkové výšky prefabrikované stěny místo specifických jednotek pro parametr Oddálit vložené objekty montážních pouzder.
Umístění montážních pouzder	Určuje, kam budou umístěna montážní pouzdra. Vyberte možnost None (Žádná), On View Side (Na straně pohledu), Opposite to View Side (Naproti straně pohledu) nebo Both Sides (Obě strany).
Minimální vzdálenost k otvoru	Určuje minimální vzdálenost od ztužidla k libovolnému otvoru ve stěně.
Připojení
Připojení čelní stěny profilu	Určuje profil použitý na začátku/konci prefabrikovaných stěn.
Připojení boční stěny profilu	Určuje profil použitý na stranách prefabrikovaných stěn.
Připojení T profilu	Určuje profil použitý na začátku/konci prefabrikovaný stěn sousedících s přípojem T.
Horizontální profil	Určuje profil hrany a typ v místě horizontálního rozdělení prefabrikovaných stěn. Můžete použít horizontální profil nebo vertikální profil.
Smyčky	Určuje přípoj smyčky a typu pro prefabrikované stěny.
Monolitická deska	Určuje kotevní desku a typ pro montáž prefabrikovaných stěn.
