Arbeiten mit DRF-Dateien in 3ds Max

In diesem Thema finden Sie Tipps dazu, wie Sie mit DRF-Dateien arbeiten.

Speichern von DRF-Dateien

DRF-Dateien müssen in 3ds Max als MAX-Dateien gespeichert werden.

Achtung: Sobald Sie eine DRF-Datei in 3ds Max speichern, wird sie zu einer MAX-Datei, und Sie können sie nicht mehr in VIZ Render öffnen.

Vorgabe

3ds Max wird mit mehreren marktspezifischen Vorgabesätzen geliefert. Wenn Sie mit Dateitypen zur Design-Visualisierung arbeiten, sollten Sie die Vorgabeeinstellungen von DesignVIZ laden.

Einheiten

In VIZ Render können Sie als Systemeinheit lediglich Meter verwenden. Mit 3ds Max können Sie jedoch ihre eigene Systemeinheit definieren und festlegen, wie diese Einheiten angezeigt werden.

Fehlende Maps

Häufig wird beim Öffnen einer DRF-Datei ein Dialogfeld Fehlende externe Dateien angezeigt. Fügen Sie zum Suchen der fehlenden Dateien die entsprechenden VIZ Render-Verzeichnisse im Dialogfeld Benutzerpfade konfigurieren auf der Registerkarte Externe Dateien hinzu.

Verwalten verknüpfter Geometrie in 3ds Max

Verknüpfte Objekte werden in der Modifikatorgruppe als verknüpfte Geometrieobjekte angezeigt. Diese Objekte erlauben keinen Zugriff auf Unterobjektebenen, wo weniger schwerwiegende Bearbeitungen erfolgen können. Wenn ein verknüpftes Geometrieobjekt verschoben, gedreht oder skaliert wird, können Sie die Option "Position zurücksetzen" verwenden.

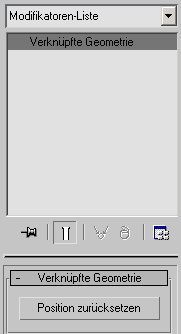

Die Benutzeroberfläche der verknüpften Geometrie in der Modifikatorgruppe.

3ds Max erkennt verknüpfte Geometrieobjekte, wenn Sie eine in VIZ Render erstellte MAX-Datei öffnen. Da verknüpfte Geometrieobjekte in der Modifikatorgruppe keine Parameter enthalten, müssen Sie dem Objekt zunächst einen Netzbearbeitungs-Modifikator hinzufügen oder das verknüpfte Geometrieobjekt in ein bearbeitbares Netz konvertieren, um auf die Unterobjektebenen zuzugreifen. Wenn Sie einer verknüpften Geometrie einen Modifikator hinzufügen, gilt dieser Modifikator für alle Instanzen dieses Objekts.

Verknüpften Geometrieobjekten wird auch ein besonderer LinkTM-Controller zugewiesen. Wenn das Objekt in ein bearbeitbares Netz, Poly- oder NURBS-Objekt oder einen bearbeitbaren Spline konvertiert wird, wird der LinkTM-Controller durch einen PRS-Controller ersetzt.

Ersatzobjekte

Wenn Sie eine DRF-Datei mit ersetzten Objekten öffnen, erkennt 3ds Max die Ersetzungen und fügt die Ersatzobjekte in die Szene ein.

Änderungen an der Benutzeroberfläche

Einige der Benutzeroberflächenelemente in 3ds Max befinden sich nicht an der Stelle, an der Sie sie erwarten würden, wenn Sie gerade mit VIZ Render gearbeitet haben. Die Ansichtsfenster-Steuerelemente befinden sich beispielsweise in der unteren rechten Ecke und nicht links oben.

Render-Voreinstellungen

Die Render-Voreinstellungen in 3ds Max unterscheiden sich erheblich von den Voreinstellungen in VIZ Render.
