Helfer Zylinder-Gizmo

Mit "Zylinder-Gizmo" können Sie in Ihrer Szene einen zylinderförmigen Gizmo erstellen. Klicken Sie auf die Schaltfläche "Zylinder-Gizmo", um das Rollout "Zylinder-Gizmo-Parameter" anzuzeigen.

• Erstellungsgruppe > (Helfer) > Atmosphärenapparat > Schaltfläche "Zyl-Gizmo"
• Vorgabe-Menü: Menü Erstellen > Helfer > Atmosphäre > Zylinder-Gizmo
• Alternatives Menü: Menü Objekte > Weitere Helfer > Atmosphären-Zylinder-Gizmo

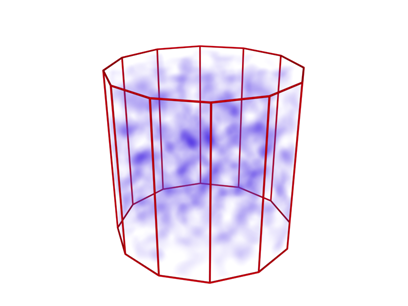

Zylinder-Gizmo mit Volumennebel

Prozeduren

So erstellen Sie den Zylinder-Gizmo:

1. Definieren Sie durch Ziehen der Maus in einem Ansichtsfenster den anfänglichen Radius, lassen Sie dann die Maustaste los, und stellen Sie durch vertikales Ziehen die anfängliche Höhe ein.
2. Schließen Sie die Erstellung des Zylinder-Gizmos durch Klicken ab.

So fügen Sie eine neue Atmosphäre hinzu:

1. Wählen Sie den Apparat-Gizmo aus.
2. Klicken Sie in der Modifikatorgruppe Rollout "Atmosphären & Effekte" auf "Hinzufügen". Zeigt das Dialogfeld Atmosphäre hinzufügen an.
3. Wählen Sie eine Atmosphäre aus der Liste.
4. Klicken Sie auf "OK".

   Dadurch wird eine neue Atmosphäre mit dem Apparat verknüpft.

So fügen Sie eine vorhandene Atmosphäre hinzu:

1. Wählen Sie den Apparat-Gizmo aus.
2. Klicken Sie in der Modifikatorgruppe Rollout "Atmosphären & Effekte" auf "Hinzufügen". Zeigt das Dialogfeld Atmosphäre hinzufügen an.
3. Wählen Sie im Dialogfeld die Option "Vorhanden".
4. Wählen Sie eine Atmosphäre aus der Liste.
5. Klicken Sie auf "OK".

   Dadurch wird eine Kopie der Atmosphäre für den Apparat erstellt. Die Einstellungen dieser Kopie sind zu Beginn mit den Einstellungen der gewählten Atmosphäre identisch. Sie können mit dem Befehl "Einrichten" angepasst werden.

Benutzeroberfläche

Rollout "Name und Farbe"

Mit dem Rollout "Name und Farbe" können Sie Objekte umbenennen und die dazugehörige Drahtgittermodellfarbe ändern.

Rollout "Zylinder-Gizmo-Parameter"

Radius und Höhe

Legen die Maße des ZylGizmos fest.

Ausgangszahl

Bestimmt einen Basiswert, der zum Generieren des Atmosphäreneffekts verwendet wird. Die Ausgangszahlen für die einzelnen Apparate in der Szene sollten unterschiedlich sein. Wenn eine Ausgangszahl und ein Atmosphäreneffekt von mehreren Apparaten verwendet wird, sind die Ergebnisse nahezu identisch.

Neue Ausgangszahl

Wenn Sie auf diese Schaltfläche klicken, wird automatisch eine Zufallszahl generiert und als Ausgangszahl in das Feld eingetragen.

Rollout "Atmosphären > Effekte"

Mit dem Rollout "Atmosphären & Effekte", das in der Modifikatorgruppe ausgewählt werden kann, können Sie Atmosphären einrichten und dem Gizmo direkt hinzufügen.

Hinzufügen

Damit wird das Dialogfeld "Atmosphäre hinzufügen" angezeigt, über das Sie dem Zylinder-Gizmo eine Atmosphäre hinzufügen können.

Löschen

Löscht einen markierten Atmosphäreneffekt.

Einrichten

Damit wird die Gruppe "Umgebung" geöffnet, in der Sie den markierten Effekt bearbeiten können.
