Anmerkung: Die Antwort bezieht sich auf Version 2016. Diese Informationen können sich von anderen Versionen unterscheiden.
Die Arbeitsebenen unterstützen Sie bei der Modellierung von Strukturelementen.
Es gibt drei Methoden zum Erstellen von Arbeitsebenen:
- Im aktuellen BKS, in der XY-Ebene
- Durch drei Punkte
- Durch den Anfangspunkt und die Z-Achse

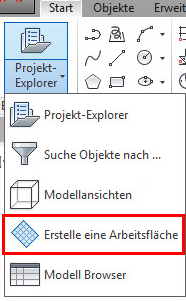

Der Befehl zum Erstellen von Arbeitsebenen ist im Projekt-Explorer unter Arbeitsebenen und in der Multifunktionsleiste auf der Registerkarte Start verfügbar.
Ein Dialogfeld wird angezeigt, in dem Sie die gewünschte Erstellungsmethode auswählen können.
- Definieren der Arbeitsebene im aktuellen BKS, in der XY-Ebene
- Die Position der Arbeitsebene hängt von der Position und Ausrichtung des BKS in der XY-Ebene ab.
- Wählen Sie einen Punkt, an dem die Arbeitsebene platziert wird, und geben Sie einen Namen für die Arbeitsebene ein.
-
- Die Arbeitsebene wird in der XY-Ebene positioniert und der Name erscheint neben den sie definierenden Linien und im Projekt-Explorer.
-
- Definieren der Arbeitsebene durch drei Punkte
- Die Ebene wird definiert, indem Sie drei Punkte auswählen. Die neue Arbeitsebene ist nicht abhängig von der Position und Ausrichtung des BKS. Tipp: Sie können Hilfslinien erstellen, um die Arbeitsebene genau zu definieren.

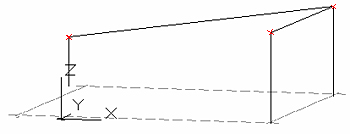

- Definieren Sie beispielsweise drei Punkte wie in der folgenden Abbildung und benennen Sie die Arbeitsebene.
-

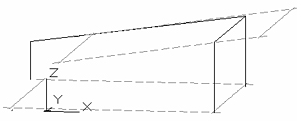

- Die neue Arbeitsebene wird erstellt.
-
- Definieren der Arbeitsebene durch den Anfangspunkt und die Z-Richtung
- Wählen Sie drei Punkte, aber beachten Sie, was die einzelnen Punkte darstellen.

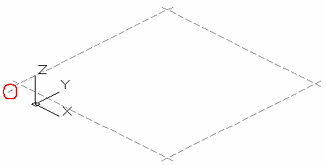

- Erster Punkt ist der Ursprung der Arbeitsebene (die Mitte des durch die gepunkteten Linien begrenzten Rechtecks). Dieser Punkt ist der Anfangspunkt der Ebene und kann mit Erster Punkt für Richtung (siehe nächster Schritt) zusammenfallen, der die Z-Richtung der Arbeitsebene definiert.
- Zweiter Punkt ist der erste Punkt auf dem Segment, das die Z-Richtung der neuen Arbeitsebene definiert.
- Dritter Punkt ist der zweite Punkt auf dem Segment, das die Z-Richtung der neuen Arbeitsebene definiert. Mit diesen zwei Punkten wird eine Linie lotrecht zur Ebene erstellt.
- Der letzte Schritt besteht darin, die neu erstellte Arbeitsebene zu benennen.
-
- Sie können sehen, dass die Linie lotrecht zu der neuen Ebene verläuft. Die Position der Arbeitsebene hängt nicht von der Position und Ausrichtung des BKS ab.
-
