Häufig gestellte Fragen: Wie kann ich in der Werkzeugpalette Zeichnungsstile eine benutzerdefinierte Stilkategorie hinzufügen?

Verwenden Sie die Datenbank AstorCurrentAddIn in den Management Tools, um Ihre benutzerdefinierten Inhalte in die Werkzeugpalette Zeichnungsstile einzufügen.

Zum Hinzufügen benutzerdefinierter Inhalte – beispielsweise des Kategoriebilds (aktiv oder inaktiv), des Beschreibungsbilds oder des Beschreibungstexts – zur Werkzeugpalette Zeichnungsstile müssen Sie mit der Datenbank AstorCurrentAddIn arbeiten und die Informationen in die entsprechenden Tabellen eingeben.

Führen Sie dazu folgende Schritte aus:

1. Erstellen Sie eine neue Zeichnungsstilkategorie:
   1. Rufen Sie die Zeichnungsstil-Verwaltung auf: Gehen Sie zur Registerkarte Ausgabe Dokumentenmanager, und klicken Sie auf (Zeichnungsstil-Verwaltung).
   2. Erstellen Sie in der Kategorie Zeichnungsstile Benutzerordner eine neue Zeichnungsstilkategorie, oder kopieren Sie eine vorhandene.
2. Fügen Sie die PNG-Dateien, die Sie als Stilkategoriesymbole und Beschreibungsbild verwenden möchten, dem Ordner ...\ProgramData\Autodesk\Advance Steel 2023\[KÜRZEL DER INSTALLATIONSSPRACHE]\Steel\Support\Toolbars hinzu.
3. Klicken Sie unter Registerkarte Start Gruppe Einstellungen auf (Management Tools).
4. Klicken Sie in Management Tools Tabelleneditor in der oberen linken Ecke auf Installierte Datenbanken öffnen.
5. Nachdem die installierten Datenbanken in den Tabelleneditor geladen wurden, doppelklicken Sie auf die Datenbank AstorCurrentAddIn, um die Tabellenliste zu erweitern.
6. Rufen Sie in der Datenbank AstorCurrentAddIn die Tabelle DetBaseCategories auf, und geben Sie den Kategoriebild-Dateinamen Ihrer PNG-Dateien (aktiv und inaktiv) in die Spalten Image und ImageInactive für den neuen Zeichnungsstil-Kategorieeintrag ein.
7. Rufen Sie in der Datenbank AstorCurrentAddIn die Tabelle DetailMasterTable auf, und geben Sie den Kategoriebild-Dateinamen Ihrer Stilbeispiel-PNG-Datei in die Spalte ExamplePicture ein.
8. Rufen Sie in der Datenbank AstorCurrentAddIn die Tabelle DetailMasterTable auf, und geben Sie den Beschreibungstext für den Stil in die Spalte HelpText ein.

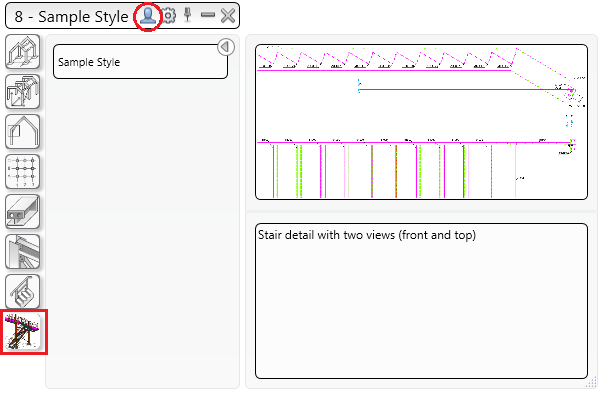

9. Speichern und schließen Sie die Datenbank, starten Sie Advance Steel neu, und öffnen Sie die Palette Zeichnungsstile, um die neue Kategorie anzuzeigen.
   Anmerkung: Vergewissern Sie sich, dass die Kategorie Benutzer in der oberen rechten Ecke der Palette ausgewählt ist.
