Bei einem Großteil der vorkonfigurierten Zeichnungsstile ist die Vorderansicht des Objekts als Vorgabe festgelegt. Andere Ansichten (oben, unten usw.) werden auf der Grundlage der Anforderungen der Zeichnungsstilkonfiguration und der erforderlichen Ansichtseinstellungen erstellt. Diese Konfiguration kann geändert werden und für die Einzel-/Hauptteilezeichnungen kann eine andere Vorgabeansicht festgelegt werden (z. B. die Draufsicht), um den Anforderungen bei der Detaillierung eines bestimmten Teils/Modells entgegenzukommen.
Der Wechsel der Vorgabeansicht erfordert eine Änderung am Zeichnungsstil, wobei die Draufsicht an eine automatisch festgelegte Position gesetzt wird. Anschließend werden die anderen Ansichten wie gewünscht angeordnet. Außerdem muss das Profil für notwendige Ansichten so eingerichtet werden, dass immer die Draufsicht angezeigt wird und die Anzeige anderer Ansichten von bestimmten Elementen/Anhängen abhängig ist.
Zeichnungsstil ändern
Für dieses Beispiel verwenden wir den Zeichnungsstil Riegel - vorne, oben, unten aus der Kategorie Riegel.
- Öffnen Sie Zeichnungsstil Verwaltung: Ausgabe
Dokumentenmanager

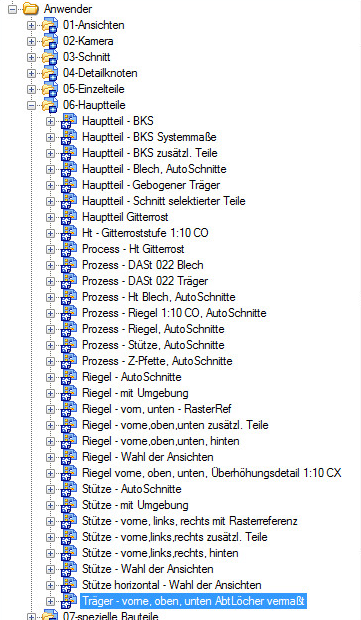

(Zeichnungsstil Verwaltung) - Navigieren Sie zum Zeichnungsstil Riegel - vorne, oben, unten.

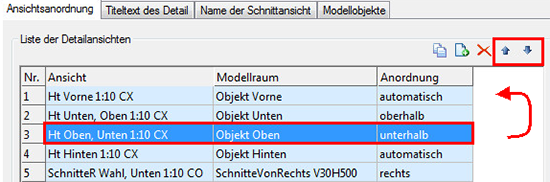

- Ändern Sie mithilfe der Pfeilschaltflächen in der rechten oberen Ecke der Registerkarte Ansichtsanordnung die Ansichtsposition. Verschieben Sie die Ansicht Ht oben, unten 1:10 CX von der dritten Position an das obere Ende der Liste (1.).

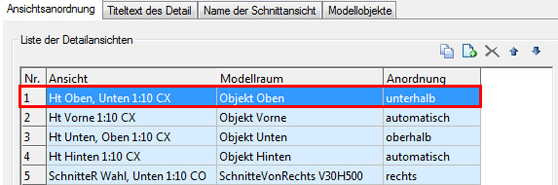

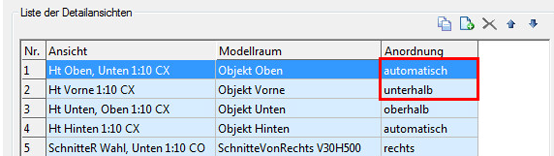

- Weisen Sie die "Anordnung" für die neue Ansichtseinstellung neu zu, indem Sie Nr. 1: Ht oben, unten 1:10 CX auf "Automatisch" und Nr. 2: Ht vorne 1:10 CX auf "Unterhalb" setzen.
Einstellung notwendige Ansichten
- Öffnen Sie den Assistenten für notwendige Ansichten: Ausgabe Dokumentenmanager
. - Stellen Sie das Anwender-Profil als aktiv ein, da dies das einzige Profil ist, das geändert werden kann.

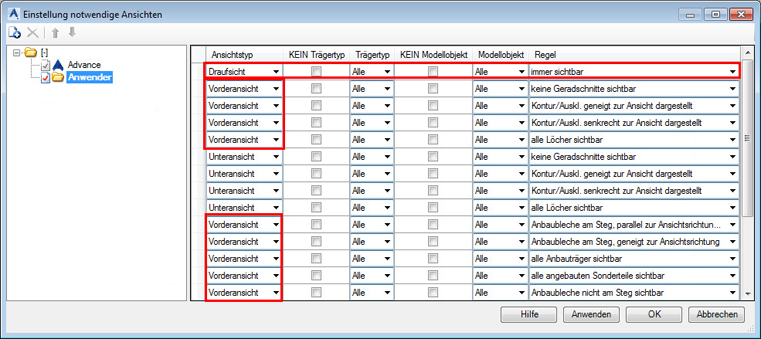

- Ändern Sie in der Konfigurationsliste den Ansichtstyp wie folgt:
- Die erste Zeile enthält die Vorderansicht mit der Regel Immer sichtbar. Da die Draufsicht nun die Vorgabeansicht ist, ändern Sie den Ansichtstyp in: Draufsicht.
- Von der zweiten Zeile an ist eine Reihe von Draufsichten mit Regeln konfiguriert, die bewirken, dass sie angezeigt werden, sofern bestimmte Bearbeitungen in der betreffenden Ansicht gefunden werden. Da die Vorderansicht in unserem Beispiel an die Stelle der Draufsicht verschoben wurde, müssen Sie den Ansichtstyp aller für Draufsichten konfigurierten Zeilen in Vorderansicht ändern.
Das Ergebnis dieser Konfiguration präsentiert sich wie folgt:

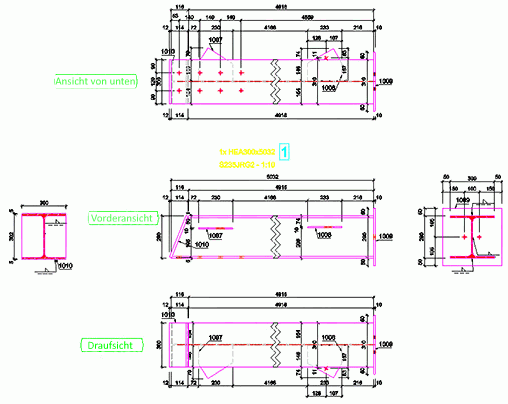

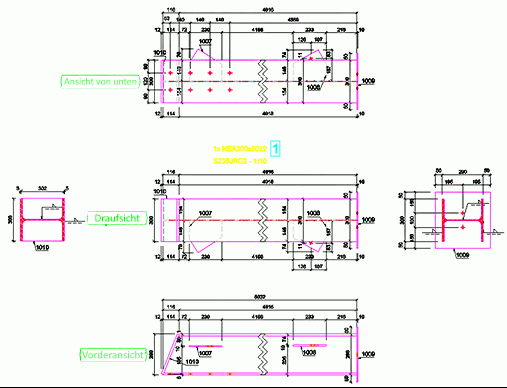

| Ursprüngliche Konfiguration | Draufsicht als Vorgabeansicht |
|---|---|
|
|
