Ausgehend von einer Zeichnung mit Einzelteil- oder Hauptteildetails können Sie eine externe Stückliste erstellen, die auf der ausgewählten Vorlage basiert. Diese externe Stückliste enthält nur die Elemente aus dieser Zeichnung.
Um eine externe Stückliste zu erstellen, ist eine Zeichnung mit Einzelteil-/Hauptteil-/Hauptteil-mit-Einzelteil-Details erforderlich. Diese Funktion kann für Übersichtszeichnungen nicht verwendet werden.
- Starten Sie den Befehl Zeichnungslayout definieren: Registerkarte
Ausgabe
> Gruppe
Dokumentenmanager
>

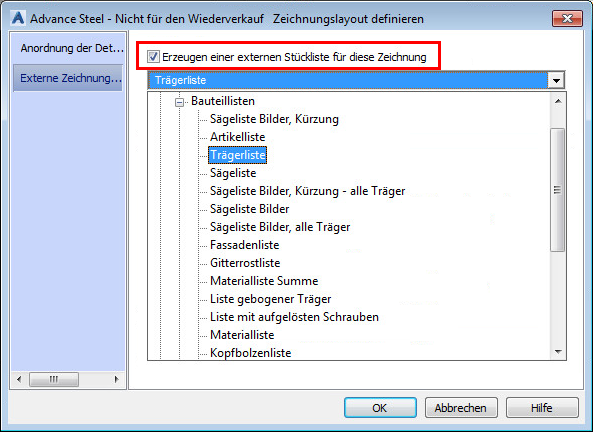

. - Wählen Sie auf der Registerkarte "Externe Zeichnungsstückliste" die Option "Erzeugen einer externen Stückliste für diese Zeichnung".
- Wählen Sie eine Stückliste aus der folgenden Liste aus:
- Klicken Sie auf OK, um die Einstellungen anzuwenden und das Dialogfeld zu schließen.
- Aktualisieren Sie die Listen mit der Funktion Update Stückliste: Registerkarte
Beschriftungen und Bemaßungen
> Gruppe
Verwaltung
>
.
Die Datei der externen Stückliste (in RDF-Format) wird in demselben Ordner wie die Zeichnung gespeichert und trägt den gleichen Namen wie die DWG-Datei. Der Befehl "Update Stückliste" funktioniert sowohl für externe Stücklisten als auch für Stücklisten in Zeichnungen.
