Um die Ausrichtungsmarkierungen zu verwenden, muss der Nordpfeil im Modell erstellt werden.

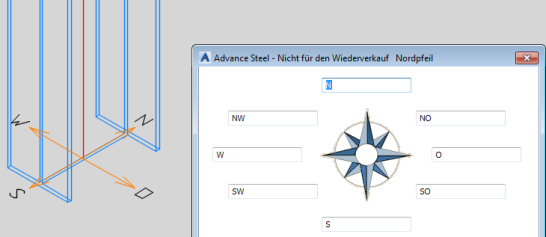

Der Nordpfeil wird in der xy-Ebene entsprechend der aktuellen Position des BKS erstellt. Der Nordpfeil kann mithilfe der Griffpunkte verschoben werden. Sie können die Ausrichtung im Dialogfeld Nordpfeil festlegen. Einem Modell kann immer nur ein Nordpfeil hinzugefügt werden. So greifen Sie auf das Dialogfeld Nordpfeil zu:
Klicken Sie auf der Registerkarte Start
Bereich Objekte auf
(Nordpfeil).
Nordpfeile für Hauptteil-/Einzelteildetails
Für Hauptteil-/Einzelteildetails können Sie den Nordpfeil über die Advance Ansichtseigenschaften oder durch Konfigurieren des Zeichnungsstils aktivieren.
Befolgen Sie diese Schritte, um mithilfe der Zeichnungsstile diese Funktion zu aktivieren:
- Öffnen Sie die Zeichnungsstil-Verwaltung.
- Wählen Sie den gewünschten Zeichnungsstil aus und erweitern Sie ihn.
- Wählen Sie die gewünschte Ansicht des Zeichnungsstils aus.

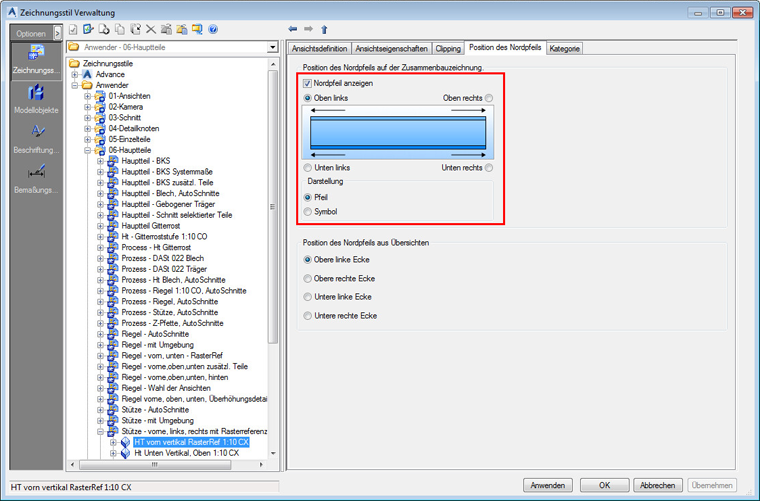

- Klicken Sie auf der rechten Seite des Dialogfelds auf die Registerkarte Position des Nordpfeils.
- Aktivieren Sie das Kontrollkästchen Nordpfeil anzeigen.
- Definieren Sie die Position des Nordpfeils (die vier Eckpunkte).

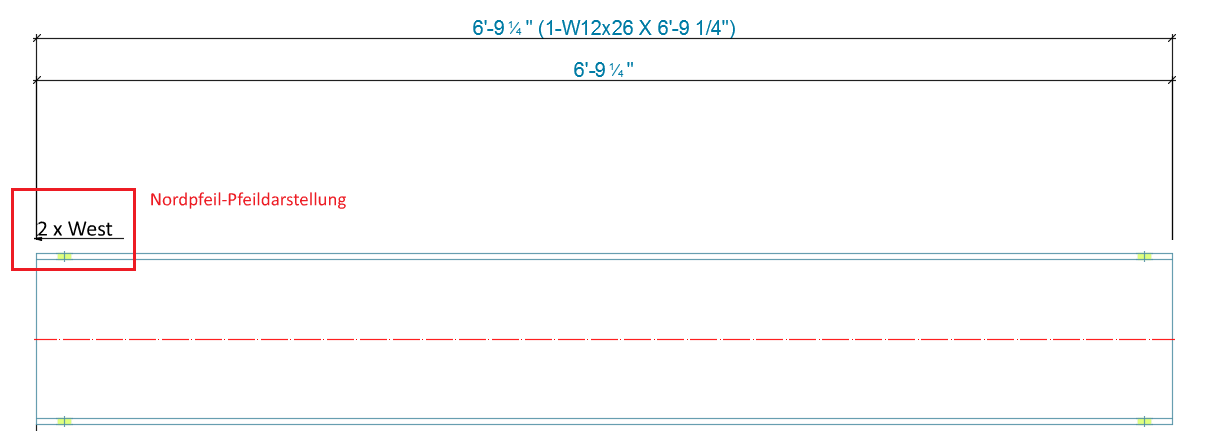

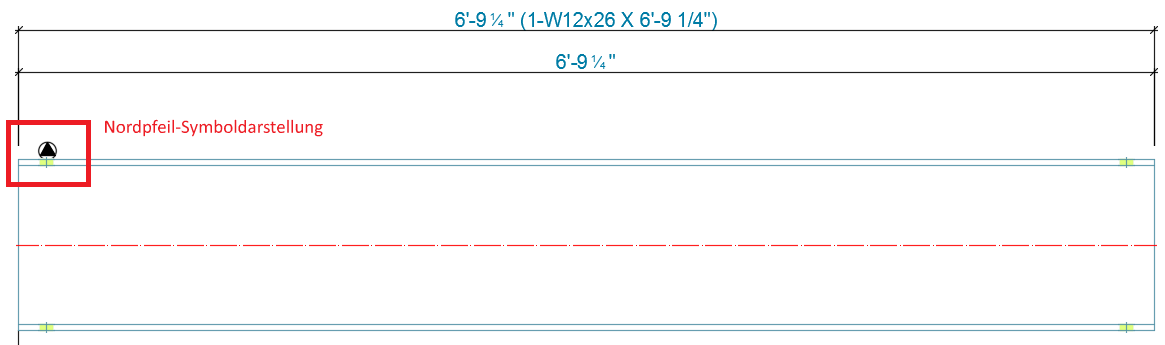

- Wählen Sie die Darstellungsart für den Nordpfeil: Pfeil oder Symbol.
- Klicken Sie auf Anwenden.
Um diese Funktion über die Advance Ansichtseinstellungen in der Detailzeichnung zu aktivieren, folgen Sie diesen Schritten:
- Öffnen Sie die Detailzeichnung.

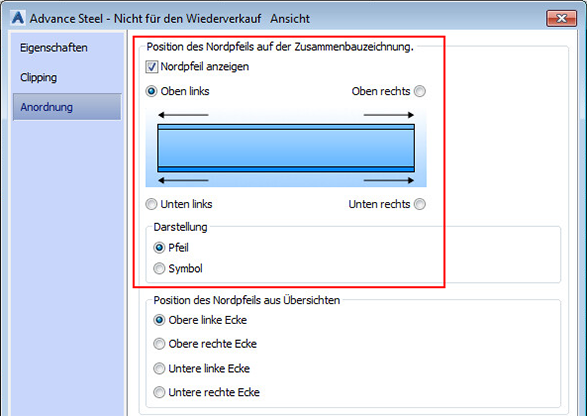

- Klicken Sie mit der rechten Maustaste auf ein Detail und wählen Sie Advance Eigenschaften.
- Klicken Sie auf die Registerkarte Ausrichtung.
- Aktivieren Sie das Kontrollkästchen Nordpfeil anzeigen.
- Definieren Sie die Position des Nordpfeils (die vier Eckpunkte).
- Wählen Sie die Darstellungsart für den Nordpfeil: Pfeil oder Symbol.
- Klicken Sie auf OK.
Nordpfeile auf Übersichtszeichnungen
Nordpfeile in Übersichtszeichnungen werden nur für Baugruppen (Hauptteile) erstellt, die bereits mit aktiviertem Nordpfeil detailliert wurden.
Für GA/Übersichtszeichnungen können Sie die Nordpfeile durch Konfigurieren des Zeichnungsstils aktivieren.
Um Übersichtszeichnungen mit Nordpfeilen zu versehen, führen Sie die folgenden Schritte aus:

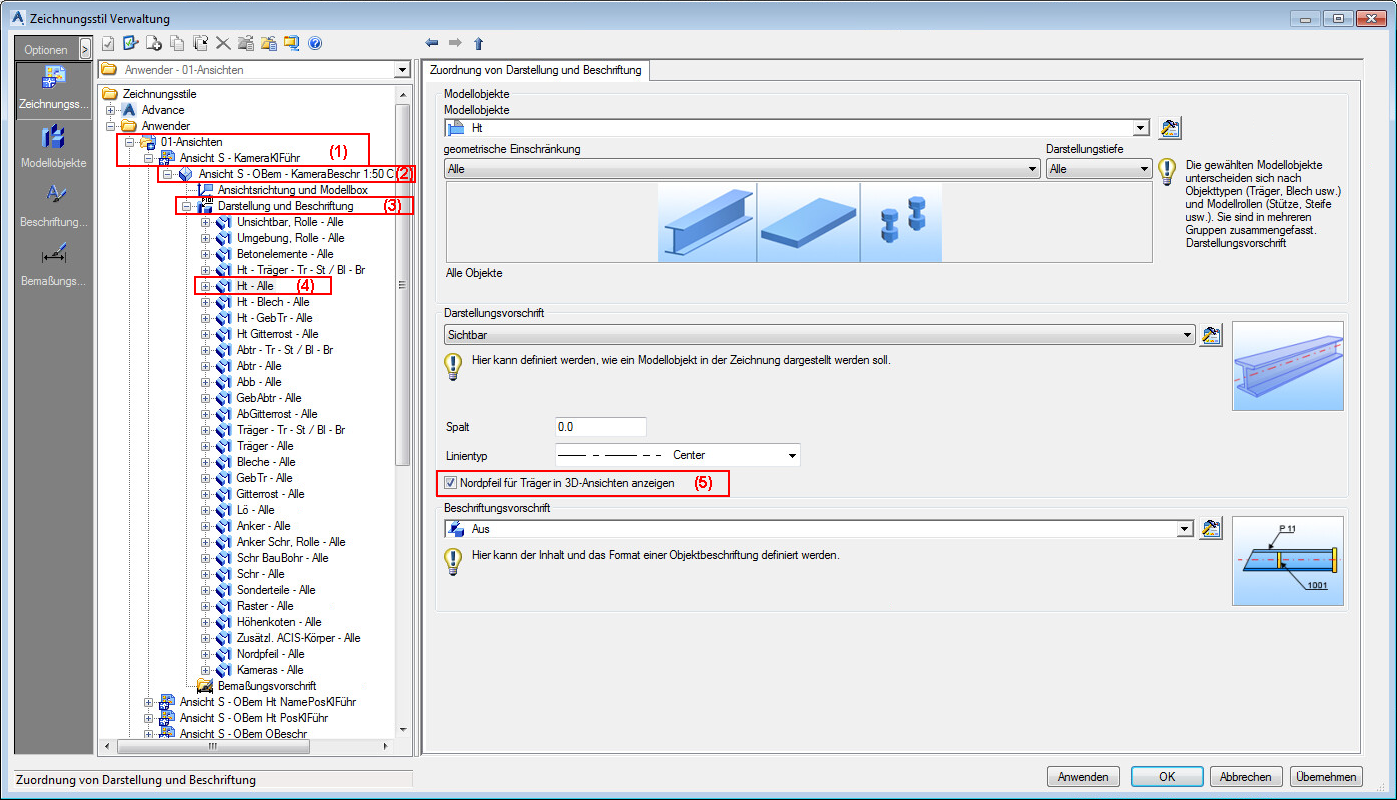

- Öffnen Sie die Zeichnungsstil-Verwaltung.
- Wählen Sie den gewünschten Zeichnungsstil (1).
- Wählen Sie die gewünschte Ansicht des Zeichnungsstils (2).
- Wählen Sie die Objektdarstellungskategorie und erweitern Sie sie (3).
- Wählen Sie die Objekte aus, die Sie mit Nordpfeilen (4) versehen möchten.

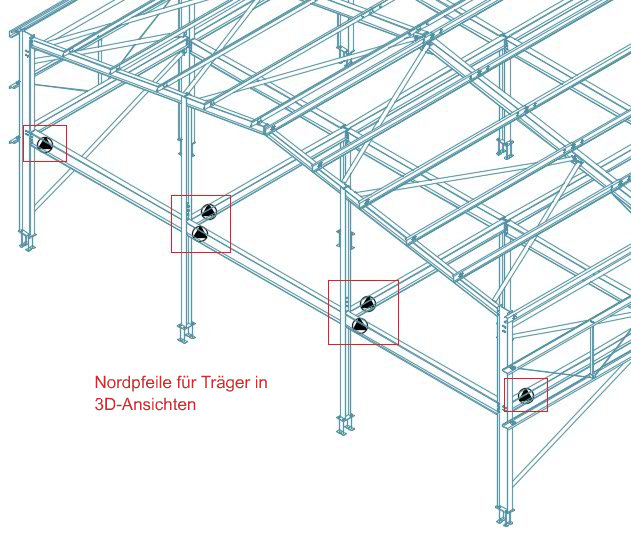

- Aktivieren Sie auf der rechten Seite des Dialogfelds (Registerkarte Objektdarstellung) das Kontrollkästchen Nordpfeil anzeigen. für Träger in 3D-Ansichten (5)
- Klicken Sie auf Anwenden.
Nordpfeil in einer Übersichtszeichnung anzeigen
Für Übersichtszeichnungen können Sie die Nordpfeile durch Konfigurieren des Zeichnungsstils anzeigen.
Die meisten Zeichnungsstile für Übersichtszeichnungen sind so konfiguriert, dass der Nordpfeil angezeigt wird. Folgen Sie andernfalls diesen Schritten:
- Öffnen Sie Zeichnungsstil Verwaltung.
- Wählen Sie den gewünschten Zeichnungsstil.
- Wählen Sie die gewünschte Ansicht des Zeichnungsstils aus und erweitern Sie diese.
- Wählen Sie die Objektdarstellung.

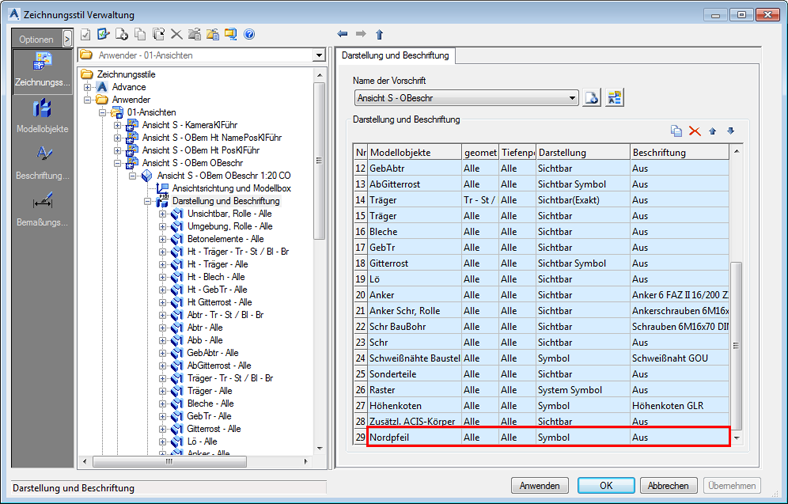

- Fügen Sie in der rechten Seite des Dialogfelds (Registerkarte Objektdarstellung) eine neue Darstellung in der Tabelle hinzu.
- Klicken Sie in den ausgewählten Modellobjekten auf Umbenennen und geben Sie den Namen Nordpfeil für die neue Darstellung ein.
- Wählen Sie Nordpfeil in der Modellobjektliste aus.
- Wählen Sie in der Modellrollenliste Alle Modellrollen aus.
- Wählen Sie aus der Filterliste Keine aus.
- Definieren Sie die Darstellungsvorschrift als Symbol.
- Klicken Sie auf Anwenden.
- Wählen Sie die gewünschte Ansicht des Zeichnungsstils aus.

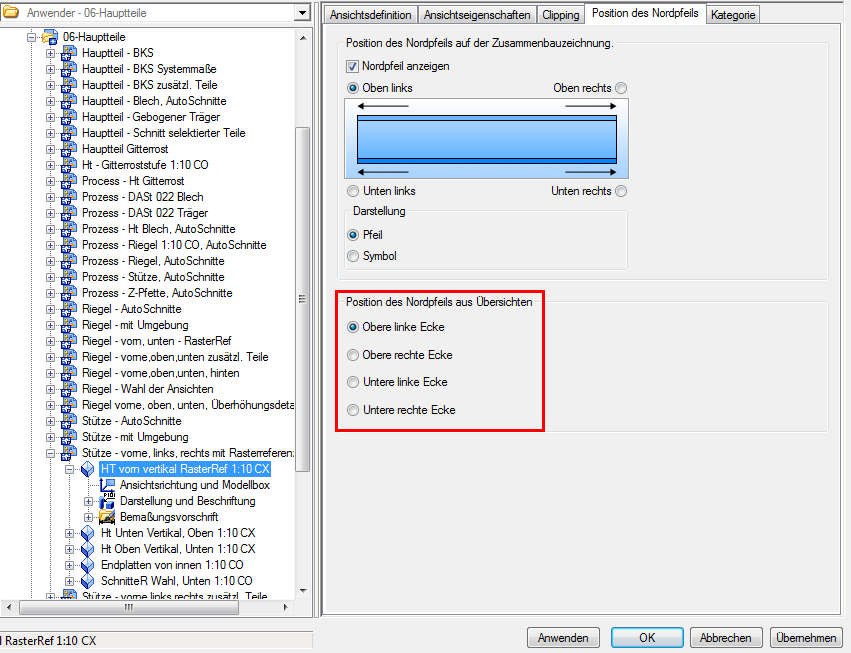

- Öffnen Sie auf der rechten Seite des Dialogfelds die Registerkarte Position des Nordpfeils.
- Mit der Option Position des Nordpfeils aus Übersichten können Sie die Ecke definieren, in der das Symbol platziert wird.
- Klicken Sie auf Anwenden.
