Häufig gestellte Fragen: Wie wird der Zeichnungsstil für manuelle Schnittansichten geändert?

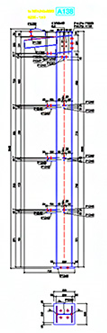

Mithilfe manueller Schnittansichten können zusätzliche Profile zusätzlich zu den automatisch durch den Zeichnungsstil generierten Profilen platziert werden. Diese Schnittansichten haben den Vorteil, dass die Schnittebene durch den Benutzer definiert wird. Mithilfe solcher Schnitte kann der Benutzer daher Profilquerschnitte entlang der Systemachse oder schiefe Schnitte durch ein Objekt erhalten, die mit einem Hauptteil verbunden wird.

Mit dem Befehl Ansicht/Profil erstellen können Sie das Profil durch Verwendung einer Vorgabeansicht erstellen oder aus der Anforderungsliste eine andere Ansicht auswählen.

1. Klicken Sie in der Multifunktionsleiste auf (Ansicht/Profil erstellen).
   • Beschriftungen und Bemaßungen Parametrische Ansichten (Ansicht erstellen/Schnittansicht)

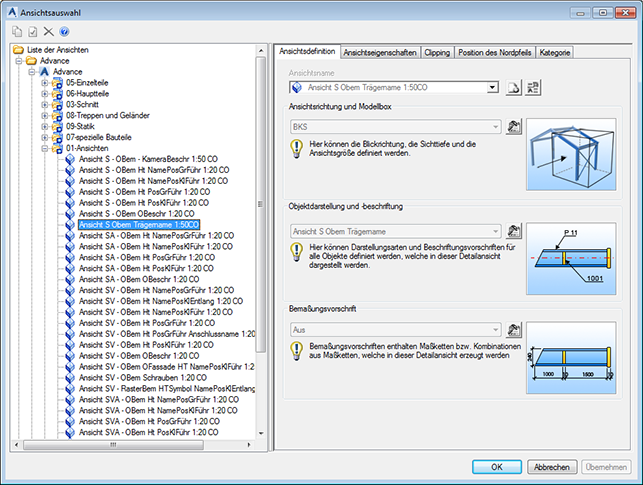

2. Geben Sie in der Befehlszeile R ein und drücken Sie die <Eingabetaste>, um das Fenster Ansichtsauswahl anzuzeigen.

   Die Liste der Ansichten enthält zwei Kategorien: Advance und Anwender.

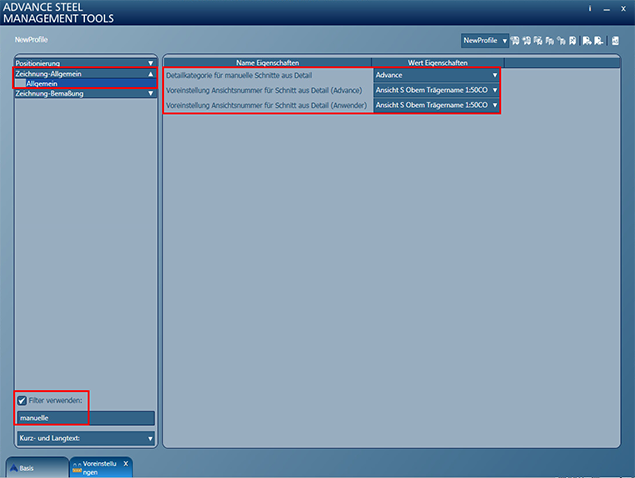

Die zum Erstellen der Profile verwendeten Vorgabeansichten können über die Management Tools geändert werden, indem Sie Voreinstellungen\Zeichnung-Allgemein wählen. Die folgenden Vorgabewerte steuern diese Optionen:

• Detailkategorie für manuelle Schnitte aus Detail: Diese Vorgabeeinstellung legt die Kategorie fest, der die zu verwendende Detailansicht entnommen wird (Advance oder Anwender).
• Voreinstellung Ansichtsnummer für Schnitt aus Detail (Advance): Diese Vorgabeeinstellung legt den Stil der Detailansicht aus der Kategorie Advance fest, der für die manuellen Schnittansichten verwendet werden soll.
• Voreinstellung Ansichtsnummer für Schnitt aus Detail (Anwender): Diese Vorgabeeinstellung legt den Stil der Detailansicht aus der Kategorie Anwender fest, der für die manuellen Schnittansichten verwendet werden soll.



So ändern Sie die Eigenschaften, die Darstellungsart oder den Bemaßungsstil einer Ansicht

Anmerkung: Nur die Ansichten aus der Kategorie Anwender können geändert werden.

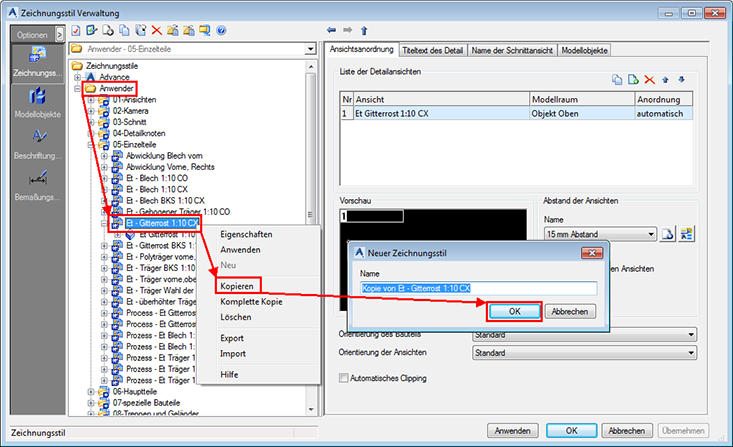

1. Öffnen Sie die Zeichnungsstil-Verwaltung.
2. Öffnen Sie über eine der Unterkategorien unter Anwender und wählen Sie einen Zeichnungsstil aus.
3. Klicken Sie in der Symbolleiste von Zeichnungsstil Verwaltung auf Kopieren.
4. Erstellen Sie eine Kopie des ausgewählten Zeichnungsstils mit einem anderen Namen und klicken Sie auf OK.

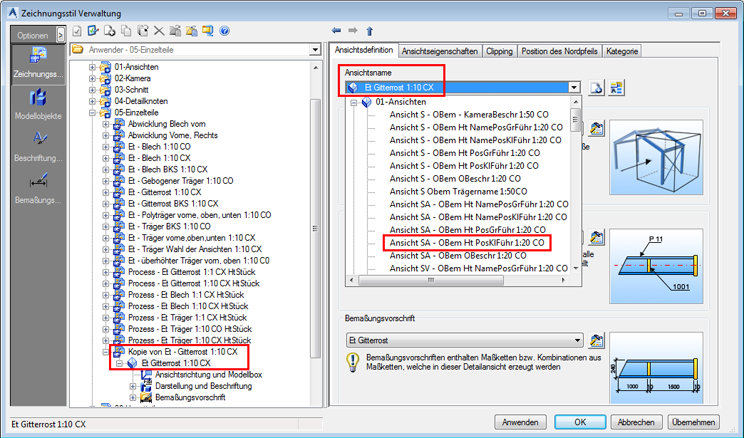

5. Wählen Sie im neu erstellten Zeichnungsstil die Ansicht aus.
6. Ändern Sie auf der Registerkarte Ansichtsdefinition den Namen der Ansicht und ersetzen Sie ihn durch den in der Vorgabe Voreinstellung Ansichtsnummer für Schnitt aus Detail (Anwender) festgelegten Namen.

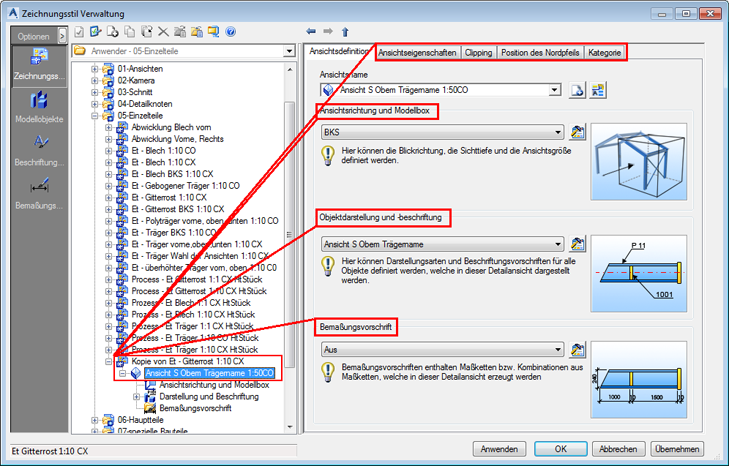

Sobald der Zeichnungsstil die voreingestellte manuelle Schnittansicht enthält, können die Eigenschaften, die Darstellungsart oder der Bemaßungsstil geändert werden.
