Häufig gestellte Fragen: Wie werden die Filterfunktionen für Fangpunkte verwendet?

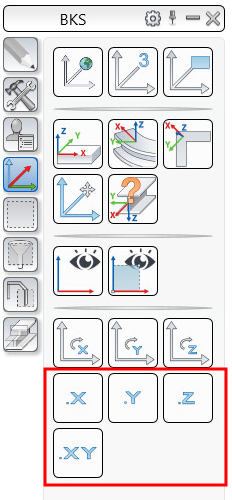

Die Befehle X Filter, Y Filter, Z Filter und XY Filter sind in der Werkzeugpalette BKS verfügbar.

Mit diesen Befehlen wird der Fangpunkt eines Objekts in einer der 3 BKS-Richtungen (x, y, z) oder auf der xy-Ebene verschoben.

So verwenden Sie diese Befehle:

1. Wählen Sie den gewünschten Fangpunkt aus.
2. Aktivieren Sie einen der vier Filter.

Anmerkung: Nach Aktivierung eines Filters ist es nicht mehr möglich, diesen zu ändern.

Fangpunkt in eine Richtung verschieben (x, y oder z)

1. Klicken Sie auf das gewünschte Objekt und wählen Sie den zu verschiebenden Fangpunkt aus.
2. Wählen Sie einen von drei Filtern (x, y oder z Filter) auf der BKS Werkzeugpalette.

   Ist der Filter aktiviert, wird der Fangpunkt ausschließlich in Richtung dieses Filters verschoben.

3. Klicken Sie im Arbeitsbereich auf einen beliebigen Punkt: Das Objekt wird in Richtung des Filters an die Projektion des zweiten Punkts verschoben.

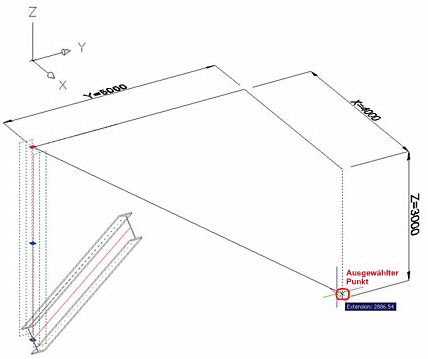

Beispiel: Oberen Fangpunkt eines Trägers in eine Richtung verschieben

• Wählen Sie einen oberen Fangpunkt eines Trägers aus, der auf der z-Achse erstellt wurde.
• Aktivieren Sie den X Filter: .

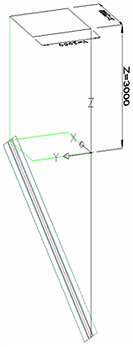

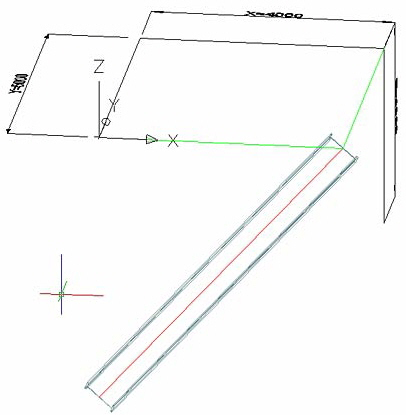

• Wählen Sie im Arbeitsbereich einen Punkt mit den Koordinaten 4000, 5000, -3000 relativ zur Oberkante des Trägers aus. In diesem Fall wird die Oberseite des Trägers um 4000 Einheiten in Richtung der X-Achse verschoben.

Fangpunkt in einer xy-Ebene mit XY Filter verschieben

Mit dem Befehl XY Filter wird der Fangpunkt nur in seiner xy-Ebene verschoben.

1. Klicken Sie auf das gewünschte Objekt und wählen Sie den zu verschiebenden Fangpunkt aus.
2. Wählen Sie den XY Filter auf der Werkzeugpalette BKS aus. Ist der Filter aktiviert, wird der Fangpunkt ausschließlich inder xy-Ebene verschoben.

   Klicken Sie im Arbeitsbereich auf einen beliebigen Punkt: Das Objekt wird in der xy-Ebene an die Projektion des zweiten Punkts verschoben.

Beispiel: Oberen Fangpunkt eines Trägers in der xy-Ebene verschieben.

• Wählen Sie einen oberen Fangpunkt eines Trägers aus, der auf der z-Achse erstellt wurde.
• Aktivieren Sie den XY Filter.
• Wählen Sie im Arbeitsbereich einen Punkt mit den Koordinaten 2000, 2000, 3000 relativ zur Oberkante des Trägers. In diesem Fall wird die Oberseite des Trägers um 2000 Einheiten in Richtung der X-Achse und um 2000 Einheiten in Richtung der y-Achse verschoben, wie es der Projektion des ausgewählten Punkts auf die xy-Ebene entspricht.
