Häufig gestellte Fragen: Wie werden radiale Bemaßungen auf den Fertigungsplänen gebogener Träger platziert?

Bei der Detaillierung eines gebogenen Trägers in einem Fertigungsplan zeigt die Ansicht entsprechend dem verwendeten Stil innere und/oder äußere Radialbemaßungen für die Gesamtgröße des Elements an. Diese werden als Bogenbemaßung dargestellt. Der zu verwendende Bemaßungsstil muss in Abhängigkeit von der Platzierung des gebogenen Elements in der Zeichnung (konvexe oder konkave Darstellung) so konfiguriert werden, dass die äußere bzw. innere Radialbemaßung an der dazugehörigen Seite des Elements platziert wird.

In der Detaillierung des Elements wird derselbe Zeichnungsstil für die konvexe und die konkave Darstellung verwendet, da diese Richtung durch die Richtung des beim Erstellen des Elements festgelegten internen Koordinatensystems gegeben ist.

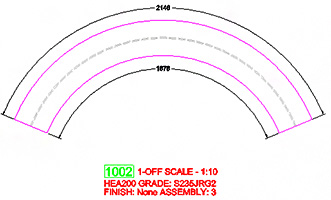

In den derzeit verwendeten Zeichnungsstilen für aus einem einzelnen Teil bestehende gebogene Träger wird die Radialbemaßung per Vorgabe dann auf der richtigen Seite des Trägers platziert, wenn in der Detailzeichnung die konvexe Darstellung verwendet wird.

Wenn Sie einen gebogenen Träger in konkaver Darstellung detaillieren, müssen Sie entweder seine Richtung (durch Drehen der Zeichnung) oder den Zeichnungsstil ändern, um die Position der beiden Maßlinien zu vertauschen.

Sie können die Ausrichtung der Ansicht mithilfe von Zeichnungsstil Verwaltung ändern.

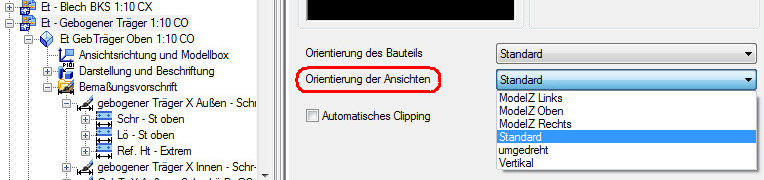

Das Dialogfeld Zeichnungsstilkonfiguration enthält die Option Orientierung der Ansichten.

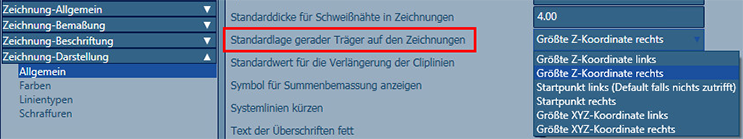

Wenn für diese Option der Wert Standard beibehalten wird, verwendet Advance Steel die per Vorgabe für Standardlage gerader Träger auf den Zeichnungen unter Management Tools/Zeichnung-Darstellung/Allgemein festgelegte Rotation.

Bei gebogenen Trägern ist es von Bedeutung, welches Ende als Anfang für die Ausrichtung gilt: links oder rechts. Durch Wechseln der Richtung wird eine konvexe Darstellung in der Zeichnung des Einzelteils zu einer konkaven (und umgekehrt).

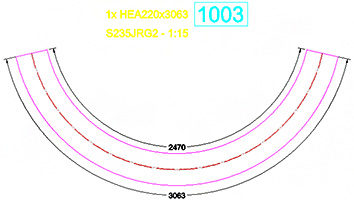

Mit den anderen Optionen des Parameters Orientierung der Ansichten wird die vorgegebene Konfiguration außer Kraft gesetzt und die jeweilige spezifische Ausrichtung wird verwendet. Durch Verwendung der Option Umgekehrt wird beispielsweise die Darstellung des gebogenen Trägers in Einzelteilzeichnungen von konvex zu konkav bzw.von konkav zu konvex geändert.

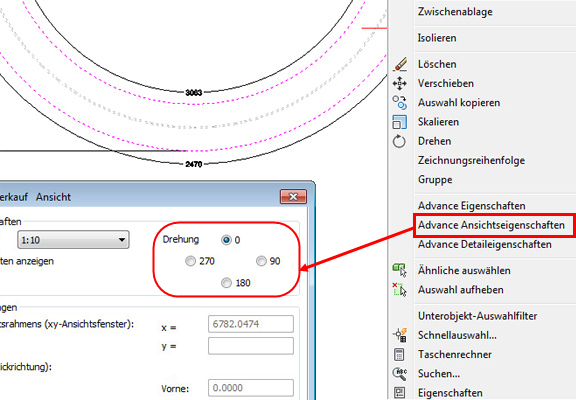

Drehen der bereits erstellten Ansicht um 180º. Nachdem Sie in Advance Steel eine Ansicht erstellt haben, können Sie diese um 90º/180º/270º drehen, ohne die Stilkonfiguration zu ändern. Rufen Sie hierfür die Registerkarte Advance Detaileigenschaften (wählen Sie hierfür den gebogenen Träger aus, klicken Sie mit der rechten Maustaste und wählen Sie Advance Ansichtseigenschaften aus dem Kontextmenü).

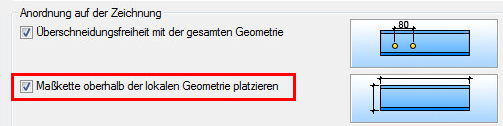

Wenn die konkave Darstellung für die Details sämtlicher gebogener Träger benötigt wird, kann der Zeichnungsstil dahingehend geändert werden, dass der Wert für den inneren Radius oben und der Wert für den äußeren Radius unten angezeigt werden, wie es der Darstellung des Trägers entspricht.

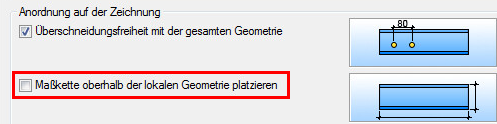

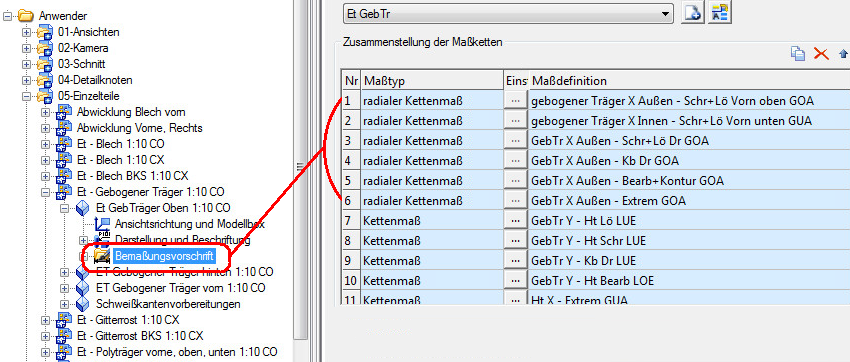

Dies ist im Dialogfeld für die Konfiguration der Bemaßungsvorschriften für den Zeichnungsstil möglich. Gehen Sie wie folgt vor:

Diese Änderungen bewirken, dass die Positionen der inneren und äußeren Bemaßungen im Zeichnungsstil vertauscht werden und der gebogene Träger mit konkaver Darstellung detailliert wird:
