Anmerkung: Diese Antwort gilt für Version 2016. Für andere Versionen gelten eventuell andere Informationen.
In Advance Steel stehen zwei Kategorien von Zeichnungen zur Verfügung:
- Allgemeine Zeichnungen
- Werkstattzeichnungen

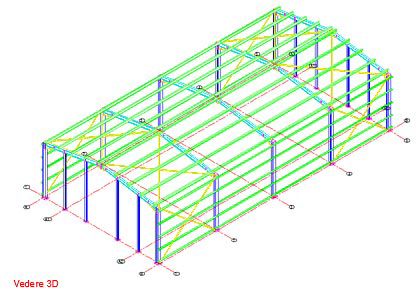

Wenn die Option Verwende Farbe 'VonLayer' bei Übersichtszeichnungen aktiviert ist, entspricht die Farbe der sichtbaren Linien in allgemeinen Zeichnungen der Farbe des dem Modell entsprechenden Layers.

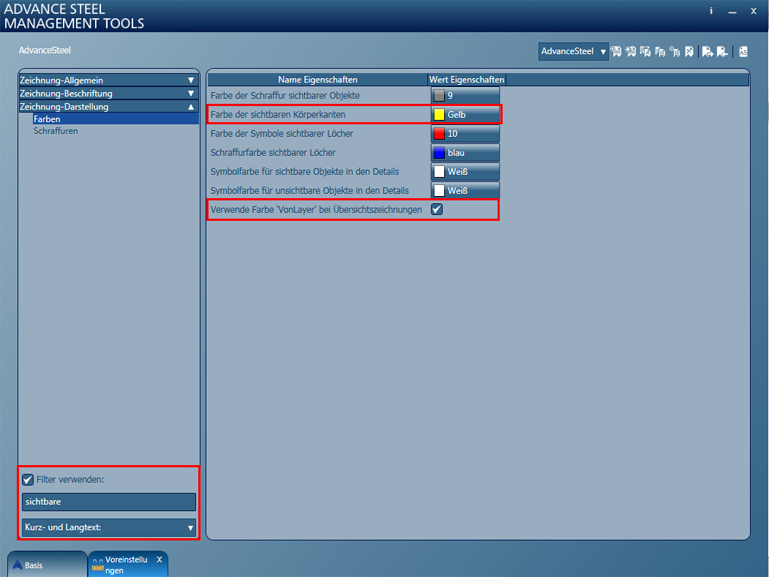

Tipp: Verwenden Sie die Filteroptionen (Zeichnungen), um die Suche zu optimieren.

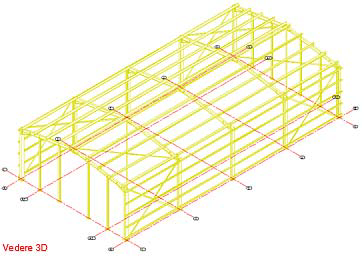

Wenn die Option Verwende Farbe 'VonLayer' bei Übersichtszeichnungen deaktiviert ist, wird die Farbe der sichtbaren Linien der Elemente in allgemeinen (Übersichts-)Zeichnungen entsprechend der Vorgabe Farbe der sichtbaren Körperkanten festgelegt.
Die anderen Linientypen, die in Werkstattzeichnungen angezeigt werden, werden durch die folgenden Voreinstellungen festgelegt:
- Farbe verdeckter Kanten in Details
- Farbe der Systemlinie
- Farbe der Schwerlinie
- Farbe der Linie
- Farbe des Achsrasters in Details
- Farbe von Schweißnahtsymbolen
- Symbolfarbe für sichtbare Objekte in den Details
- Symbolfarbe für unsichtbare Objekte in den Details
- Farbe der Symbole sichtbarer Löcher
- Schraffurfarbe sichtbarer Löcher
- Farbe der Symbole verdeckter Löcher
- Schraffurfarbe verdeckter Löcher
- Farbe der Gitterrostschraffur
- Farbe der Hilfslinien
- Farbe der Trennlinien für Längsclipping
- Farbe der Detailüberschriften
- Farbe der Objektbeschriftung
- Farbe der Höhenkoten
