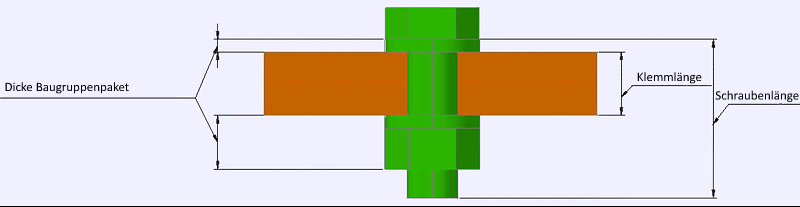

- Die Dicke der Scheiben und Muttern, die Teil der Garnitur sind
- Die Länge des Überstands
- Die Klemmlänge
Die Datenbank speichert die Umschlüsselung zwischen Intervallen der Klemmlängen, die eine Schraube abdecken kann, und der tatsächlichen Länge der verwendeten Schraube.
Das folgende Beispiel zeigt, auf welche Weise Advance Steel die Klemmlänge automatisch berechnet:

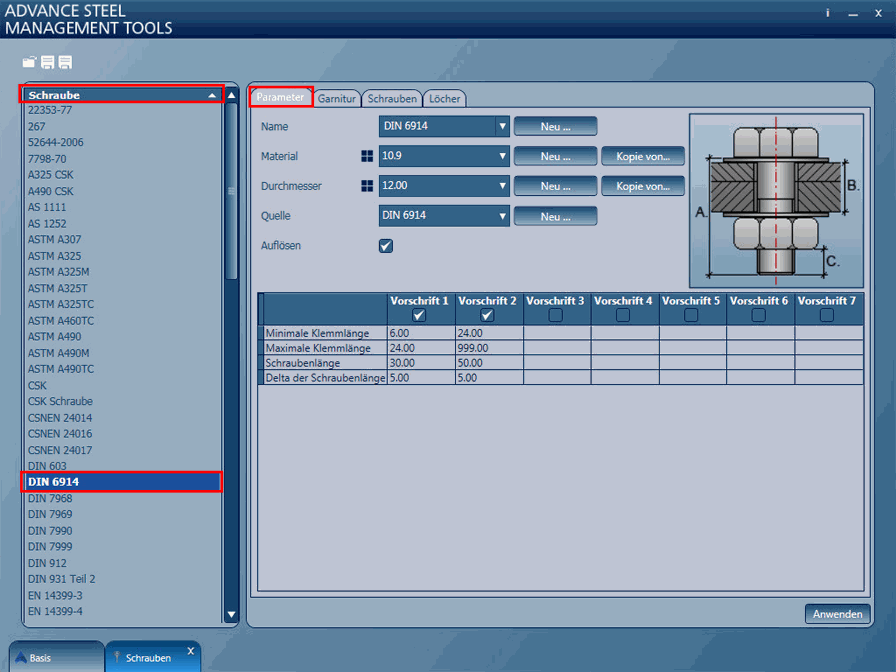

- Öffnen Sie Management Tools.
- Wählen Sie Schrauben aus.
- Wählen Sie aus der Schraubenliste eine der Schraubengarnituren aus.
- Auf der Registerkarte Parameter können die Klemmlänge, die Schraubenlänge und projizierte Längen konfiguriert werden.
Zum Berechnen der Schrauben- und Klemmlängen für eine Schraubengarnitur müssen Regeln für die automatische Längenberechnung hinzugefügt werden.
Aktivieren Sie zum Festlegen einer Regel das Kontrollkästchen (erste Regel muss Regel 1 sein) und füllen Sie dann die Felder mit den folgenden Informationen aus:
- Schraubenlänge: Über den Schraubentabellenstandard müssen Sie die erste Schraubenlänge für den entsprechenden Schraubendurchmesser hinzufügen.
- Delta der Schraubenlänge: Dieses wird für jede Regel festgelegt; es ist der Längenzuwachs der Schraube. In der Schraubenliste werden Zeilen automatisch erstellt, indem dieses Intervall ausgehend von der auf der vorherigen Registerkarte angegebenen Schraubenlänge stufenweise für die folgenden Zeilen hinzugefügt wird. Wenn die Schraube mehrere Werte für dieses Intervall umfasst, müssen mehrere Regeln erstellt werden.
- Minimale und maximale Klemmlänge der Schraube: Diese Werte werden der Schraubennorm entnommen, sie umfassen jedoch nicht die Dicke des Schraubenpakets. Diese muss berechnet werden, indem die Dicke für jede Mutter und Scheibe in der Garnitur berücksichtigt wird. Dieser Wert wird von der Mindestklemmlänge der Schraube abgezogen. Die maximale Klemmlänge wird auf dieselbe Weise berechnet. Der der Tabelle entnommene Wert, von dem die Dicke des Klemmpakets abgezogen wird, ist jedoch die maximale Klemmlänge, die der Länge der Schraubenlänge entspricht.

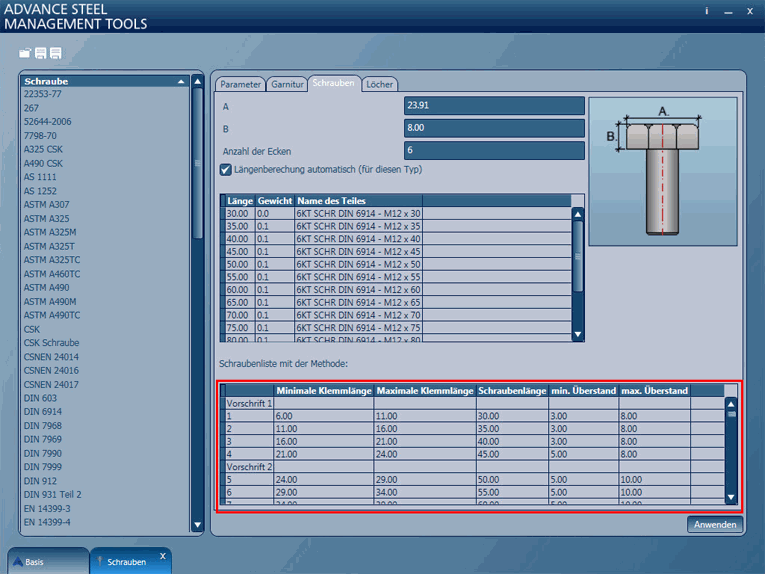

Klicken Sie auf Anwenden, nachdem die Regelinformationen den Feldern hinzugefügt wurden. Auf diese Weise wird die Klemmlänge für die anderen Schraubenlängen für diese Regel berechnet. Basierend auf dem Zuwachs werden Zeilen hinzugefügt, bis die maximale Klemmlänge zu erreichen. Damit ist der Vorgang beeendet.
