Häufig gestellte Fragen: Wie wird ein Gitterrost zu einem Zeichnungsstil hinzugefügt?

Anmerkung: Diese Antwort gilt für Version 2016. Für andere Versionen gelten eventuell andere Informationen.

Damit Sie einen Gitterrost in den Übersichtszeichnungen detaillieren können, muss er zuvor zum Zeichnungsstil hinzugefügt werden.

1. Öffnen Sie die Zeichnungsstil-Verwaltung: Ausgabe Dokumentenverwaltung (Zeichnungsstil Verwaltung).
2. Wählen Sie einen Zeichnungsstil aus, in dem Sie die Gitterrostdarstellung hinzufügen möchten, z. B. Schnitt S - VH500 - Ra Ht PosKlFühr. Wechseln Sie anschließend zur Objektdarstellung.

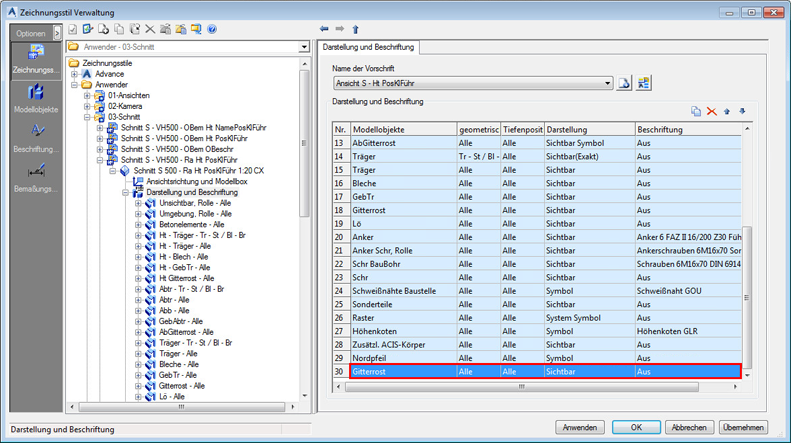

3. Fügen Sie eine neue Objektdarstellung hinzu:


4. Konfigurieren Sie die neue Darstellung mit:
   • Modellobjekt: Gitterrost
   • Geometrische Einschränkungen: Alle
   • Tiefenposition: Beliebig
   • Darstellung: Sichtbar (um nur die Gitterrost-Kontur darzustellen) oder SichtbarVerdeckt SchraffurS (um auch die Schraffur darzustellen).
   • Beschriftung: Aus oder eine andere Beschriftung, wenn die Gitterrost-Markierung angezeigt werden muss.



5. Klicken Sie auf Anwenden, um den Zeichnungsstil zu speichern.
