Zum Erstellen externer Stücklisten in Advance Steel ist eine Stücklistenvorlage erforderlich.
Die Stücklistenvorlage kann im Stücklisten-Editor bearbeitet werden.
Die Stücklistenvorlage enthält Textzellen, Formatierungselemente und insbesondere Variablenzellen in einer grafischen Anordnung. Letztere dienen dazu, die Stückliste mit Informationen (d. h. Werten für den Listeninhalt) zu füllen. Sie werten spezifische, im Stücklistenextrakt (der Daten aus dem Modell enthält) gespeicherte Informationen aus und zeigen sie in der Liste an.
Im Stücklisten-Editor können Sie bei der Bearbeitung der Variablen in einer Vorlage entweder Variable in bestehenden Textfeldern ändern oder neue hinzufügen.
So fügen Sie eine neue Variable hinzu
- Erstellen Sie mithilfe des entsprechenden Werkzeugs aus dem Werkzeugkasten links ein Textfeld.

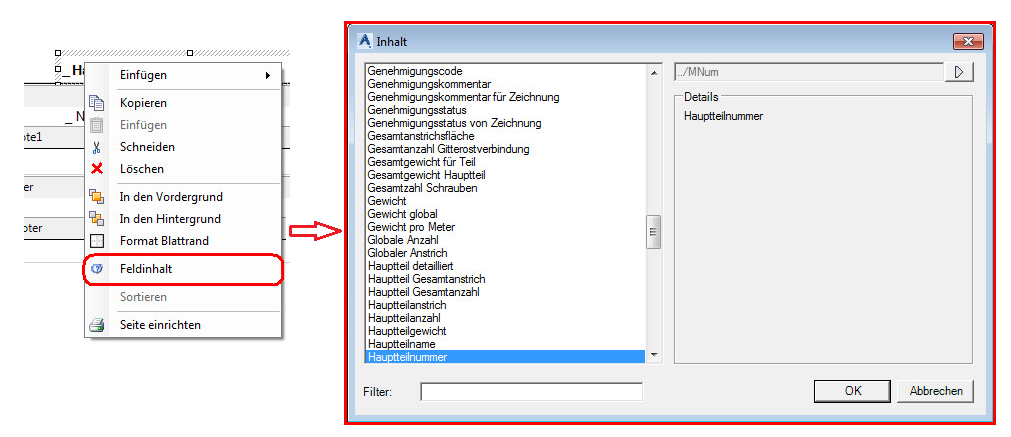

- Klicken Sie mit der rechten Maustaste und wählen Sie im Kontextmenü den Eintrag Feldinhalt, um auf die Variablenliste zuzugreifen.
- Variablen für Positionsnummern

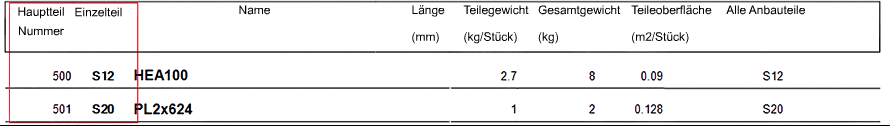

Hauptteilnummer: Zeigt in Stücklistenvorlagen des Typs Strukturierte Stüli immer die Hauptteilnummer eines Objekts an (auch für Objekte, die lediglich Anbauteile sind).
Einzelteilnummer: Zeigt unter jeder Bedingung die Einzelteilnummer an. Diese Variable ist in allen Vorlagentypen verfügbar.
Positionsnummer: Mithilfe dieser Variablen wird die Positionsnummer eines Elements anhand seines Status angezeigt. Wenn das Objekt das Hauptteil seiner Baugruppe ist, wird über diese Variable die Hauptteilnummer angezeigt. Für Objekte, die Anbauteile sind, wird über die Variable die Einzelteilnummer angezeigt.
Vorpositionsnummer: Zeigt die Vorpositionsnummer eines Objekts an.
2. Variablen für die Benennung
Diese Variablen zeigen den Namen eines Objekts an, der entweder aus der Datenbank (bei Profilen) oder aus Vorgabewerten übernommen wird, wobei der Name eines Blechs, einer Schraube usw. über verschiedene Variable zusammengestellt wird.
Die folgenden Benennungsvariablen werden verwendet: Baugruppenname, DStV-Name, Name Gitterrostverbindung, Hauptteilname, Name, Schraubenname (nicht aufgelöst). Die letztere Variable wird in aufgelösten Schraubenlisten zur Anzeige des Namens der Schraubengarnitur verwendet.
3. Variablen für das Gewicht
Die Gewichtsvariablen fallen in zwei Hauptkategorien:
- Variablen für die Anzeige des Gewichts eines Objekts als Wert in einer Zeile
- · Variablen, die das exakte Gewicht eines Objekts anzeigen, wobei die durch Bearbeitungen am Objekt bedingte Reduktion des Materials berücksichtigt wird
Alle Gewichtsvariablen sind für beide Fälle verfügbar. Sie unterscheiden sich durch das Wort "exakt" in ihrem Namen. Die folgende Liste zeigt die Gewichtsvariablen. Für jede dieser Variablen ist ein Gegenstück mit der Angabe "exakt" vorhanden, wenn dies für die Konfiguration erforderlich ist.
Gewicht: Zeigt das Gewicht eines einzelnen Objekts an.
Gewicht global: Zeigt das Gewicht sämtlicher Objekte in der betreffenden Zeile an.
Im oben gezeigten Beispiel wird über die Variable Gewicht das Stückgewicht, d. h. das Gewicht genau eines Profils vom Typ 200 IPE200 - B1002 mit der Länge 949 mm angezeigt. Der zweite Wert – Gesamtgewicht – zeigt das Gewicht aller drei in dieser Zeile angegebenen identischen Teile an, wofür die Variable Gewicht global verwendet wird.
In diesem Beispiel wird außerdem die Variable Gewicht pro Meter angezeigt, die den Parameter G (Gewicht pro Meter) aus der Profildefinitionsdatenbank übernimmt.
Darüber hinaus stehen Variablen für das Baugruppengewicht sowie für das Gesamtgewicht aller identischen Hauptteile in dieser Zeile zur Verfügung.
Das Stückgewicht wird über die Variable Hauptteilgewicht, das Gesamtgewicht über die Variable Gesamtgewicht Hauptteil ausgewertet.
4. Variablen für verschiedene Informationen über ein Element
Über diese Variablen werden Eigenschaften angezeigt, die in einem Modelle über das Dialogfeld Advance Eigenschaften für ein Objekt festgelegt werden können, z. B. Modellrolle, Material, Baugruppe. Die meisten ihrer Namen stimmen mit den Namen der Eigenschaften überein (so wird beispielsweise das Material über die Variable Material ausgewertet), die Modellrolle wird jedoch in Stücklisten über die Variable Funktion angezeigt.
Darüber hinaus stehen 10 Variablen für Benutzerattribut (1...10) zur Verfügung, über die die Werte angezeigt werden, die in die jeweils gleichnamige Zelle auf der Registerkarte Benutzerattribut für das Objekt eingegeben wurden. Ebenfalls verfügbar ist eine Variable für die Anzeige der Objektklasse (Träger, Blech, Schraube usw.) mit dem Namen Klasse.
5. Variablen für Länge, Sägelänge und Oberflächen (Anstrichfläche)

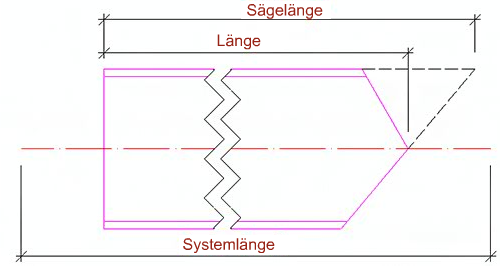

Die Namen der für die Anzeige verschiedener Längenwerte verwendeten Variablen werden in den folgenden Abbildungen an den Maßlinien angezeigt:

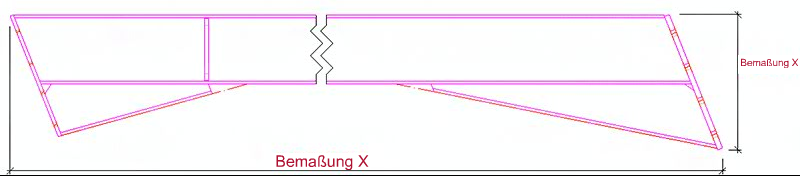

Die Variablen Abmessung X, Y und Z zeigen das Maß für die Risslinien einer Baugruppe an. Die Richtung dieser Maße ist von der Ausrichtung des Hauptteils abhängig. Dabei verläuft die X-Achse entlang der Systemachse des Hauptteils.
Für Sägeschnittlisten steht im Stücklisten-Editor eine Reihe von Variablen zur Verfügung, über die die Länge für verschiedene Sägeparameter sowie Sägewinkel angezeigt werden. Abmessung b am Flansch, Abmessung C an Steg und alle sonstigen Variablen mit Abmessung ... an ... geben Längenwerte zurück.
Die Winkelvariablen haben die folgenden Namen:
- Winkel X1 und Winkel X2 geben den Sägeschnittwinkel am Flansch an.
- Winkel Y1 und Winkel Y2 geben den Sägeschnittwinkel am Steg an. "1" und "2" stehen für das linke und rechte Ende des Trägers.
Für den Anstrich stehen die folgenden Variablen zur Verfügung:
- Anstrich
- ·Globaler Anstrich
- ·Hauptteilanstrich
Sie unterscheiden sich untereinander auf ähnliche Weise wie die Variablen für das Gewicht.
Die Anstrichsvariablen geben die Gesamtoberfläche des Objekts einschließlich der Kanten zurück. Es steht jedoch auch eine Flächenvariable (mit dem Namen Einseitige Oberfläche) zur Verfügung, die den Flächeninhalt nur einer Seite eines Blechs ohne Kanten anzeigt. Das oben stehende Beispiel zeigt die Verwendung beider Variablen für ein quadratisches Blech mit der Seitenlänge 1 m.
