Die Funktion der Schraubenzuordnung ermöglicht es Advance Steel, einen benutzerdefinierten Namen für eine bestimmte Schraube zu verwenden. Dieser Name kann mithilfe einer speziellen Variablen, die den zugeordneten Namen auswertet und anzeigt, sowohl in Stücklisten als auch in Zeichnungsbeschriftungen verwendet werden.
Die wichtigsten erforderlichen Schritte zum Erstellen und Verwenden einer Schraubenzuordnung sind: Festlegen der Zuordnungspriorität, Konfigurieren der Zuordnung und dann der Stücklistenvorlage/Beschriftungskonfiguration des resultierenden Dokuments.

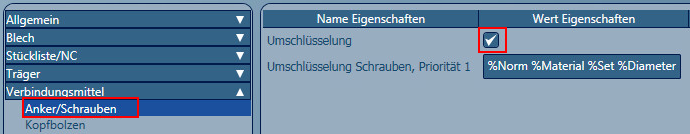

Aktivieren Sie zunächst die Zuordnung, indem Sie die Zuordnungsvorgabe unter Management Tools/Voreinstellungen/Anschlussobjekte/Anker/Schrauben aktivieren.
Konfigurieren der Zuordnungspriorität
Die Zuordnungspriorität ist eine Reihe von Variablen, die den Namen der Schraube bilden, die ihre Zuordnung aus der entsprechenden Konfiguration erhält.

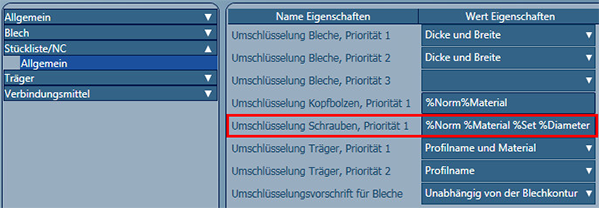

Diese Einstellung ist der Vorgabewert, der unter Management Tools/Voreinstellungen/Kategorie Stückliste/NC verfügbar ist. Der Vorgabename ist Umschlüsselung Schrauben, Priorität 1.
Beispiel: Wenn für jede einzelne Schraubenklasse, Material, Garnitur und Durchmesser eine unterschiedliche Zuordnung erforderlich ist, müssen Sie wie folgt den Vorgabewert einstellen, der die Priorität steuert: %Norm %Material %Set %Diameter.
Die folgenden Variablen stehen zum Konfigurieren dieser Vorgabe zur Verfügung:
- %Norm - Name der Schraubenklasse
- %Diameter
- %Set – Garnitur
- %Length
- %Coating
- %Material
Durch das Konfigurieren mehrerer Variablen können Sie die Zuordnung präziser gestalten. Wenn Sie den Vorgabewert beispielsweise nur mit der Variable %Norm konfigurieren, steht nur eine Zeile für Zuordnungsdefinitionen zur Verfügung, in der Sie den Namen der Schraubenklasse einem externen Namen zuordnen. Optionen zum Zuordnen mehrerer Durchmesser, Materialien usw. für diesen Schraubenklassennamen zu mehreren externen Namen sind dann nicht verfügbar.
Zuordnungskonfiguration
In diesem Abschnitt werden die Zuordnungsbeziehungen zwischen dem von Advance Steel zugewiesenen Schraubennamen und dem benutzerdefinierten externen Namen, der in den Stücklisten und Beschriftungen angezeigt werden muss, konfiguriert.
Die Zuordnung geschieht in der Datenbank AstorAddIn, da Advance Steel diese Tabelle gegenüber der Tabelle AstorBase priorisiert, in der per Vorgabe viele Zuordnungen (zum Beispiel für flache Profile) gespeichert sind.

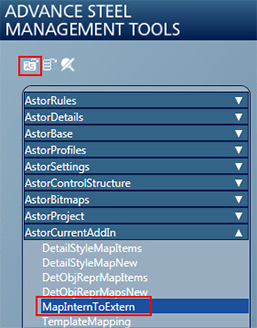

Öffnen Sie zum Konfigurieren der Zuordnung die Datenbank AstorCurrentAddIn mit dem Management Tools-Tabelleneditor und öffnen Sie dann die Tabelle namens MapInternToExtern.
Die Tabellenzellen, die mit einem neuen Eintrag verknüpft sind, lauten wie folgt:
- Schlüssel : Eindeutige Nummer. Wenn es mehrere Zeilen gibt, die dieselbe interne Namenszuordnung haben, berücksichtigt Advance Steel diejenige mit der niedrigsten Schlüsselnummer.
- Intern – Diese muss den ursprünglichen Namen enthalten, denjenigen, der die Zuordnung anfordert. Das Format dieses Eintrags muss mit den Attributen übereinstimmen, die in der Prioritätsvorgabe festgelegt wurden.
- Extern 1 - 4 – Diese vier Spaltenzellen enthalten den externen Namen, denen der Schraubenname zugeordnet wird. Jeder davon ist eine Variable für die Konfiguration zugewiesen. Die nicht konfigurierten Zellen bleiben leer.
- Beschreibung – Freitextfeld für eine Benutzerschreibung zu einer bestimmten Zuordnung. Die Informationen in diesem Feld besitzen keine Option, in Advance Steel-Dokumenten angezeigt zu werden.
- Anwender Text – Zuordnungsbesitzer.
Die Namen, die als Quelle für die Zuordnung (in der Spalte Intern) verwendet werden, müssen interne Namen sein und nicht die, die vom Wert RunName in den Quelltabellen übernommen werden.
Die Namen, die als Quelle für die Zuordnung (in der Spalte Intern) verwendet werden, müssen interne Namen sein und nicht die, die vom Wert RunName in den Quelltabellen übernommen werden.
Beispiel: Für die Schraubengarnitur muss ihr interner Name verwendet werden. Diesen finden Sie für eine bestimmte Schraubengarnitur wie folgt: Öffnen Sie die Datenbank AstorBase und navigieren Sie zur Tabelle Sets.

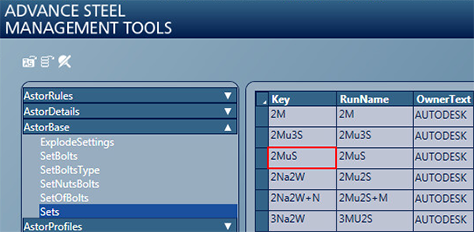

Der interne Name befindet sich in der Spalte Key, während die Spalte RunName den Schnittstellennamen für diese bestimmte Garnitur enthält. 2NaW hat zum Beispiel den internen Namen 2MuS.
Beispiel Zuordnungskonfiguration:
Schraube, die eine Zuordnung erfordert:
- Name: 6914
- Material: 10.9
- Garnitur: Na2W
- Durchmesser: 12 mm
Die Konfiguration muss Folgendes erfüllen:
Festlegen der Zuordnungspriorität, Vorgabe zuerst auf %Norm %Material %Set %Diameter
Hinzufügen einer neuen Zeile in der Tabelle MapInternToExternal wie folgt: Intern: 6914 10.9 Mu2S 12 Extern1: Name für die Zuordnung, zum Beispiel 6914-M12X
Beschriftungskonfiguration

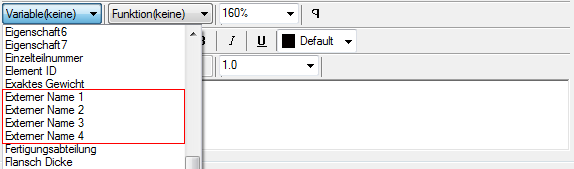

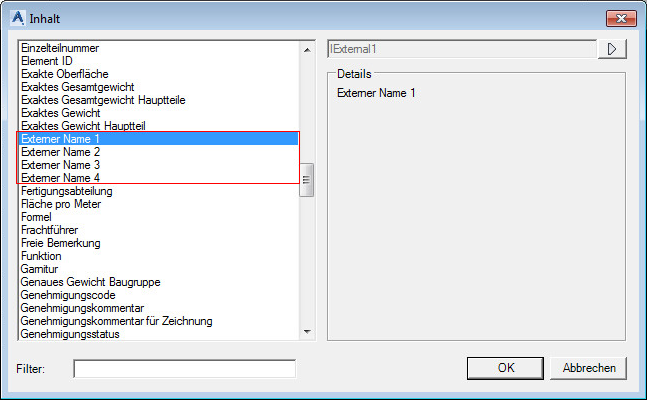

Die zugeordneten Informationen aus den Spalten Extern 1 - 4 können in Stücklistenvorlagen und Zeichnungen (Beschriftungen, Detailnamen) durch eine Reihe von Inhalten/Variablen namens Extern 1 - 4 angezeigt werden. Diese werten die entsprechenden Spalteninformationen aus, falls das Objekt, an das sie gebunden sind, der Zuordnungspriorität und dem vordefinierten Wert in der Spalte Intern entspricht.
Inhalt Stücklistenvorlage:
Beschriftungseditor Zeichnungsstil:
