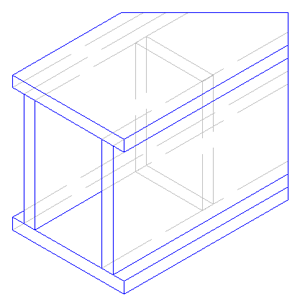

Wenn sich ein Bauteil in der Mitte befindet (z. B. eine Steife ohne Fasen), das Sie in einer Seitenansicht mit einer Beschriftung versehen wollen (in der Abbildung auf der rechten Seite):
Aktivieren Sie vor dem Erstellen der Schnittansicht die Vorgabe Unsichtbare Elemente beschriften (Management Tools, Voreinstellungen):

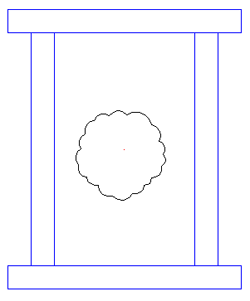

Die Schnittansicht enthält einen Punkt in dem Bauteil, das keine sichtbaren Kanten aufweist (siehe Inneres der Wolke in der Abbildung unten):

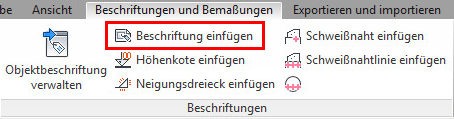

Beschriften Sie das Bauteil, indem Sie den Punkt beim Aufrufen des Befehls Beschriftung einfügen auswählen:

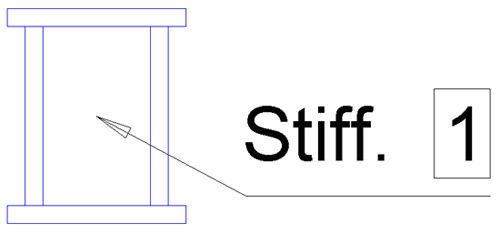

Es wird eine Beschriftung für ein Bauteil ohne sichtbare Kanten erstellt:

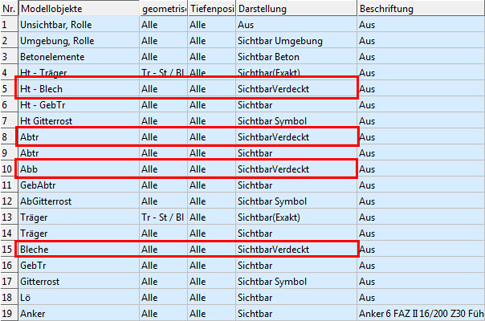

Wichtig: Die Ansicht, in der Sie das unsichtbare Bauteil beschriften wollen, muss mit einer Darstellung ( einem Zeichnungsstil) erstellt werden, in der sowohl die sichtbaren als auch die verdeckten Linien aktiviert sind (siehe Abbildung unten):
