Erstellen einer allgemeinen Anordnungsansicht mithilfe einer Kamera über einen Prozess - ohne für die Kamera definierten Zeichnungsstil

Sie können eine Ansicht mit einem Zeichnungsprozess über die Zeichnungsprozesspalette oder den Prozessmanager erstellen.

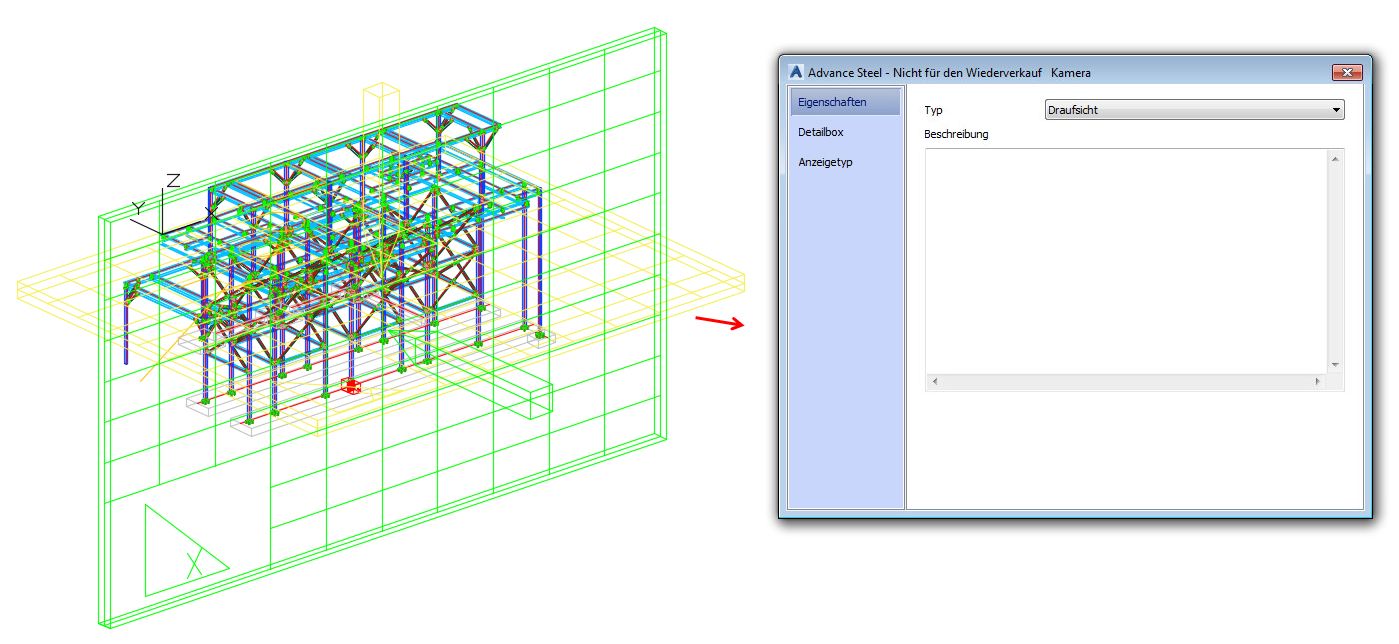

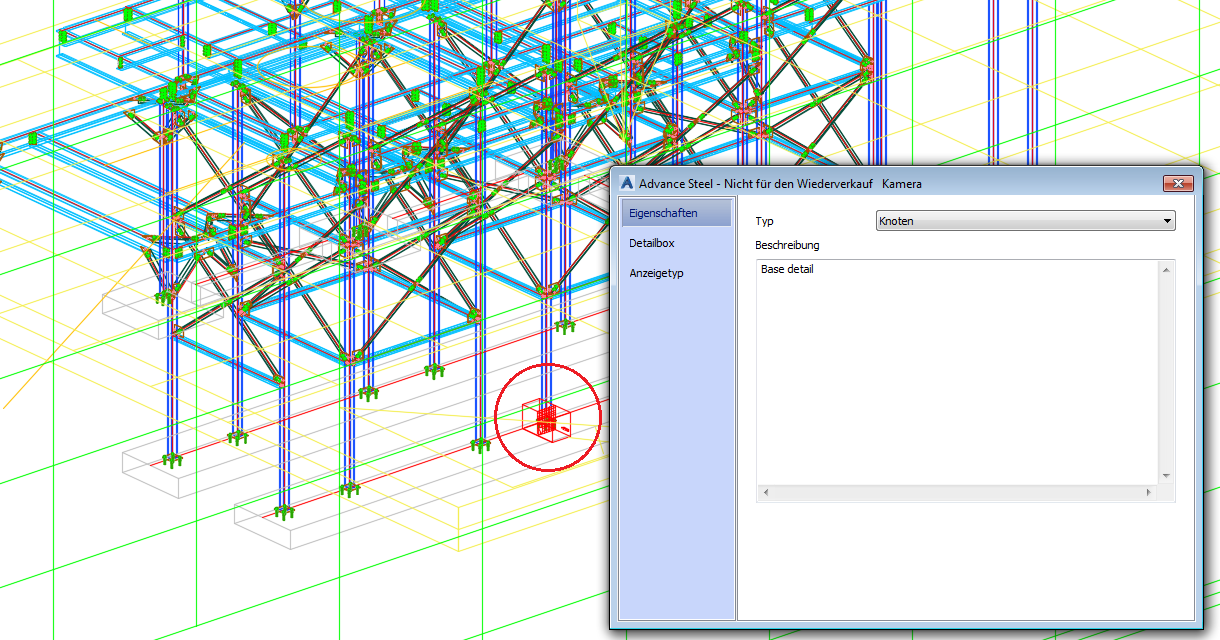

In diesem Beispiel sind drei Kameras mit jeweils verschiedenen Eigenschaften vorhanden, die im Dialogfeld Kamera, Registerkarte Eigenschaften, im Feld Typ eingestellt wurden:

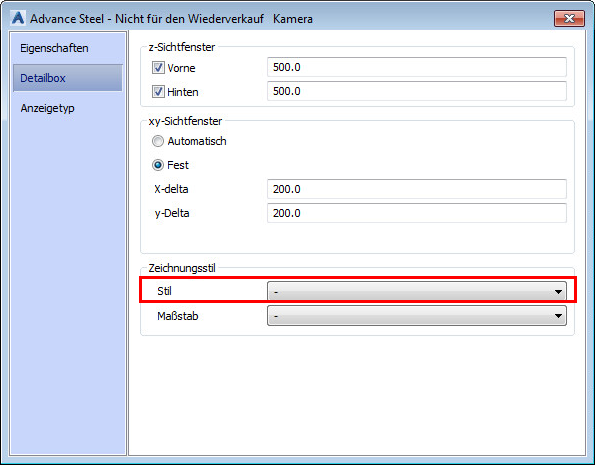

Außerdem wurde auf der Registerkarte Detailbox, Abschnitt Zeichnungsstil im Feld Stil für keine der Kameras ein Zeichnungsstil eingestellt:

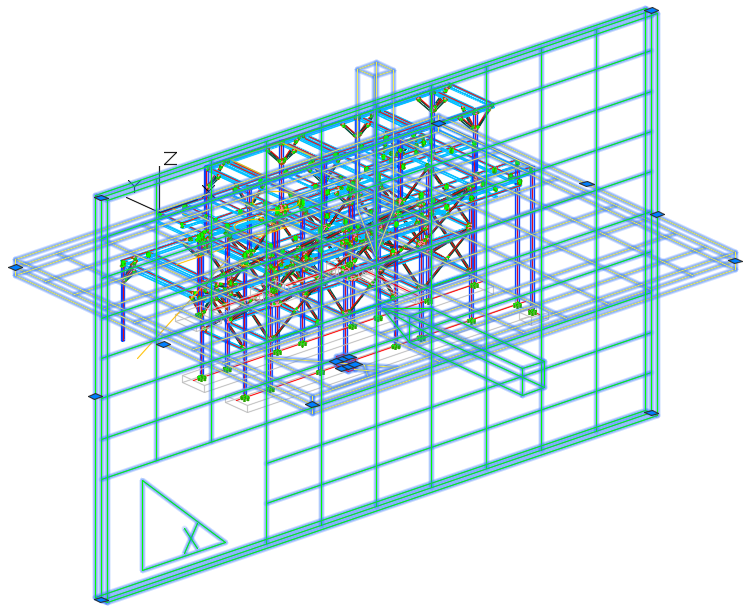

1. Wählen Sie im Modell alle Kameras aus.


2. Greifen Sie auf den Prozessmanager auf der Registerkarte Ausgabe, Gruppe Dokumentenmanager zu.

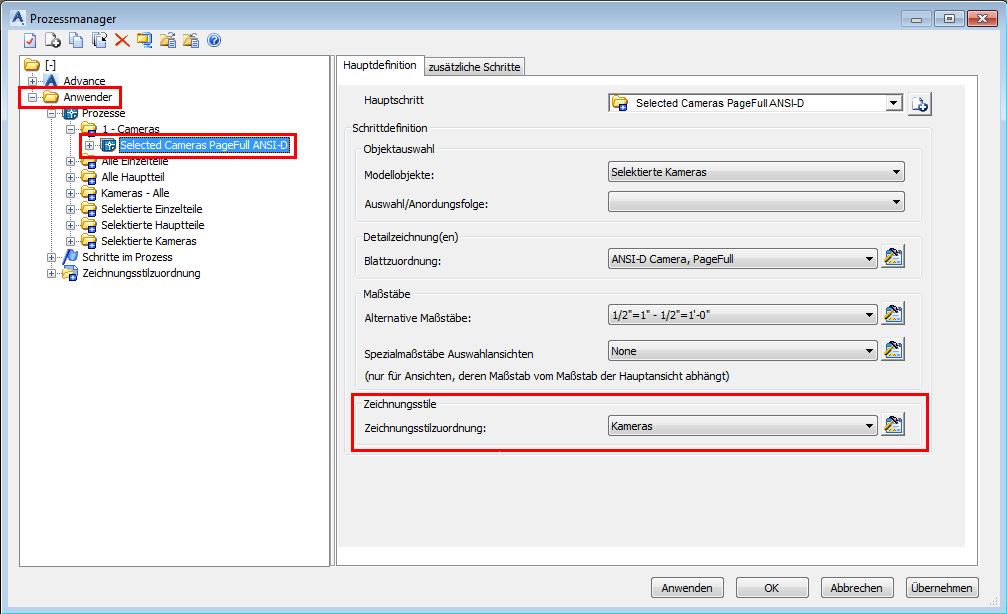

3. Navigieren Sie im Fenster Prozessmanager zu Benutzer > Prozesse > Kameras > Ausgewählte Kameras PageFull ANSI-D. Wählen Sie auf der Registerkarte Hauptdefinition > Profil Zeichnungsstile die Option Kameras aus dem Dropdown-Menü.





4. Klicken Sie auf das Symbol ( Eigenschaften) rechts neben dem Dropdown-Menü, um die Zeichnungsstilzuordnung des aktuellen Prozesses anzuzeigen.

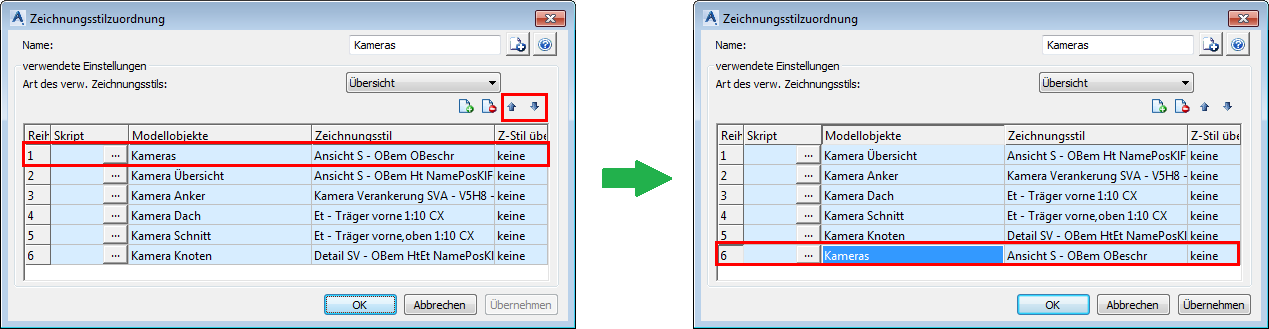

5. Wählen Sie den Eintrag Kameras im Dialogfeld Zeichnungsstilzuordnung und verschieben Sie ihn ans Ende der Liste, indem Sie die Pfeile rechts oberhalb der Liste verwenden:

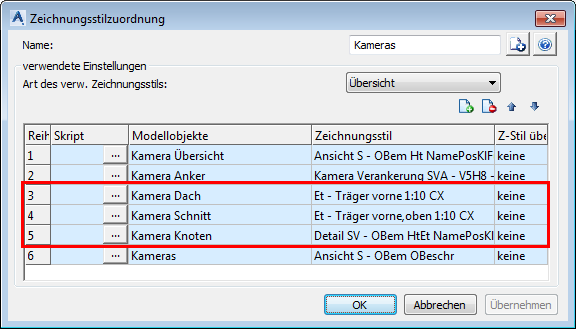

   In diesem Prozess werden die folgenden Zeichnungsstile für Kameras verwendet:

   • Camera Intersection: Elevation View - Line
   • Camera Roof: Plan view - Line
   • Camera Node: Anchor Detail - Front





6. Klicken Sie auf Anwenden.
7. Klicken Sie auf Anwenden im Fenster Prozessmanager.
8. Klicken Sie im Dialogfeld Prozesseigenschaften auf OK.
9. Öffnen Sie den (Dokumentenmanager) über die Registerkarte Ausgabe.

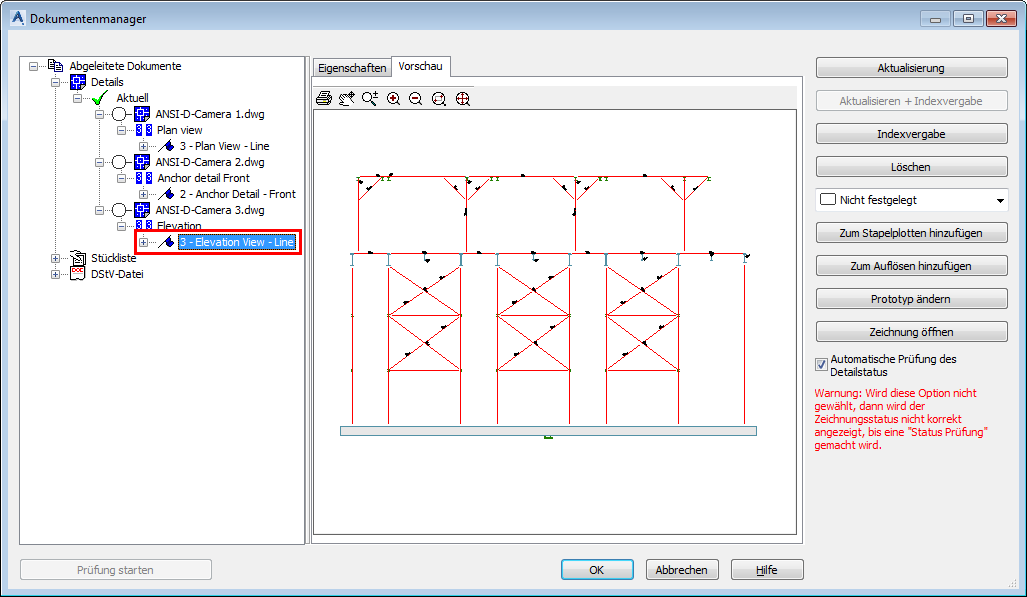

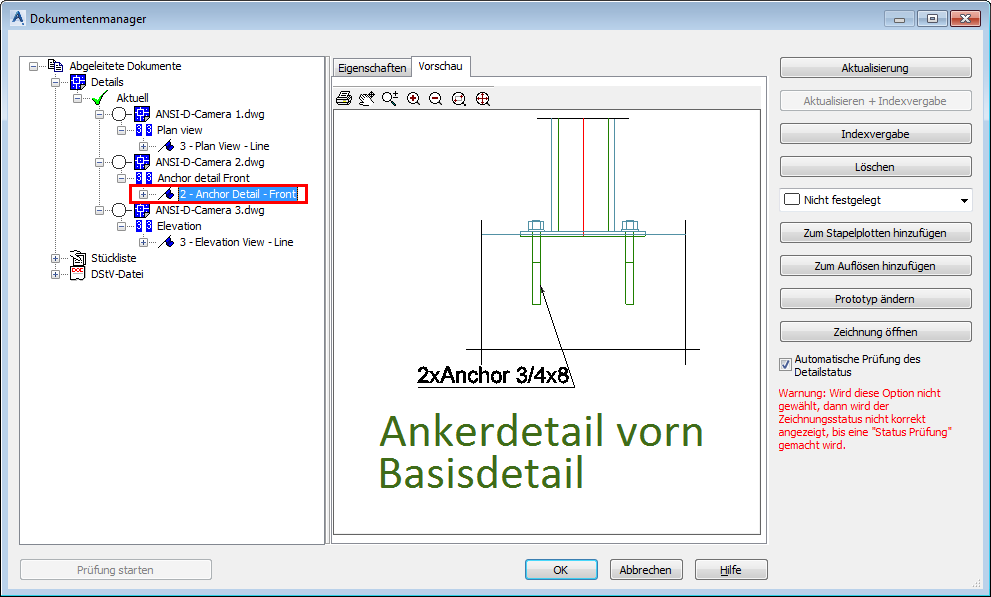

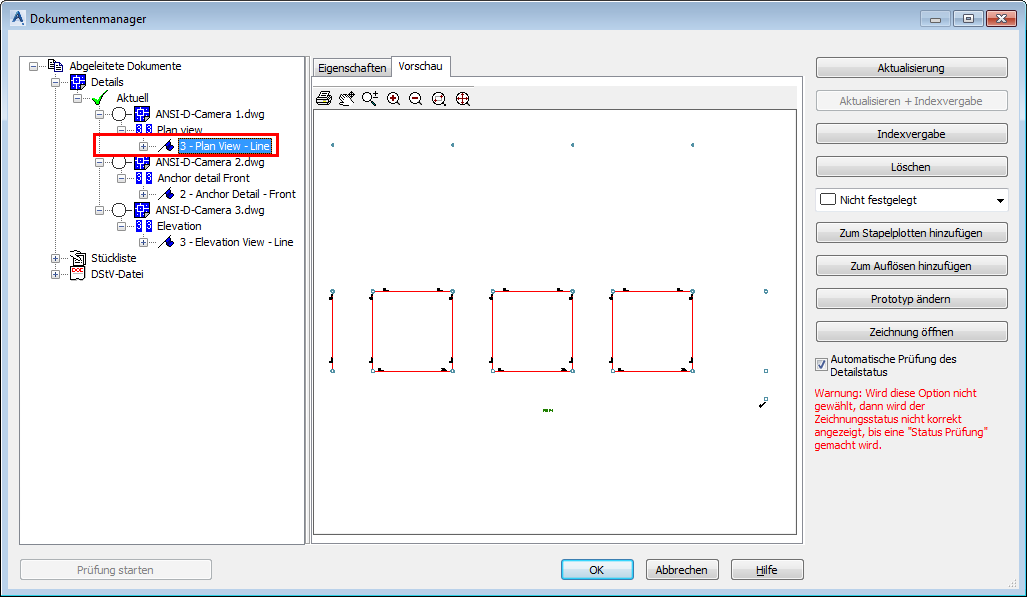

10. Im Fenster Dokumentenmanager können Sie die erstellten Detailzeichnungen sehen.

Ihre Kameradetails werden mithilfe des Zeichnungsstils erstellt, der für den jeweiligen Kameratyp in der Prozessdetailzuordnung eingestellt wurde:
