Die gesamte Fläche oder Anstrichfläche von Blechen kann in den Stücklisten angezeigt werden. Der Flächenwert berücksichtigt jede Kontur, jede Fase oder jede Abrundung, die sich auf dem Blech befindet.
Schritt 1: Festlegen der korrekten Berechnungsmethode
- Öffnen Sie die Management Tools: Basis
Einstellungen
(Management Tools)
- Wählen Sie Voreinstellungen.
- Aktivieren Sie Filter verwenden und geben Sie "Fläche" in das Feld Filter ein.

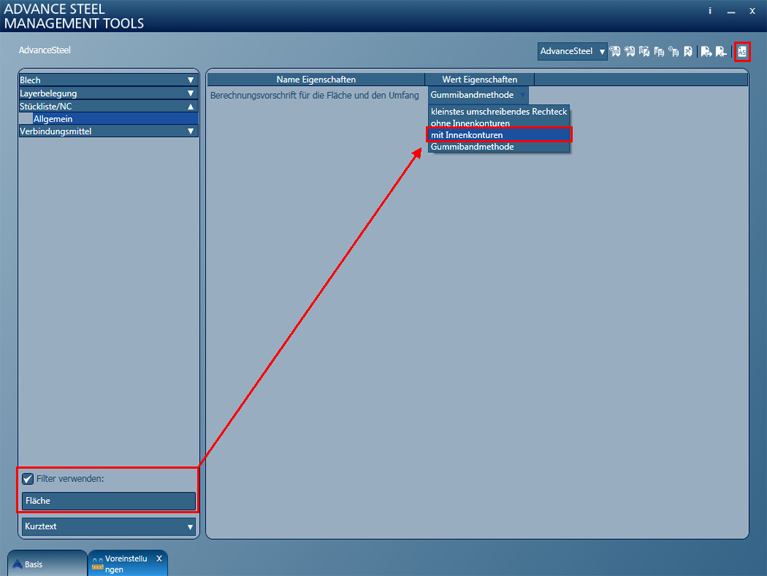

- Wählen Sie in der Kategorie Stückliste/NC die Voreinstellung Berechnungsvorschrift für die Fläche und ändern Sie diese in mit Innenkonturen. Mit dieser Einstellung wird der exakte Wert angegeben, während alle anderen Einstellungen Näherungswerte sind.
- Klicken Sie auf Einstellungen in Advance laden.
- Schließen Sie die Management Tools.
Schritt 2: Erstellen eines Modells und Extrahieren der Stückliste
In diesem Beispiel wird ein einfaches Modell verwendet.

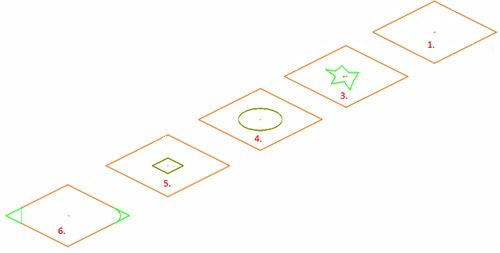

Erstellen Sie ein Blech von 1 Quadratmeter oder 1 Quadratfuß. Kopieren Sie das Blech einige Male und platzieren Sie Bearbeitungen auf die kopierten Bleche (Rechteck, Kreis, polygonale Konturen, Fasen oder Rundungen).
- Positionieren Sie das Modell: Ausgabe Teilemarkierung
(Positionierung)
- Beginnen Sie mit dem Erstellen der Liste: Ausgabe Listen
(Stücklistenerzeugung)
- Erstellen Sie einen Modellextrakt.

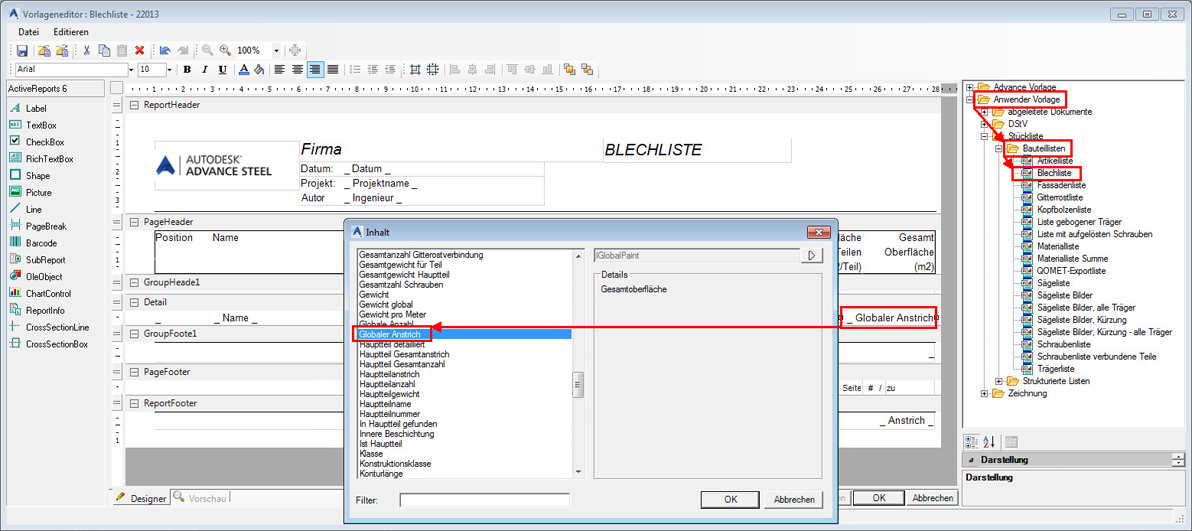

- Wählen Sie im Stücklistenvorlagen-Editor aus der Kategorie User Template\Lists\Part Lists die Vorlage Bauteillisten.
Der Feldinhalt für "Teileoberfläche" muss die Variablen Globaler Anstrich oder Anstrich verwenden.
- Klicken Sie auf Verwenden und erstellen Sie die Stückliste.

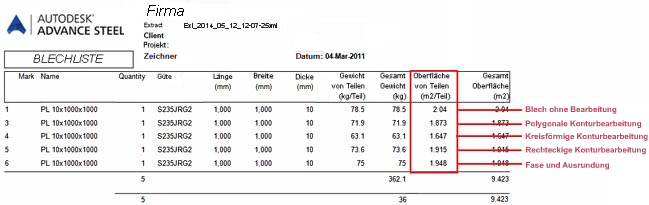

In der Spalte für die Fläche wird die Gesamtoberfläche jedes Blechs genau angezeigt (wobei jede Seite berücksichtigt wird, auch die vier Seiten des Blechs, die die Dicke darstellen).
