Erstellen einer allgemeinen Anordnungsansicht mithilfe eines Zeichnungsstils

Sie können eine Ansicht erstellen, wobei Sie einen Zeichnungsstil entweder aus der Zeichnungsstilpalette oder aus der Zeichnungsstil-Verwaltung verwenden.

1. Öffnen Sie Zeichnungsstil Verwaltung über die Registerkarte Ausgabe > Gruppe Dokumentenmanager.

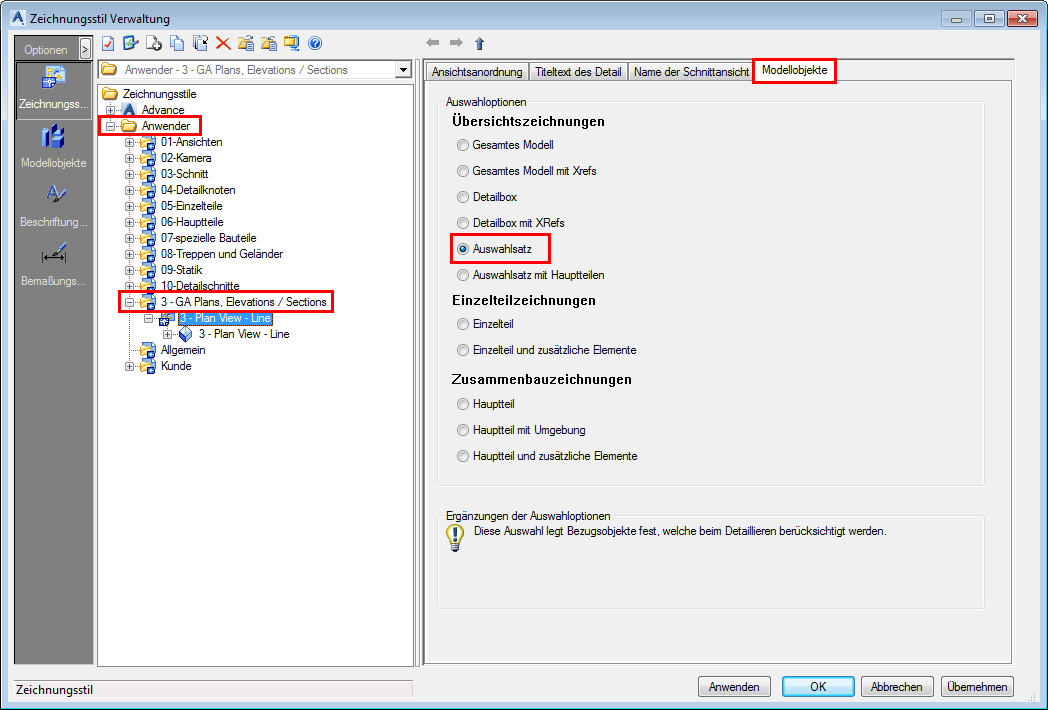

2. Wechseln Sie zu Anwender > GA - Plans, Elevations/Sections > Plan View ­- Line.
3. Wählen Sie auf der Registerkarte Modellobjekte unter Übersichtszeichnungen die Option Auswahlsatz und klicken Sie auf Anwenden.

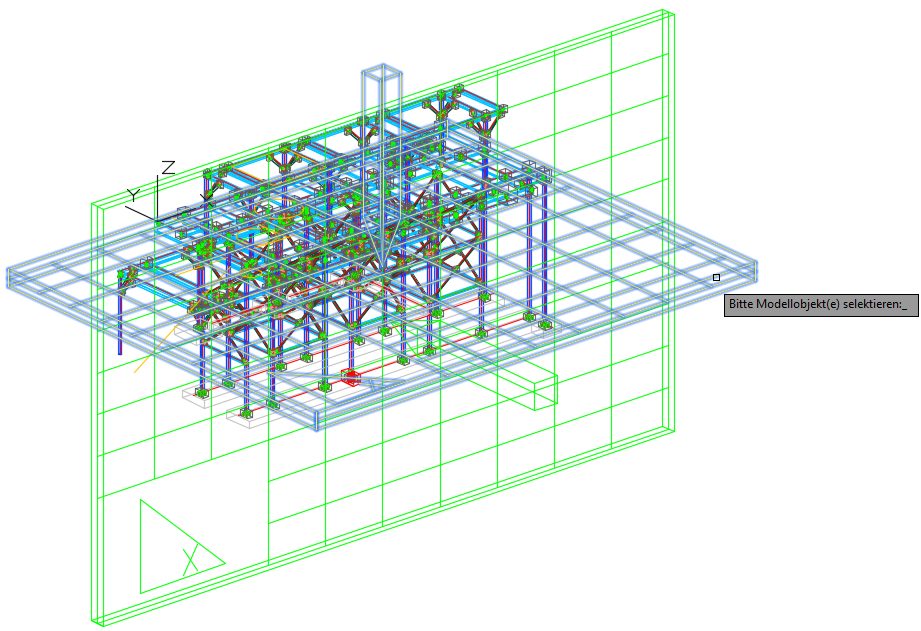

4. Klicken Sie auf Anwenden im Fenster Zeichnungsstil Verwaltung.
5. Klicken Sie auf OK im Dialogfeld Zeichnungstyp.

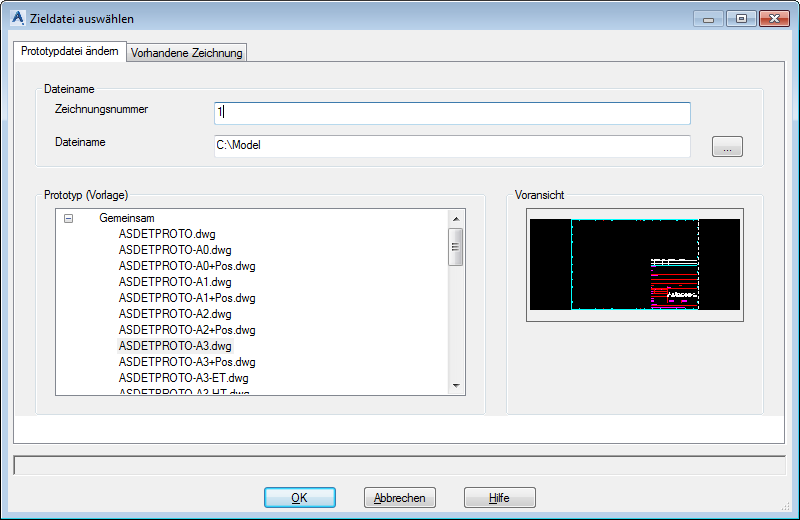

6. Wählen Sie die Kamera aus und klicken Sie auf OK im Dialogfeld Zieldatei wählen.

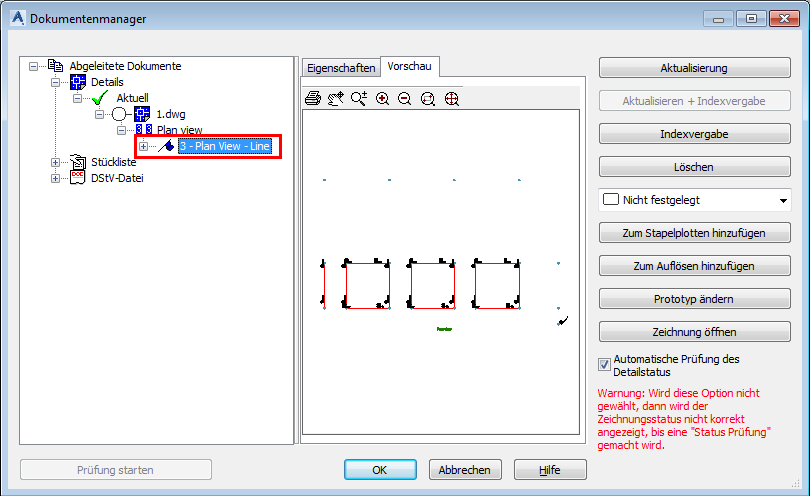

7. Wechseln Sie zu (Dokumentenmanager) auf der Registerkarte Ausgabe .

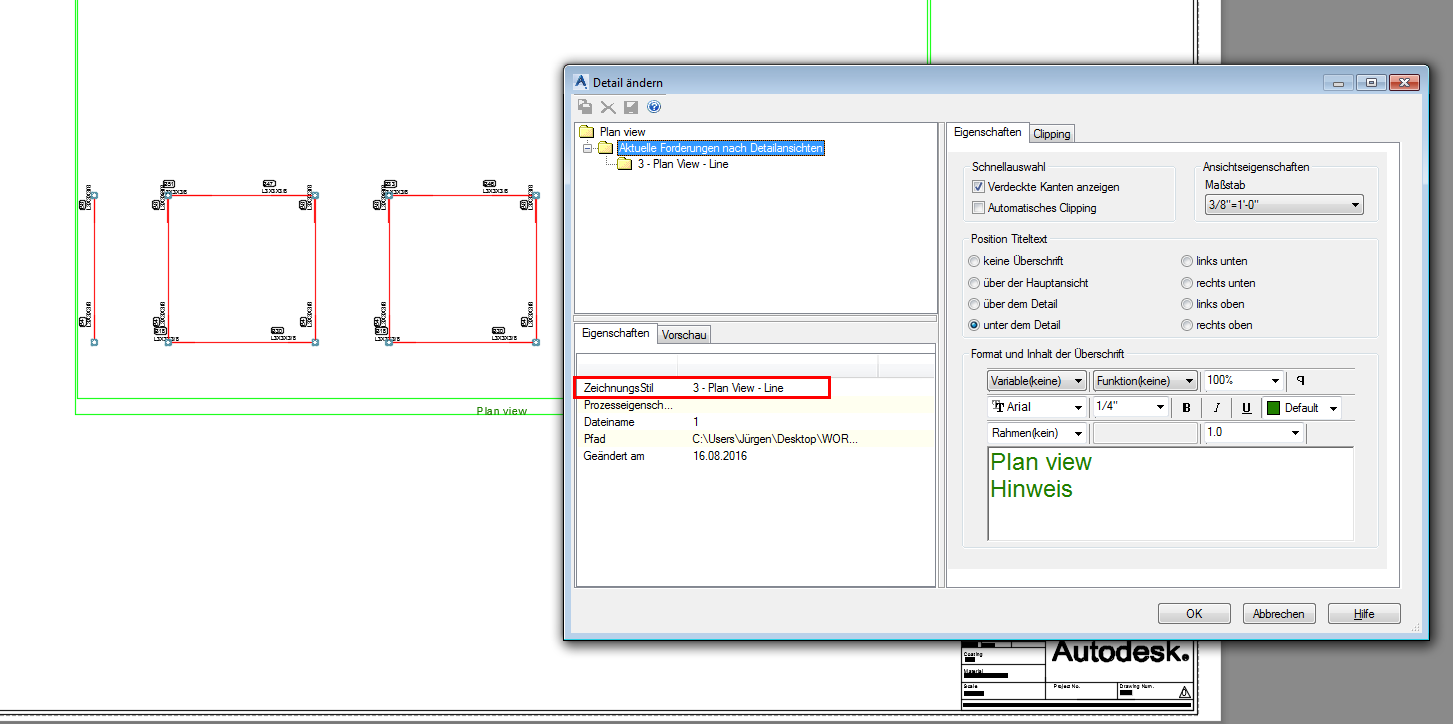

8. Öffnen Sie die erstellte Detailzeichnung.

Beachten Sie, dass zum Erstellen der Zeichnung der in der Zeichnungsstil-Verwaltung gewählte Zeichnungsstil verwendet wird.
