Falls in einem Hauptteil schräge Teile vorhanden sind (in Abhängigkeit von der Konfiguration des Zeichnungsstils), erhalten Sie eventuell Hauptteilzeichnungen, in denen diese Teile abgeschnitten sind (wie die rechte Voute in der Abbildung unten).
Falls Sie ein solches Clipping nicht wünschen, müssen Sie den Zeichnungsstil in der Zeichnungsstil-Verwaltung anpassen.
- Starten Sie die Zeichnungsstil-Verwaltung: Klicken Sie auf der Multifunktionsleiste auf
(Zeichnungsstil Verwaltung). - Ausgabe
Dokumentenmanager
(Zeichnungsstil Verwaltung)
- Ausgabe

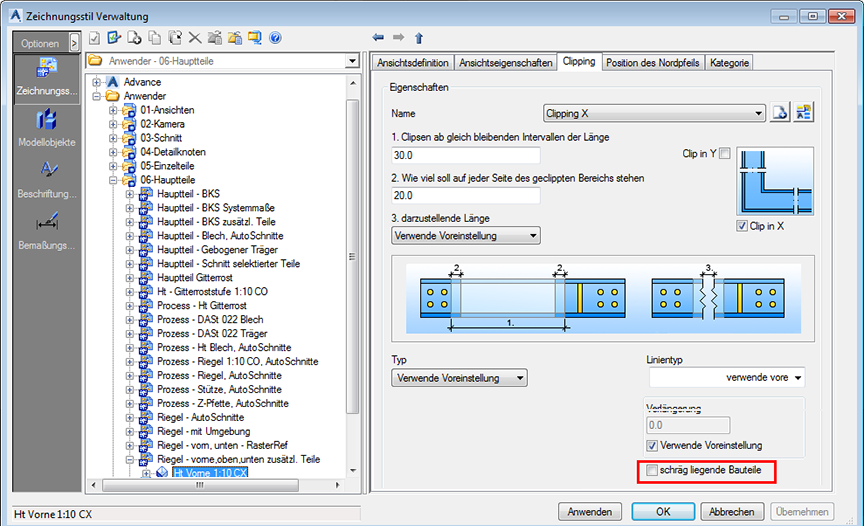

- Deaktivieren Sie auf der Registerkarte Clipping für die Ansicht (z. B. die Vorderansicht) die Option Schräg liegende Bauteile.

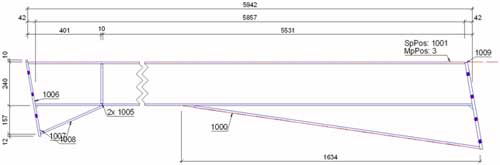

Wenn Sie diesen Zeichnungsstil das nächste Mal verwenden, erhalten Sie eine Zeichnung, in der schräge Teile nicht abgeschnitten sind, wie in der Abbildung unten gezeigt:
