In den meisten Fällen werden die Bleche im Detail in horizontaler Richtung entlang der längsten Seite ausgerichtet. Im Falle des polygonalen Blechs gibt es nur eine Ausnahme:

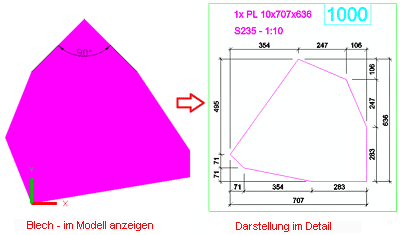

- Wenn das Blech polygonal ist und der Winkel zwischen zwei Seiten 90 Grad beträgt, wird das Blech so gedreht, dass die längste Seite horizontal und die andere Seite vertikal ist.
- Wenn zwischen den beiden rechtwinkligen Seiten eine kleine Fase besteht, wird das Blech in der oben beschriebenen Weise ausgerichtet.

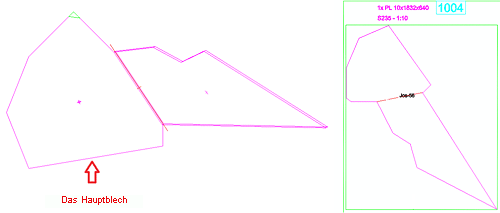

Kantbleche werden wie polygonale Bleche entlang der längsten Seite angezeigt. Das Kantblech wird (in der Modellierung) mit einem Hauptblech und dem Anbaublech erstellt, die mit einem bestimmten Biegeradius verbunden sind. Im Detail wird das Kantblech an der längsten Seite des Hauptblechs ausgerichtet.

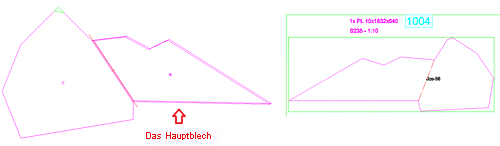

Mit dem Befehl Hauptobjekt im Kantblech definieren können Sie das Hauptblech ändern und ein anderes Ergebnis erzielen.
Um den Befehl aufzurufen, navigieren Sie in der Multifunktionsleiste zur Registerkarte
Objekte
> Gruppe
Bleche
.
Unabhängig davon, welche Methode zum Erstellen von Blechen im Modell verwendet wird, ob durch Anschlüsse oder mithilfe der Optionen zum Erstellen von Blechen, folgt die Ausrichtung in Detailzeichnungen den oben beschriebenen Regeln. In der Übersichtszeichnung hängt die Ausrichtung vom Benutzerkoordinatensystem ab.
