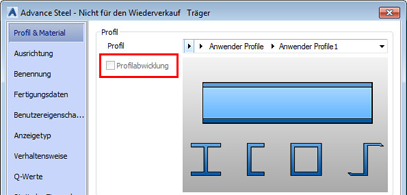

Wenn Sie ein Anwenderprofil erstellen, ohne einen Radius für die Ecken anzugeben, können Sie es später nicht abwickeln und die Option Profilabwicklung wird in Grau angezeigt.

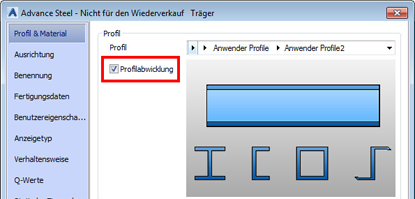

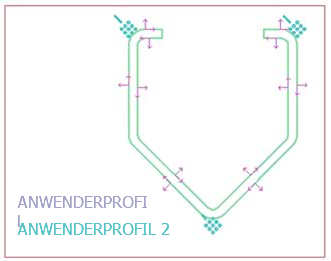

Damit ein Anwenderprofil abgewickelt werden kann, müssen die richtigen Radiuswerte für die Ecken definiert werden wie im folgenden Beispiel. Wenn Sie jetzt Sie einen Träger mit dieser Querschnittsform erstellen (in diesem Fall Anwenderprofil 2), ist die Option Profilabwicklung verfügbar und kann im Dialogfeld Eigenschaften ausgewählt werden.
Um ein Anwenderprofil in Werkstattzeichnungen abzuwickeln, müssen Sie einen bestimmten Zeichnungsstil wie den in der folgenden Abbildung genannten verwenden:

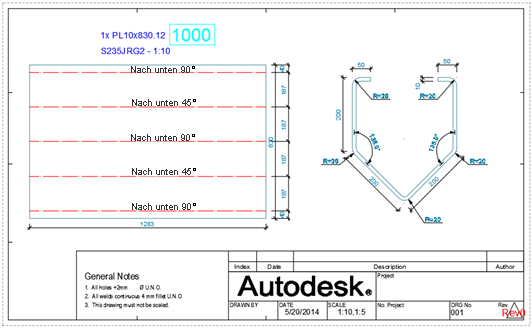

Die erstellte Zeichnung ist dem folgenden Beispiel ähnlich.
