Sie können in einer vorhandenen Zeichnung (allgemeine Anordnungszeichnungen, Fertigungspläne für Einzelteile, Baugruppen usw.) eine Winkelbemaßung für die Bemaßung der folgenden Zeichnungen hinzufügen: geneigte Profile, Profilschnitte, Zeichnungsquerschnitte usw.

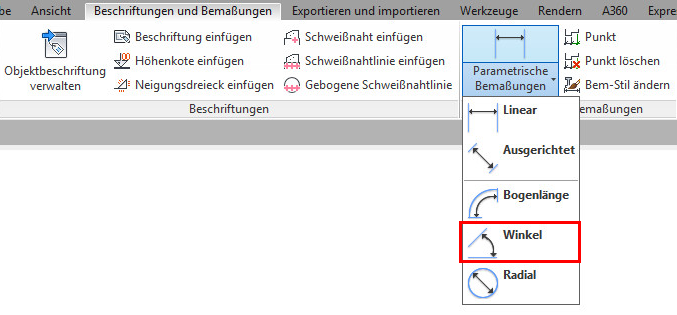

Um den Wert eines Winkels in einer Zeichnung anzuzeigen, verwenden Sie das Werkzeug Winkel messen auf der Registerkarte Beschriftungen und Bemaßungen.
Im folgenden Beispiel fügen Sie eine Winkelbemaßung hinzu, die den Querschnitt eines Rohrs darstellt.
Zum Hinzufügen der Winkelbemaßung sind die folgenden Schritte erforderlich:

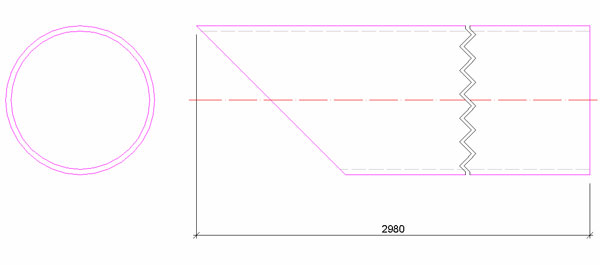

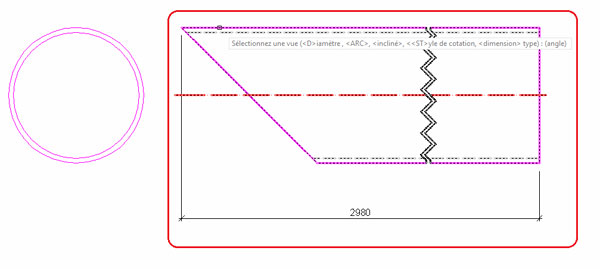

- Auswählen einer Ansicht: Klicken Sie auf die gewünschte Ansicht, der die Winkelbemaßung hinzugefügt werden soll.

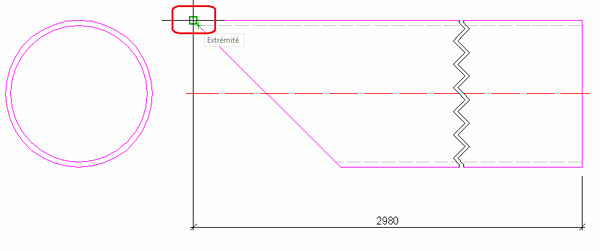

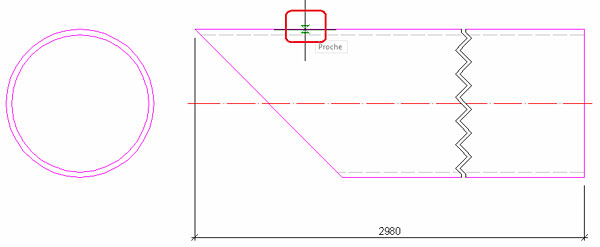

- Startpunkt "0" der Linie: Wählen Sie den Ursprungspunkt des Bemaßungswinkels am Schnittpunkt zweier Linien.

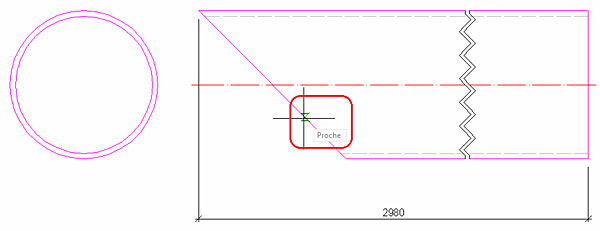

- Endpunkt "0" der Linie: Wählen Sie einen Punkt aus, der sich auf einer der Linien befindet, die den Winkel bilden.
- Platzierungspunkt der Maßlinie: Wählen Sie einen Punkt aus, der der Position der Winkelinformationen entspricht.

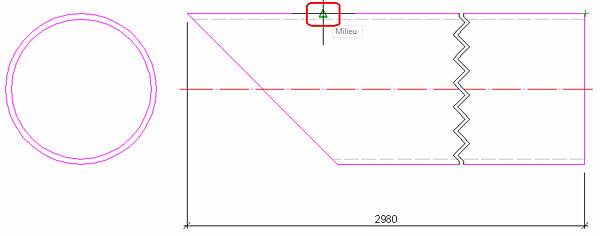

- Erster Punkt für die zweite Linie: Wählen Sie einen Punkt aus, der sich auf der zweiten Linie befindet, die den Winkel bildet.

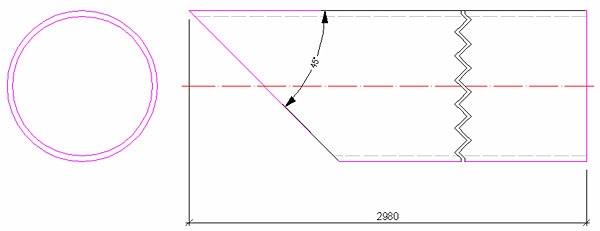

- Drücken Sie zweimal die Eingabetaste, um den Befehl zu beenden. Sie erhalten dann die Winkelbemaßung.
