Häufig gestellte Fragen: Wie werden elliptische Bleche oder gebogene Träger erstellt?

In der Praxis gibt es Situationen, in denen Elemente mit elliptischer Form erforderlich sind.

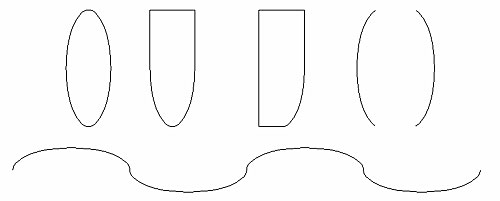

Um ein Blech mit einem elliptischen Umriss oder einen gebogenen Träger zu erstellen, der einem elliptischen Pfad folgt, müssen Sie eine elliptische Polylinie zeichnen.

Vorgabegemäß zeichnet AutoCAD Ellipsen, die nicht aus Polylinien bestehen und daher nicht als Basis für ein Blech oder einen Träger verwendet werden können. Daher müssen Sie AutoCAD zum Zeichnen von Ellipsen als Polylinien konfigurieren.

So erstellen Sie Ellipsen als Polylinien

1. Geben Sie in der Befehlszeile PELLIPSE ein.
2. Geben Sie 1 ein und drücken Sie die Eingabetaste.

Anmerkung: Die PELLIPSE-Einstellung wird in der Zeichnung gespeichert, sodass sie für jedes neue Modell festgelegt werden muss.

Sobald der Wert festgelegt ist, können Sie Ellipsen erstellen und ändern, um die gewünschte Form zu erstellen.

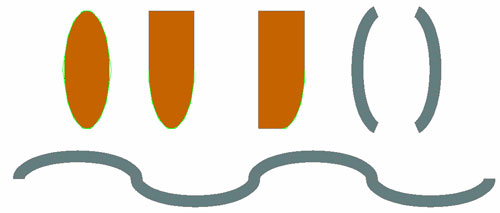

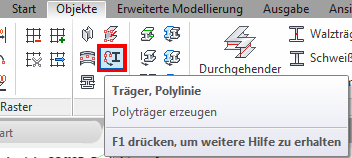

Nachdem Sie die Bearbeitung abgeschlossen haben, können Sie die neuen Formen in Träger oder Bleche konvertieren. Verwenden Sie hierfür den entsprechenden Befehl aus der Registerkarte Objekte , Gruppe Träger oder Bleche .
