Das Feld Schrumpfung wird für jedes Profil verwendet, das beim Zusammenbau durch Verformung länger oder kürzer wird (z. B. Rohre unter Druck). Die Länge des Trägers wird unter Berücksichtigung der Schrumpfung berechnet, das Gewicht hingegen ohne Schrumpfung. Dieses Feld befindet sich unter den Träger-Eigenschaften auf der Registerkarte Verhalten und stellt die Länge der Verformungen dar, die das Bauteil während der Installation erfährt.
Als Beispiel betrachten wir drei runde Hohlprofile, die jeweils 1000 mm lang sind und von denen das erste keine Schrumpfung, das zweite eine positive Schrumpfung von 100 mm und das dritte eine negative Schrumpfung von 100 mm aufweist.
Die drei Träger werden positioniert und in einer Zeichnung mit einem Träger-Zeichnungsstil detailliert. Es wird eine Stückliste erstellt und als Stückliste in Zeichnung in der erstellten Detailzeichnung hinzugefügt.

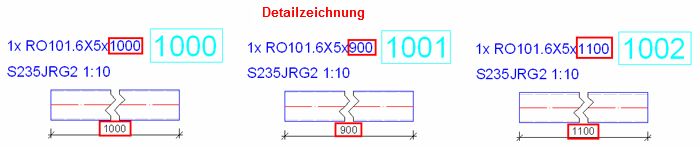

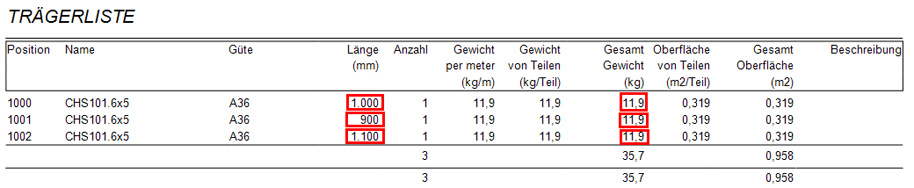

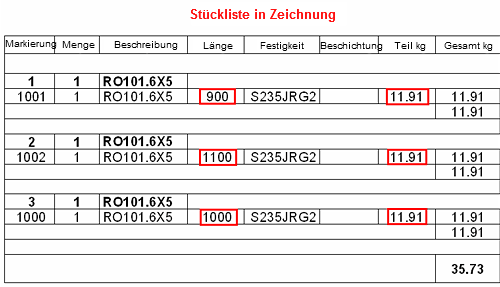

Werte Gewicht und Länge in einer Stückliste, Stückliste in Zeichnung und Detailzeichnung:
Die Länge des Trägers in Detailzeichnungen und Stücklisten wird unter Berücksichtigung des Schwindungswerts berechnet, wodurch die Länge des Einzelteils die endgültige Länge ist. Die Verformungen werden auf der Baustelle hinzugefügt, wenn das Bauteil in die Baugruppe eingefügt wird. Das Gewicht des Trägers in Detailzeichnungen und Stücklisten berücksichtigt nicht den Schwindungswert, da das Gesamtgewicht des Teils in beiden Fällen, also bevor und nachdem die Verformungen auf der Baustelle sind, identisch ist.
