Häufig gestellte Fragen: Wie wird die Schwerlinie in einer Detailzeichnung angezeigt?

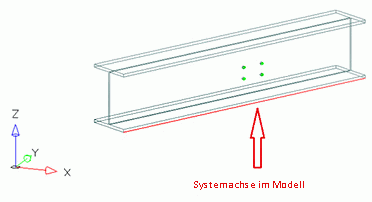

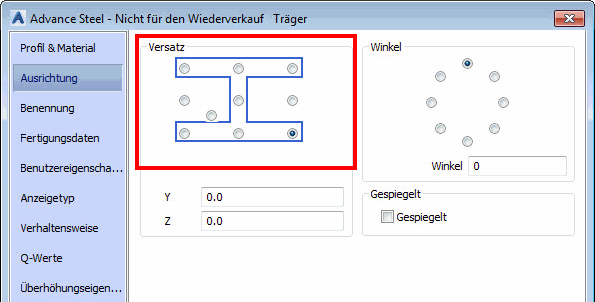

Vorgabegemäß liegt beim Erstellen eines Trägers die Systemachse im Schwerpunkt. Die Systemachse eines Trägers ist die rote Linie im Modell, die zwischen dem Anfangs- und Endpunkt erstellt wird. Um diese Achse wird der Träger positioniert, wenn Sie verschiedene Versatzpunkte im Dialogfeld Advance Eigenschaften auswählen.

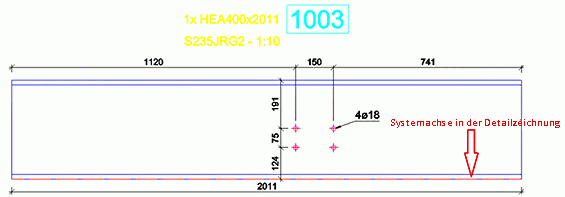

In Detailzeichnungen wird diese Achse an derselben Position angezeigt, an der sie im Modell eingefügt wurde. Wenn der Träger im Modell erstellt wird und die Systemachse sich auf einem Flansch des Trägers befindet, überlappt die Achse die Kontur des Trägers.

Die Schwerlinie ist die Achse, die im Schwerpunkt des Profils erstellt wird. Diese Linie kann nur in Detailzeichnungen angezeigt werden. Die Schwerlinie und die Systemachse sind zwei unterschiedliche Dinge.

Um die Schwerlinie in Detailzeichnungen anzuzeigen, müssen Sie den Zeichnungsstil wie folgt konfigurieren:

1. Öffnen Sie die Zeichnungsstil-Verwaltung: Klicken Sie in der Multifunktionsleiste auf (Zeichnungsstil-Verwaltung):
   • Ausgabe Dokumentenmanager (Zeichnungsstil Verwaltung)
2. Navigieren Sie zu dem Zeichnungsstil des Einzelteils, den Sie ändern möchten, und öffnen Sie dann die Ansicht, in der Sie die Schwerlinie anzeigen wollen.
3. Wählen Sie Darstellung und Beschriftung > Träger > Darstellung und ändern Sie den Darstellungsstil des Trägers in einen beliebigen anderen vordefinierten Darstellungsstil, der den Namen Schwerlinie enthält (z. B. SichtbarVerdecktSchwerlinie).

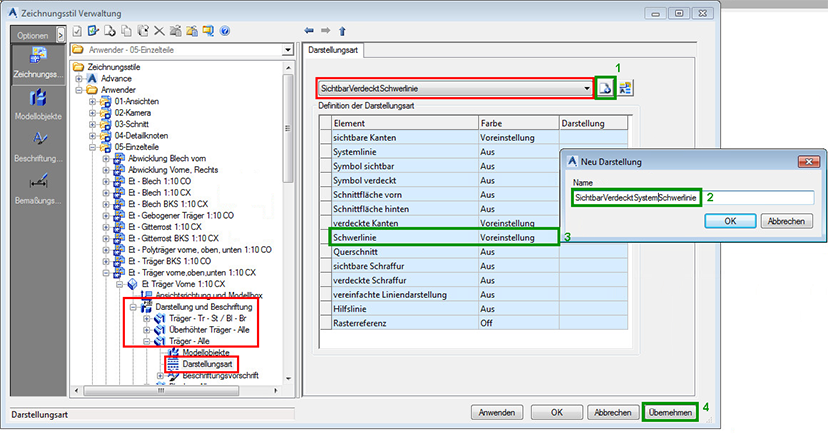

So erstellen Sie einen neuen Darstellungsstil für einen Träger:

1. Wählen Sie SichtbarVerdecktSystem aus und klicken Sie auf Neu (1).
2. Benennen Sie im Popup-Fenster den Darstellungsstil als SichtbarVerdecktSystemSchwerlinie und klicken Sie auf OK (2).
3. Setzen Sie dann Schwerlinie - Farbe mithilfe der Dropdown-Liste auf Vorgabe (3).
4. Klicken Sie auf Anwenden (4), um die Änderungen am Zeichnungsstil zu speichern.

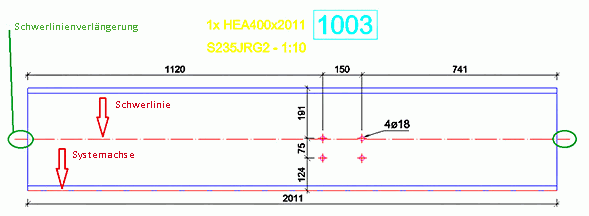

Die folgende Abbildung zeigt die Detailzeichnung, die sich aus dem geänderten Zeichnungsstil ergibt.

Die beiden Vorgaben, die die Erstellung und den Längenwert der Schwerlinien-Erweiterung steuern, sind:

• Verlängert die Schwerlinie im Detail
• Verlängerung der Schwerlinie im Detail

Die Vorgabeeinstellungen sind in den Management Tools unter Voreinstellungen > Zeichnung-Darstellung > Kategorie Allgemein verfügbar.
