Erstellen einer allgemeinen Anordnungsansicht mithilfe eines Zeichnungsstils

Sie können eine Ansicht erstellen, wobei Sie einen Zeichnungsstil entweder aus der Zeichnungsprozesspalette oder aus dem Prozessmanager verwenden.

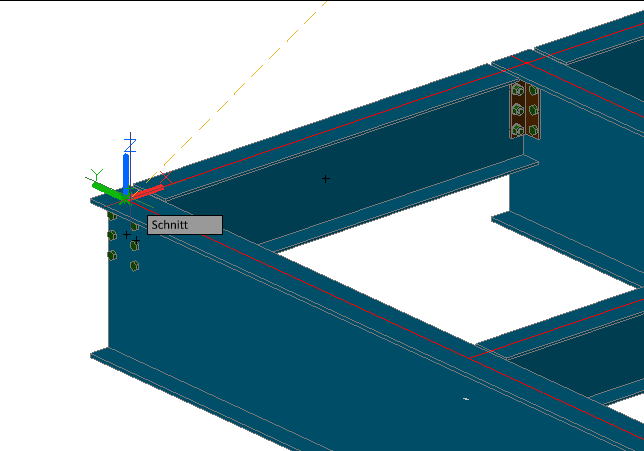

1. Legen Sie mithilfe des Werkzeugs BKS verschieben aus der Werkzeugpalette Advance Steel > Kategorie BKS das BKS entsprechend fest, um die Ansicht in der XY-Ebene zu erstellen.





2. Wählen Sie den Zeichnungsstil Draufsicht - Linie aus.

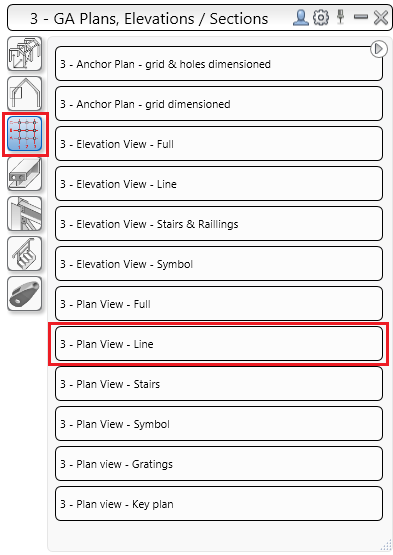

   1. Über die Zeichnungsstilpalette > Kategorie GA Plans, Elevations / Sections:. Greifen Sie über die Registerkarte Ausgabe > Dokumente drauf zu.

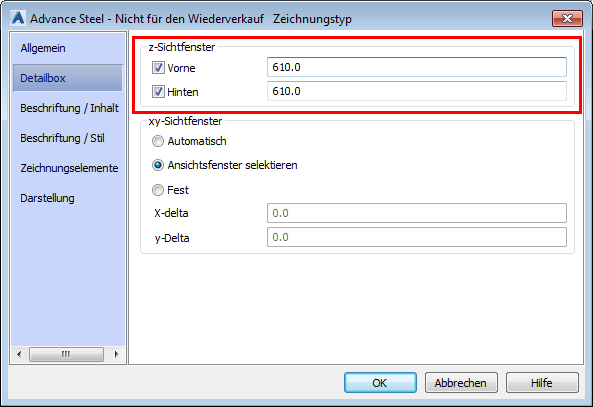

      • Das Fenster Zeichnungstyp wird geöffnet und auf der Registerkarte Detailbox werden die Parameter des Z-Ansichtsfensters angezeigt.
      • Klicken Sie im Fenster Zeichnungstyp auf OK.

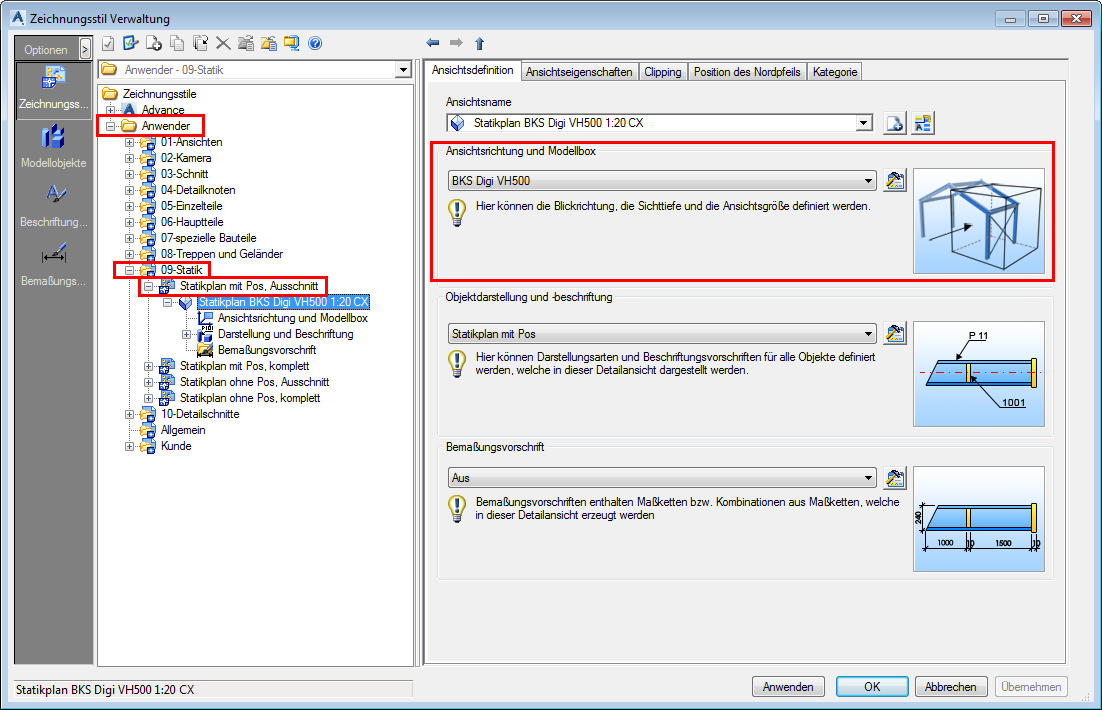

   2. Zeichnungsstil Verwaltung > Kategorie Anwender > GA Plans, Elevations / Sections: Greifen Sie über die Registerkarte Ausgabe > Gruppe Dokumentenmanager auf die Zeichnungsstil-Verwaltung zu.
      • Das Fenster Zeichnungsstil Verwaltung wird geöffnet.
      • Klicken Sie auf der Registerkarte Ansichtsdefinition auf die Schaltfläche Festlegen neben der Dropdown-Liste Ansichtsrichtung und Modellbox.

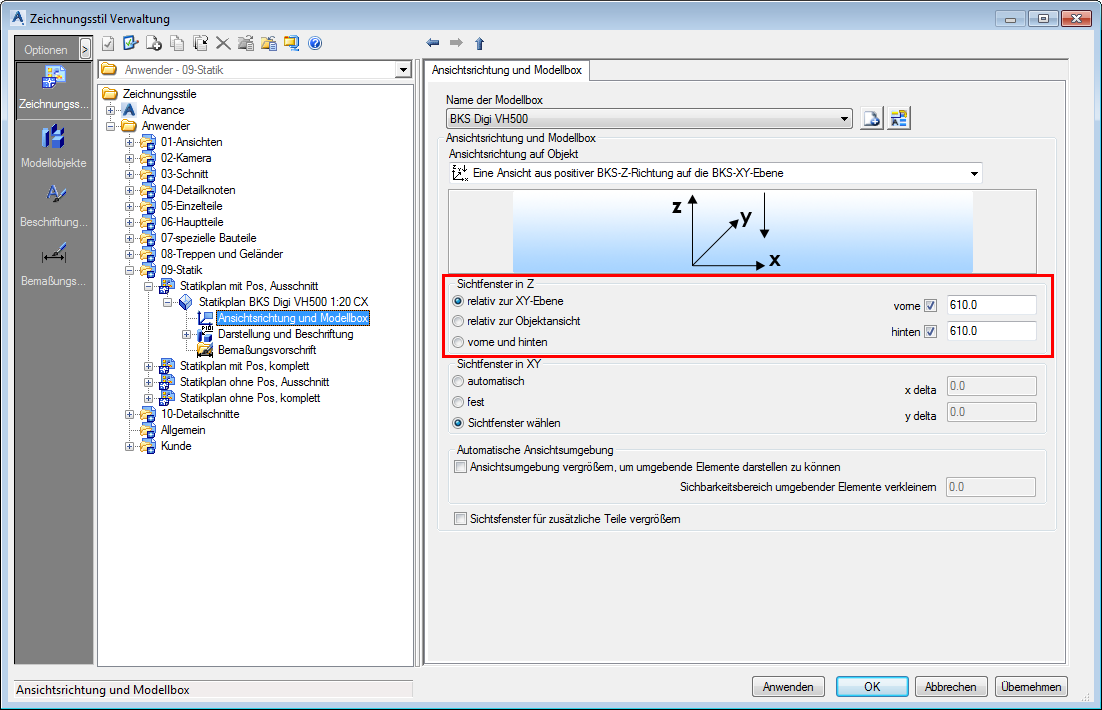

      • Die Registerkarte Ansichtsrichtung und Modellbox wird geöffnet. Hier werden die Parameter des Z-Ansichtsfensters angezeigt.





      • Klicken Sie im Fenster Zeichnungsstil Verwaltung auf Anwenden.

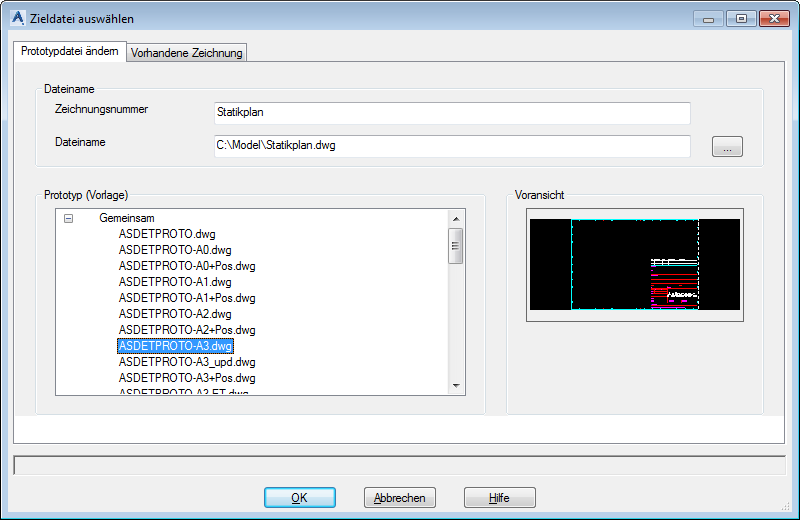

3. Nach Auswahl des Zeichnungsstils wird das Fenster Zieldatei auswählen geöffnet. Benennen Sie Ihre Zeichnung, wählen Sie einen Prototyp und klicken Sie auf OK.

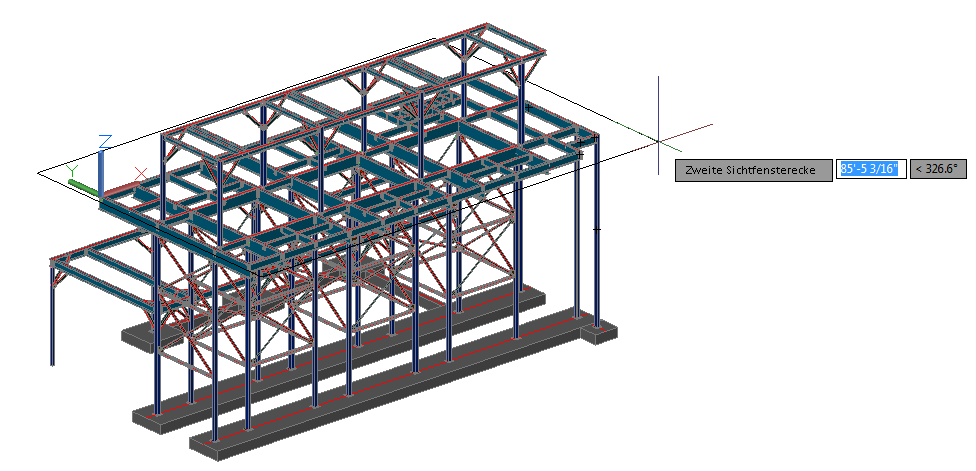

4. Erstellen Sie das Sichtfenster.

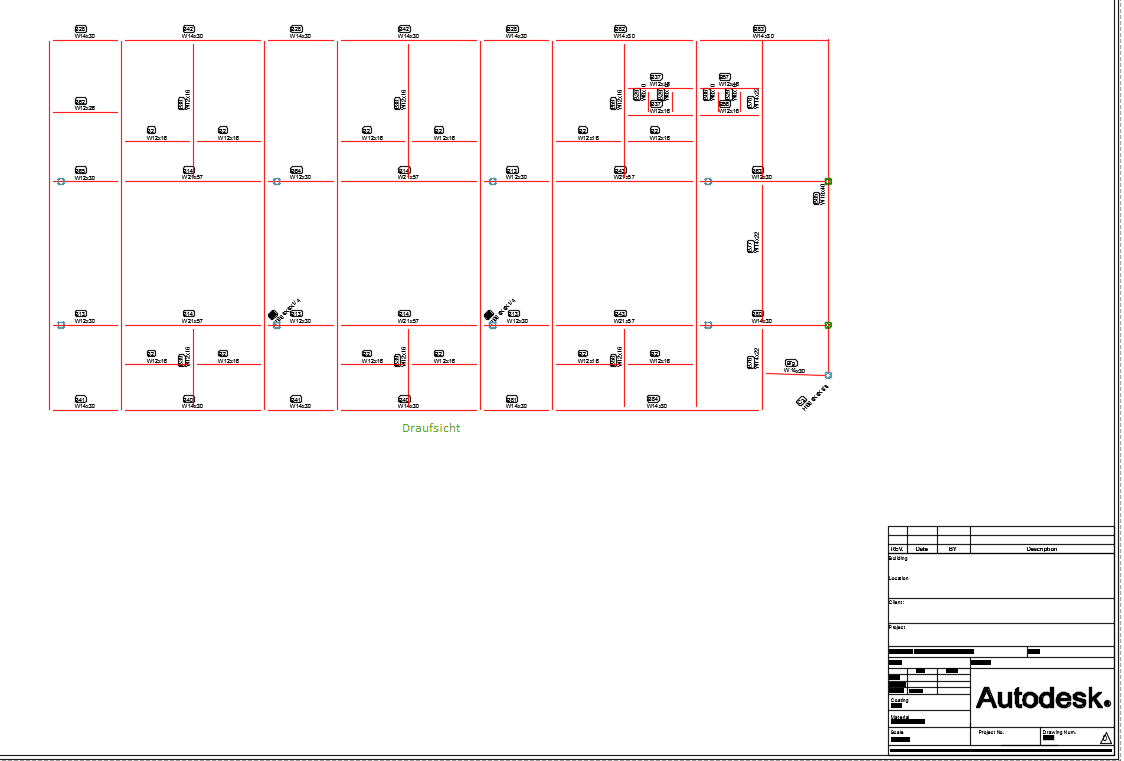

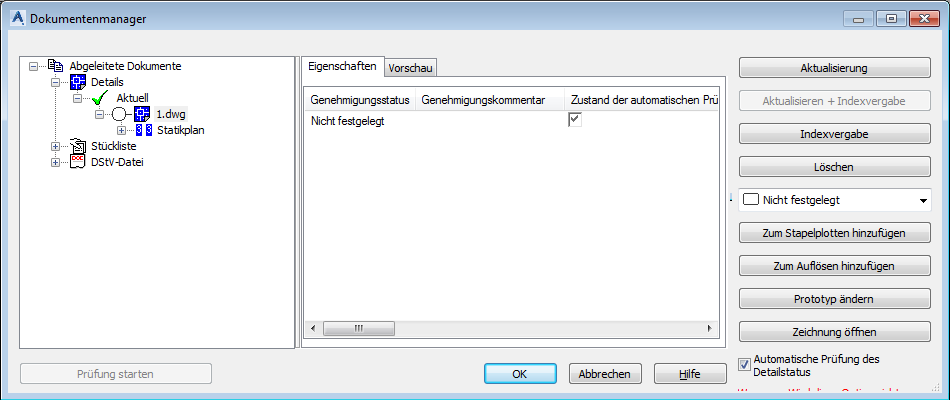

5. Ihre Ansicht wird erstellt und Sie können sie über den Dokumentenmanager (Registerkarte Ausgabe, Gruppe Dokumentenmanager) abrufen.
