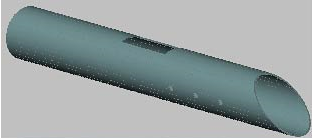

Rohrprofile können in NC-Dateien auf zweierlei Weise dargestellt werden:
- als normale Träger, wenn ihr Profilname verwendet wird (z. B. RO323.9X8)
- als abgewickeltes Profil, das als Blech beschrieben wird, wobei der verwendete Name mit zwei Voreinstellungen angepasst werden kann.
Um zwischen diesen Verhaltensweisen zu wechseln, ändern Sie in Management Tools den Wert der entsprechenden Voreinstellung.

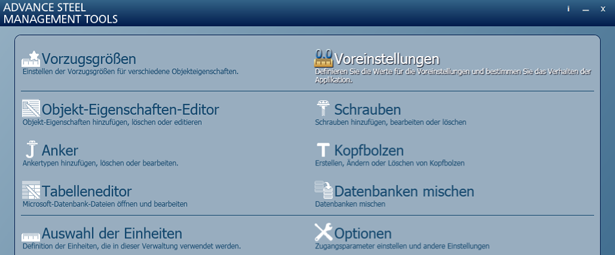

- Starten Sie die Management Tools: Start
Einstellungen
(Management Tools).
- Wählen Sie Voreinstellungen.

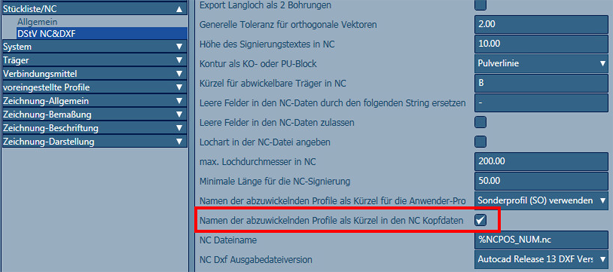

- Suchen Sie die Voreinstellung Namen der abzuwickelnden Profile als Kürzel in den NC Kopfdaten, die sich in der Kategorie Stückliste/NC befindet.
-

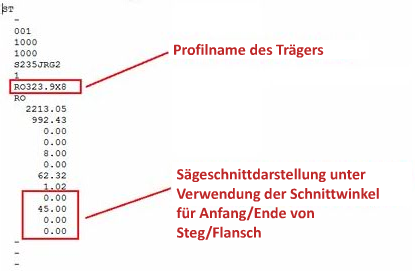

- Das Rohr wird in der NC-Datei als normaler Träger dargestellt, wie im folgenden Beispiel:
-
-
n
- Die anderen Blöcke, d. h. für Löcher, Innenkonturen usw., werden mithilfe von Koordinaten am entwickelten Rohr dargestellt.
-
- Mit dieser Einstellung wird der Name des abgewickelten Trägers angegeben und dieser wird in der NC-Datei als Blech beschrieben. Dies bedeutet, dass die Außenkontur nicht mehr durch Sägeschnitte beschrieben wird, sondern durch einen AK-Block (Außenkonturenblock).
Zum Einstellen des Namens gibt es zwei Voreinstellungen:
- Kürzel für abwickelbare Träger in NC: Legt das Codeprofil fest – Zeile 8 im ST-Block.
- Profilname für abwickelbare Träger in NC: Schreibt den Profilnamen in den ST-Block (Zeile 7). Der Name wird aus vier Variablen und etwaigem Benutzertext erstellt.
Die folgenden vier Variablen werden verwendet:

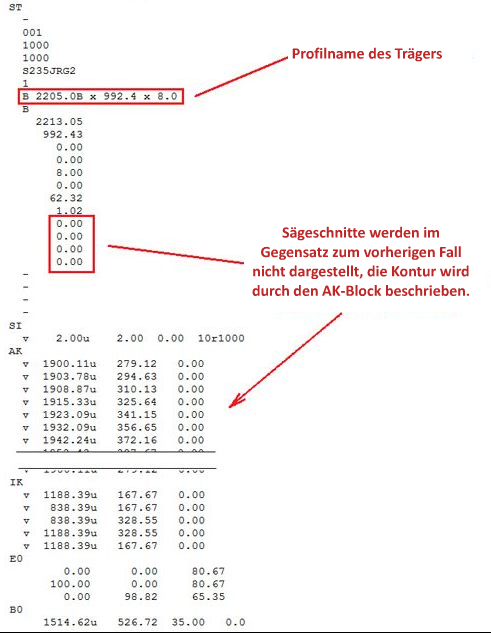

%ProfCode Kürzel: Hierfür wird der im Kürzel für abgewickelte Träger in der NC-Voreinstellung verwendete Wert gelesen. %Length Die Länge des durch das abgewickelte Profil beschriebenen Blechs. Diese Länge wird abhängig davon berechnet, wie die Voreinstellung zum Erstellen von Vorlagen für Schablonen festgelegt wird. Wenn Sie beispielsweise eine Innenkontur festlegen und das Profil einen Kürzungsschnitt in einem bestimmten Winkel aufweist, ist die Innenkontur kürzer als die Außenkontur (letztere ist die eigentliche Profillänge). Diese Variable verwendet also ersteren Wert, der sich von der im ST-Block angegebenen Profillänge unterscheidet. %Width Die Breite des durch das abgewickelte Profil beschriebenen Blechs. %Thickness Die Dicke des durch das abgewickelte Profil beschriebenen Blechs. Beispiel für die Darstellung des Rohrs mit dieser Einstellung in der NC-Datei:
