Häufig gestellte Fragen: Wie kann die Definition des Zeichnungsdateinamens in einem Detaillierungsprozess geändert werden?

Die Detailzeichnungsnamen werden auf Basis einer Einstellung im Prozessmanager ausgegeben. Dieser Name kann geändert und mithilfe von Variablen kann er angepasst werden. Zum Ändern des Detailzeichnungsnamens müssen Sie:

1. Den Prozessmanager öffnen:
   • Ausgabe Dokumentenmanager (Prozessmanager)

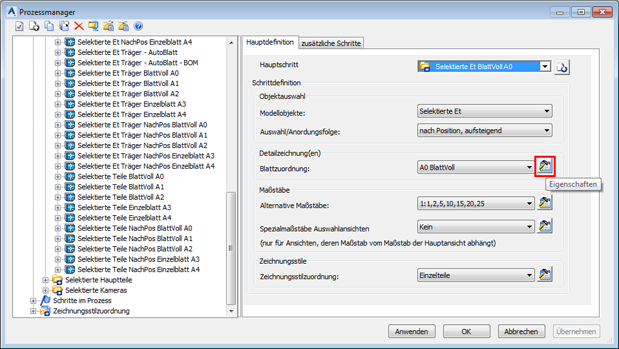

2. Wählen Sie den Vorgang mit dem zu ändernden Dateinamen aus und klicken Sie im Bereich Detailzeichnung(en) auf das Symbol Eigenschaften.



3. Im Feld Zeichnungsname können Sie den Dateinamen für die Detailzeichnungen definieren, die durch diesen Vorgang erstellt werden. Es kann jeder Name verwendet werden. Zusätzlich können diesem Namen Variable zum Extrahieren verschiedener Modellinformationen (als Positionsnummer der detaillierten Objekte) hinzugefügt werden.

Diese Variablen lauten:

• Flach (%Flat)

  Diese Variable ist ein Zähler für die durch den Prozess detaillierten Seiten. Dabei wird ein Parameter benötigt, der die maximale Anzahl an Ziffern für die Anzahl an Seiten definiert. Wenn diese Variable beispielsweise für mehr als 100 Seiten verwendet muss, dann sollte die Variable in etwa wie %Flat(03) aussehen. Demnach beginnt der Zähler mit 001, 002...und endet mit 999.

• Positionsnummer (%PosNum)

  Mit dieser Variablen wird die Positionsnummer des Elements hinzugefügt. Dies ist für Prozesse geeignet, die Baugruppen oder nur Einzelteile auf einer Seite detaillieren. Dabei wird die Hauptteilnummer angezeigt, wenn das detaillierte Element ein Hauptteil ist, für andere Elemente hingegen die Einzelteilnummer (wenn die Datei eine Baugruppe enthält, zeigt diese Variable stets die Hauptteilnummer an.

• Sequenznummer (%SequenceNumber)

  Diese Variable wird zusammen mit anderen Variablen verwendet. Sie erstellt eine Sequenz aus anderen Variablen, die den Namen zu ihrer Unterscheidung angehängt werden. Sie kann zum Beispiel in Verbindung mit Positionsnummern in Fällen verwendet werden, in denen zwei oder mehrere Zeichnungen dieselbe Hauptteilnummer enthalten, beispielsweise 1000. In diesem Beispiel haben beide Zeichnungen die Positionsnummer 1000, aber die Sequenznummern 1 und 2.

• Einzelteilnummer (%SinglePartPosNum)

  Diese Variable zeigt nur die Einzelteilnummer an, unabhängig davon, ob das Element ein Hauptteil oder ein Einzelteil ist.

• Modellname (%ModelName)

  Diese Variable schreibt den Namen des Modells in den Detailzeichnungsnamen.

• Prototyp (%Prototype)

  Diese Variable zeigt den im Feld Seitenformat, Seitengröße für Zeichnungslayout definieren (z. B. A2, A3 usw.) gefundenen Wert an.
