Häufig gestellte Fragen: Wie kann eine benutzerdefinierte Stufe zum Wendeltreppen-Anschluss hinzugefügt werden?

Advance Steel ermöglicht das Hinzufügen von benutzerdefinierten Stufen zum Wendeltreppen-Makro.

Um eine benutzerdefinierte Stufe für eine Wendeltreppe zu erstellen, folgen Sie den folgenden Schritten:

1. Erstellen Sie die Stufe in einer neu erstellten Zeichnung mit dem BKS, das sich in der Mitte des Mittelpfostens auf der oberen Ebene der Stufe befindet, wobei die X-Achse parallel zum Stufenansatz liegt.



   Anmerkung: Die Stufe kann mit mehreren Bauteilen verschiedener Materialien erstellt werden.
2. Speichern Sie die Zeichnung im folgenden Ordner: ...Autodesk\Advance Steel 2015\Shared\Support\Symbols\
3. Um die Stufe in den Anschluss zu importieren, nehmen Sie die folgenden Einstellungen vor:

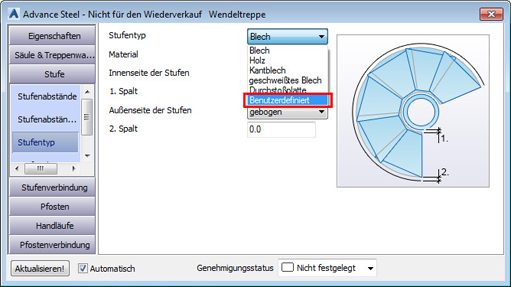

   Wählen Sie Benutzerdefiniert aus der Dropdown-Liste Stufentyp (wie in der ersten Abbildung gezeigt).

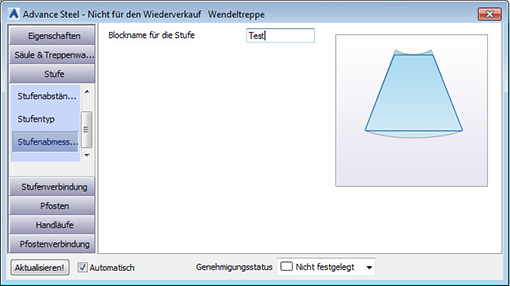

   Geben Sie auf der Registerkarte Stufenabmessungen den Namen der Zeichnung ein, in der Sie die erstellte Stufe gespeichert haben (wie in der folgenden Abbildung gezeigt).
