So fügen Sie einer Treppenkomponente einen Körpermodifikator hinzu

Gehen Sie wie folgt vor, um einen Körpermodifikator zu erstellen und ihn einem Tragwerk hinzuzufügen.

Ein dreidimensionaler (3D-)Körpermodifikator kann aus einem Massenelement, einer Massengruppe oder einem beliebigen anderen AEC-Objekt mit Masse erstellt werden. Körpermodifikatoren können auch aus ACIS-Volumenkörpern oder Blöcken erstellt werden, die 3D-Körper bilden. Sie müssen das Objekt zuerst an der gewünschten Position in der Zeichnung platzieren, bevor Sie es als Körpermodifikator definieren.

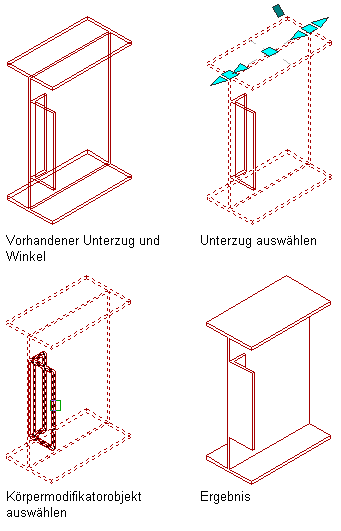

Die folgende Abbildung zeigt die Verwendung eines Winkels als Körpermodifikator beim Einfügen eines Unterzugs.

Hinzufügen eines Körpermodifikators zu einem Tragwerk

1. Platzieren Sie das Objekt an der Position, an der Sie dem Tragwerk den Körpermodifikator hinzufügen möchten.
2. Wählen Sie das Tragwerk aus, das Sie mit dem Körpermodifikator ändern möchten.
3. Klicken Sie auf Registerkarte TragwerkGruppe ÄndernDropdown KörpermodifikatorenHinzufügen.
4. Wählen Sie das Objekt aus, das Sie dem Tragwerk hinzufügen möchten.

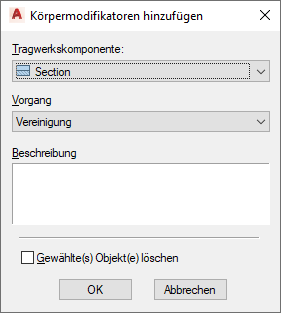

5. Wählen Sie im Dialogfeld Körpermodifikatoren hinzufügen für Operation den Eintrag Vereinigung.


6. Geben Sie eine Beschreibung für den Körpermodifikator ein.
7. Wählen Sie Gewählte Objekte löschen, wenn das ursprüngliche Objekt nicht beibehalten werden soll, oder deaktivieren Sie diese Option, um das Objekt in der Zeichnung zu belassen.
8. Klicken Sie auf OK.
