Gehen Sie wie folgt vor, um einen dreidimensionalen Körpermodifikator zu erstellen und ihn von einem Tragwerk zu subtrahieren.
Ein dreidimensionaler (3D-)Körpermodifikator kann aus einem Massenelement, einer Massengruppe oder einem beliebigen anderen AEC-Objekt mit Masse erstellt werden. Körpermodifikatoren können auch aus ACIS-Volumenkörpern oder Blöcken erstellt werden, die 3D-Körper bilden. Sie müssen das Objekt zuerst an der gewünschten Position in der Zeichnung platzieren, bevor Sie es als Körpermodifikator definieren.

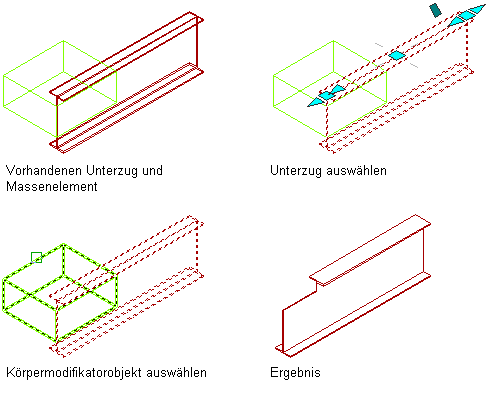

Die folgende Abbildung zeigt, wie Sie mithilfe eines quaderförmigen Massenelements, das als Körpermodifikator eingesetzt wird, einen Teil eines Unterzugs auszuschneiden.
Subtrahieren eines Körpermodifikators von einem Tragwerk
- Platzieren Sie das Objekt an der Position, an der Sie den Körpermodifikator vom Tragwerk subtrahieren möchten.
- Wählen Sie das Tragwerk aus, das Sie mit dem Körpermodifikator ändern möchten.
- Klicken Sie auf
.
- Wählen Sie das Objekt aus, das von dem Tragwerk subtrahiert werden soll.

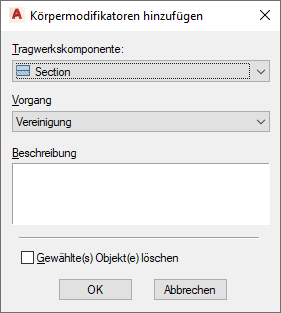

- Wählen Sie im Dialogfeld Körpermodifikatoren hinzufügen für Operation den Eintrag Differenz.
- Geben Sie eine Beschreibung für den Körpermodifikator ein.
- Wählen Sie Gewählte Objekte löschen, wenn das ursprüngliche Objekt nicht beibehalten werden soll, oder deaktivieren Sie diese Option, um das Objekt in der Zeichnung zu belassen.
- Klicken Sie auf OK.
