So ersetzen Sie ein Tragwerk durch einen Körpermodifikator

Gehen Sie wie folgt vor, um einen dreidimensionalen Körpermodifikator zu erstellen und ein Tragwerk durch den Modifikator zu ersetzen.

Ein dreidimensionaler (3D-)Körpermodifikator kann aus einem Massenelement, einer Massengruppe oder einem beliebigen anderen AEC-Objekt mit Masse erstellt werden. Körpermodifikatoren können auch aus ACIS-Volumenkörpern oder Blöcken erstellt werden, die 3D-Körper bilden. Sie müssen das Objekt zuerst an der gewünschten Position in der Zeichnung platzieren, bevor Sie es als Körpermodifikator definieren.

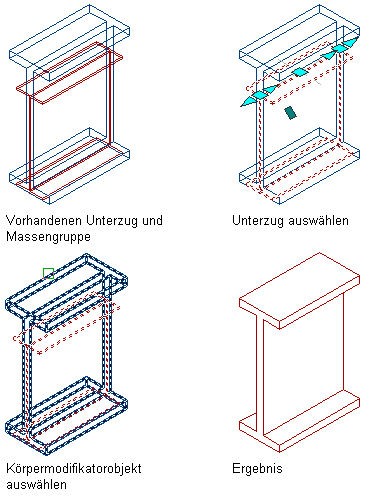

Die folgende Abbildung zeigt, wie Sie einen Unterzug durch eine als Körpermodifikator verwendete Massengruppe ersetzen.

Ersetzen eines Tragwerks durch einen Körpermodifikator

1. Platzieren Sie das Objekt an der Position, an der Sie das Tragwerk durch den Körpermodifikator ersetzen möchten.
2. Wählen Sie das Tragwerk aus, das Sie mit dem Körpermodifikator ändern möchten.
3. Klicken Sie auf Registerkarte TragwerkGruppe ÄndernDropdown KörpermodifikatorenHinzufügen.
4. Wählen Sie das Objekt aus, das das Tragwerk ersetzen soll.

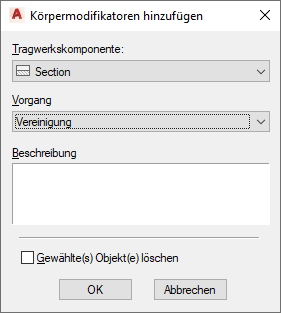

5. Wählen Sie im Dialogfeld Körpermodifikatoren hinzufügen für Operation den Eintrag Ersetzen.


6. Geben Sie eine Beschreibung für den Körpermodifikator ein.
7. Wählen Sie Gewählte Objekte löschen, wenn das ursprüngliche Objekt nicht beibehalten werden soll, oder deaktivieren Sie diese Option, um das Objekt in der Zeichnung zu belassen.
8. Klicken Sie auf OK.
