Signal - Quellbezeichnung (Dialogfeld)

Fügt einen Quellsignalpfeil für einen Draht ein und überträgt die Drahtnummer an die Zieldrahtnetze.

Finden

 Befehlseingabe:  AESOURCE

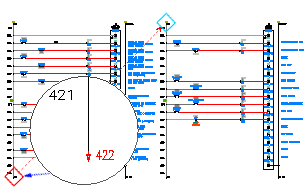

Die Drahtnummer aus einem Drahtnetz mit Quellpfeilen wird in alle zugehörigen Drahtnetze mit Zielpfeilen kopiert. Geben Sie eine Bezeichnung in Form einer eindeutigen Nummer, eines eindeutigen Wortes oder eines eindeutigen Begriffs mit maximal 32 Zeichen ein, über die intern eine Verbindung zwischen dem Quelldrahtnetz und allen Zieldrahtnetzen hergestellt wird.

Wenn Sie die Signalbezeichnung in einem der Quellpfeile aktualisieren, werden die Quell- und Zielpfeile mit derselben Signalbezeichnung in allen Zeichnungen aktualisiert.

Bezeichnung	Gibt die Bezeichnung für das Quellsignal an.
Verwenden	Fügt den angegebenen Wert in das Bezeichnungsfeld ein.
Beschreibung	Gibt die Beschreibung des Quellsignals an.
Standardeinstellungen	Öffnet die Textdatei WDSRCDST.WDD, in der Sie aus einer Liste mit vorgegebenen Beschreibungen eine Auswahl treffen können.
Zuletzt	Zeigt eine Auswahlliste mit Bezeichnungen an, die in dieser Sitzung verwendet wurden.
Zeichnung	Zeigt eine Auswahlliste mit Bezeichnungen an, die in der aktiven Zeichnung verwendet wurden.
Projekt	Zeigt eine Auswahlliste mit Bezeichnungen an, die im aktiven Projekt verwendet wurden.
Suchen	Folgt dem Drahtnetz und sucht einen Zielpfeil am anderen Ende. Wenn gefunden, wird die Signalbezeichnung im Bezeichnungsfeld angezeigt.
Auswahl	Schließt das Dialogfeld vorübergehend, damit Sie ein vorhandenes Drahtnetz auswählen können. Wenn ein vorhandener Zielpfeil gefunden wird, wird die Signalbezeichnung im Bezeichnungsfeld angezeigt.
Signalpfeilstil	Gibt den Pfeilstil für das Quellsignal an.
OK	Schließt das Dialogfeld und aktualisiert alle verknüpften Zielpfeile.
