Sie können jetzt die Änderungen an der Zeichnungsdatei, die als externe Referenz (XRef-Datei) an die aktuelle Zeichnung angehängt ist, vergleichen und anzeigen.

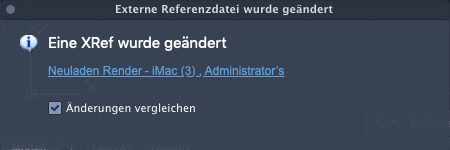

Wenn sich eine referenzierte Zeichnung geändert hat, wird in der linken unteren Ecke des Anwendungsfensters eine Positionsnummern-Meldung eingeblendet.

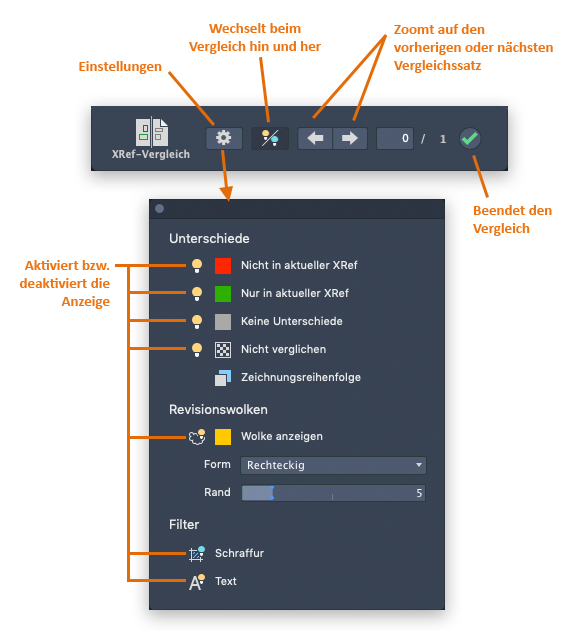

Aktivieren Sie Änderungen vergleichen, um die Unterschiede in der aktuellen Zeichnung anzuzeigen. Klicken Sie dann auf den Link in der Positionsnummern-Meldung, um die geänderte XRef-Datei neu zu laden. Die Bildleiste XRef-Vergleich wird automatisch angezeigt. Änderungen an der referenzierten Zeichnung oder einer verglichenen Zeichnung werden mithilfe von Revisionswolken hervorgehoben. Wenn Sie den Vergleich schließen, wird die XRef-Datei neu geladen.
Sie können auch die XRef-Änderungen in der Palette Referenzmanager vergleichen. Klicken Sie mit der rechten Maustaste auf den XRef-Namen, und wählen Sie aus den Optionen im Menü Vergleichen:
- Letzte Änderungen. Vergleicht die ausgewählte XRef-Datei mit der neuesten Version der referenzierten Zeichnungsdatei.
- Ausgewählte Datei. Öffnet ein Standarddialogfeld zur Dateiauswahl, in dem Sie eine Zeichnungsdatei zum Vergleichen mit der angegebenen XRef-Datei auswählen können.
Neue Befehle
XVERGLEICH – Vergleicht eine zugeordnete XRef-Datei mit dem neuesten Status der referenzierten Zeichnungsdatei.
XVERGLEICHSCHL – Schließt den Werkzeugkasten XRef-Vergleich und beendet den Vergleich.
XVERGLEICHNÄCHST – Zoomt auf den nächsten Änderungssatz des Ergebnisses des XRef-Vergleichs.
XVERGLEICHVOR – Zoomt auf den vorherigen Änderungssatz des Ergebnisses des XRef-Vergleichs.
Neue Systemvariablen
COMPARESHOWCONTEXT – Steuert die Sichtbarkeit von Objekten, die beim XRef-Vergleich nicht verwendet werden.
XCOMPAREBAKPATH – Gibt den Pfad an, unter dem die XRef-Sicherungsdatei gespeichert wird.
XCOMPAREBAKSIZE – Legt die Größe des Ordners fest, in dem die XRef-Sicherungsdatei gespeichert wird.
XCOMPARECOLORMODE – Ändert den visuellen Effekt von Objekten in der Host-Zeichnung während eines XRef-Vergleichs.
XCOMPAREENABLE – Ermöglicht den Vergleich zwischen einer XRef-Datei und der referenzierten Zeichnungsdatei.
