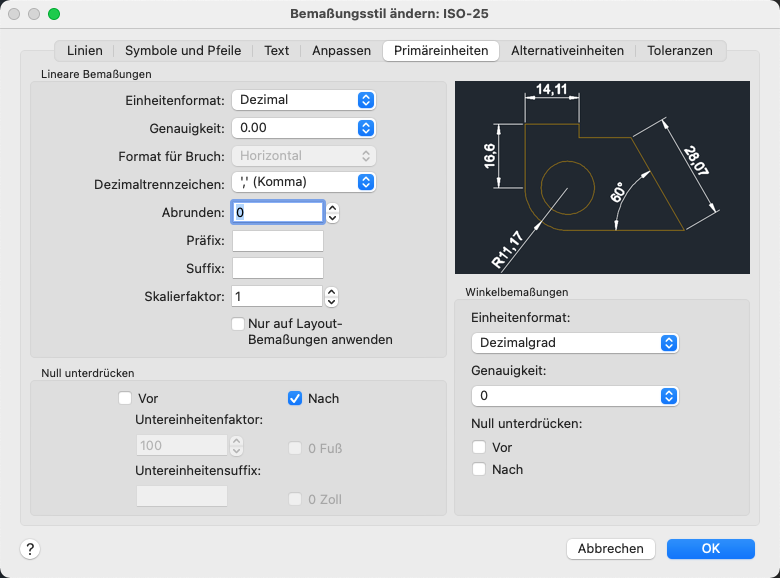

Registerkarte Primäreinheiten (Bemaßungsstil-Manager)

Legt das Format und die Genauigkeit der primären Bemaßungseinheiten fest und bestimmt die Präfixe und Suffixe für den Maßtext.

BEMSTIL (Befehl)

Werkzeugsatz: Registerkarte Konstruktion > Gruppe Bemaßung > Bemaßungsstil : > Ändern.

Liste der Optionen

Die folgenden Optionen sind verfügbar:

Lineare Bemaßungen

Einstellung von Format und Genauigkeit für lineare Bemaßungen.

Einheitenformat

Bestimmt das aktuelle Einheitenformat für alle Bemaßungsarten, mit Ausnahme der Winkelbemaßungen. (Systemvariable DIMLUNIT)

Die relativen Größen von Zahlen in untereinander angeordneten Brüchen basieren auf der Systemvariablen DIMTFAC (in der gleichen Weise, wie diese Systemvariable für Toleranzwerte verwendet wird).

Genauigkeit

Setzt die Anzahl der Dezimalstellen im Maßtext fest und zeigt sie an. (Systemvariable DIMDEC)

Format für Bruch

Legt das Format für Brüche fest. (Systemvariable DIMFRAC)

Dezimaltrennzeichen

Bestimmt das Trennzeichen für Dezimalzahlen. (Systemvariable DIMDSEP)

Abrunden

Bestimmt die Rundungsregeln für die Maßangaben bei allen Bemaßungstypen, mit Ausnahme der Winkelbemaßungen. Wenn Sie hier den Wert 0.25 eingeben, werden alle Abstände auf die nächste Viertelstufe gerundet. Wenn Sie den Wert 1.0 eingeben, werden alle Abstände auf die nächste Ganzzahl gerundet. Die Anzahl der Ziffern hinter dem Dezimaltrennzeichen hängt von der Einstellung Genauigkeit ab. (Systemvariable DIMRND)

Präfix

Fügt ein Präfix in den Maßtext ein. Geben Sie einen Text ein, oder verwenden Sie Steuercodes zur Anzeige von Sonderzeichen. Mit dem Steuercode %%c wird beispielsweise das Durchmessersymbol angezeigt. Wenn Sie ein Präfix eingeben, werden alle vorgegebenen Präfixe überschrieben, beispielsweise die Präfixe für Durchmesserbemaßungen oder Radiusbemaßungen. (Systemvariable DIMPOST)

Wenn Sie Toleranzen angeben, wird das Präfix an die Hauptbemaßung und an die Toleranzen angefügt.

Suffix

Fügt ein Suffix in den Maßtext ein. Geben Sie einen Text ein, oder verwenden Sie Steuercodes zur Anzeige von Sonderzeichen. Bei der Eingabe von mm erhalten Sie beispielsweise den abgebildeten Maßtext. Geben Sie ein Suffix ein, werden alle vorgegebenen Suffixe überschrieben. (Systemvariable DIMPOST)

Wenn Sie Toleranzen angeben, wird das Suffix an die Hauptbemaßung und an die Toleranzen angefügt.

Skalierfaktor

Legt einen Skalierfaktor für lineare Bemaßungen fest. Es wird empfohlen, den Vorgabewert von 1.00 beizubehalten. Wenn Sie beispielsweise den Wert 2 eingeben, wird die Bemaßung für eine 1 Zoll lange Linie als 2 Zoll lange Linie dargestellt. Der Wert gilt nicht für Winkelbemaßungen und wird nicht auf die Rundungswerte bzw. Plus- oder Minustoleranzen angewandt. (Systemvariable DIMLFAC)

Nur auf Layout-Bemaßung anwenden

Wendet den Faktor der Bemaßungsskalierung nur auf die in Layout-Ansichtsfenstern erstellten Bemaßungen an. Diese Einstellung sollte nur aktiviert werden, wenn Sie nichtassoziative Bemaßungen verwenden. (Systemvariable DIMLFAC)

Nullen unterdrücken

Steuert die Unterdrückung von führenden und nachstehenden Nullen sowie von Fuß und Zoll mit Nullwerten. (Systemvariable DIMZIN)

Vorkomma

Unterdrückt vorgestellte Nullen in allen Dezimalbemaßungen. So wird beispielsweise 0.5000 zu .5000. Wählen SieVorkomma, um Maßabstände unter einer Einheit als Untereinheiten azuzeigen.

Untereinheitenfaktor

Bestimmt die Anzahl der Untereinheiten je Einheit. Dient zur Berechnung des Maßabstands in Untereinheiten, wenn der Abstand weniger als eine Einheit beträgt. Geben Sie zum Beispiel 100 ein, wenn der Suffix m ist und und der Untereinheitssuffix in cm angezeigt werden soll.

Untereinheitensuffix

Schließt ein Suffix für die Untereinheit des Bemaßungwerts ein. Geben Sie einen Text ein, oder verwenden Sie Steuercodes zur Anzeige von Sonderzeichen. Geben Sie zum Beispiel cm ein, damit 0,96 m als 96 cm angezeigt werden.

Nachkomma

Unterdrückt nachgestellte Nullen in allen Dezimalbemaßungen. So wird beispielsweise 12.5000 zu 12.5 und 30.0000 zu 30.

0 Fuß

Unterdrückt die Angabe von Fuß bei einer Bemaßung in Fuß und Zoll, wenn der Abstand kleiner als 1 Fuß ist. So wird beispielsweise 0'-6 1/2" zu 6 1/2".

0 Zoll

Unterdrückt die Angabe von Zoll einer Bemaßung in Fuß und Zoll, wenn der Abstand eine Ganzzahl in Fuß ist. So wird beispielsweise 1'-0" zu 1'.

Winkelbemaßungen

Legt das aktuelle Winkelformat für Winkelbemaßungen fest, und zeigt es an.

Einheitenformat

Legt das Format für die Winkeleinheiten fest. (Systemvariable DIMAUNIT)

Genauigkeit

Legt die Anzahl der Dezimalstellen für Winkelbemaßungen fest. (Systemvariable DIMADEC)

Nullen unterdrücken

Steuert die Unterdrückung von führenden und nachstehenden Nullen. (Systemvariable DIMAZIN)

Vorkomma

Unterdrückt vorgestellte Nullen in winkelförmigen Dezimalbemaßungen. So wird beispielsweise 0.5000 zu .5000.

Sie können auch Maßabstände von weniger als einer Einheit in Untereinheiten angeben.

Nachkomma

Unterdrückt nachgestellte Nullen in winkelförmigen Dezimalbemaßungen. So wird beispielsweise 12.5000 zu 12.5 und 30.0000 zu 30.

Voransicht

Zeigt Musterabbildungen von Bemaßungen an, nachdem Änderungen in den Einstellungen für den Bemaßungsstil vorgenommen wurden.
