Vergleicht eine angegebene Zeichnungsdatei mit der aktuellen Zeichnungsdatei. Dabei werden die Unterschiede in Revisionswolken farblich hervorgehoben.
Zugriffsmethoden
Werkzeugkasten:
Menü:
Das Dialogfeld mit der Zeichnungsauswahl wird angezeigt. Wählen Sie die Zeichnungsdatei aus, die Sie mit der aktuellen Zeichnung vergleichen möchten.
Der Befehl VERGLEICH ermöglicht einen visuellen Vergleich zwischen der aktuellen Zeichnung und einer angegebenen Vergleichszeichnung. Dies sind in der Regel verschiedene Revisionen einer Zeichnung, die Sie anschließend überprüfen und ändern können. Verwenden Sie die Leiste DWG vergleichen, um mit dem Vergleich zu arbeiten.
Leiste DWG vergleichen
-
Öffnet die Einstellungspalette, auf der Sie Vergleichsoptionen ändern können, darunter Farbe, Revisionswolken, Schraffur und Text.
Deaktiviert bzw. aktiviert den Vergleich über die Leiste DWG vergleichen.
Führt durch jede Änderungsgruppe und zoomt automatisch in jede folgende oder vorherige Änderungsgruppe.
- Aktuelle Änderungsgruppe/Gesamtanzahl der Änderungsgruppen. Zeigt die aktuelle Änderungsgruppennummer und die Gesamtanzahl der Änderungsgruppen an. Geben Sie die Nummer einer bestimmten Änderungsgruppe ein, und drücken Sie die EINGABETASTE, um auf diese Änderung zu zoomen.
Importiert die ausgewählten Objekte aus der verglichenen Zeichnung in die aktuelle Zeichnung. Diese Objekte sind dann in beiden Zeichnungen vorhanden und werden automatisch grau dargestellt. Es können nur die Objekte im angegebenen Bereich für den Import ausgewählt werden, die nicht in der aktuellen Zeichnung vorhanden sind.
-
Exportiert beide Zeichnungen in eine neue Momentaufnahmezeichnung, die die Ähnlichkeiten und Änderungen zwischen beiden Zeichnungen zusammenfasst. Das Ergebnis dieses Vorgangs entspricht einem Zeichnungsvergleich in der vorigen Version.
Schließt den Zeichnungsvergleich.

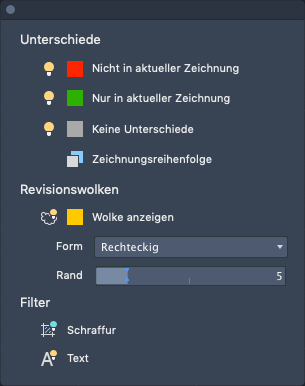

Palette Einstellungen
Unterschiede
Aktiviert oder die deaktiviert die Objekte nur in der aktuellen Zeichnung oder in der Vergleichszeichnung oder Objekte, die in beiden Zeichnungen vorhanden sind.
Farbmuster. Legt die Farbe für die Objekte nur in der aktuellen Zeichnung oder in der Vergleichszeichnung oder für Objekte, die in beiden Zeichnungen vorhanden sind, fest.
Legt die Anzeigereihenfolge überlappender Objekte im Vergleich fest.
Änderungssymbole
Blendet die Revisionswolken um jede Änderungsgruppe im Vergleich ein oder aus. Änderungsgruppen sind identisch, unabhängig davon, ob Revisionswolken angezeigt werden.
- Rechteckig. Erstellt eine rechteckige Revisionswolke um jede Änderungsgruppe, um die Änderungen anzuzeigen.
- Polygonal. Erstellt polygonale Revisionswolken um jede Änderungsgruppe, um die Änderungen anzuzeigen.
Rand. Legt den Rand zwischen den Änderungsgruppen und Revisionswolken fest.
Filter
Legt fest, ob Schraffurobjekte im Vergleich berücksichtigt werden.
Legt fest, ob Textobjekte im Vergleich berücksichtigt werden.
