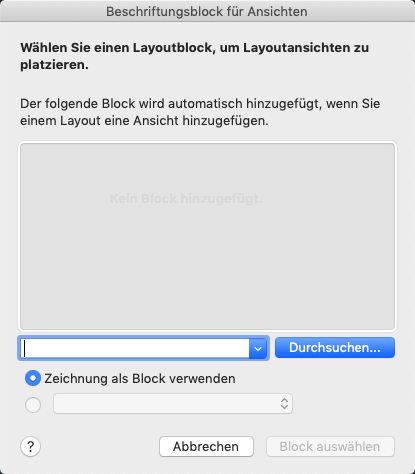

Label Block for Views (Dialogfeld)

Fügt einen neuen Bezeichnungsblock für das aktuelle Projekt ein

PLANSATZ (Befehl)

Menü: Fenster > Plansatzmanager: Mit der rechten Maustaste auf eine gespeicherte Ansicht im Plansatzmanager klicken > Beschriftungsblock platzieren

Liste der Optionen

Die folgenden Optionen sind verfügbar:

Voransicht

Zeigt bei Auswahl eines Blocks eine Vorschau an

Zeichnungsdatei:Speicherort

Gibt den Pfad und Namen einer Zeichnungsdatei (DWG-Datei) oder den Namen und Pfad einer Zeichnungsvorlagendaten (DWT-Datei) an, die als Quelle für eine Blockdefinition verwendet werden soll.

Klicken Sie auf Durchsuchen, um das Dialogfeld Zeichnung wählen anzuzeigen, und wählen Sie die Datei aus.

Anmerkung: Die Speicherpositionen der fünf zuletzt ausgewählten Zeichnungsdateien werden in der Dropdown-Liste angezeigt.

Zeichnungsdatei als Block auswählen

Verwendet die gesamte angegebene Zeichnungsdatei oder Zeichnungsvorlagendatei als Blockdefinition

Blöcke in der Zeichnungsdatei auswählen

Verwendet eine in der angegebenen Zeichnungsdatei oder Zeichnungsvorlagendatei ausgewählte Blockdefinition
