Erstellt eine rechteckige Polylinie.
Zugriffsmethoden
Werkzeugsatz: .
Menü: .
Erstellt eine geschlossene rechteckige Polylinie aus den angegebenen Parametern wie zum Beispiel die diagonalen Eckpunkte, Bemaßungen, dem Bereich und dem Ecktyp.
Die folgenden Aufforderungen werden angezeigt:
Aktuelle Einstellungen: Drehung = 0
Ersten Eckpunkt angeben oder [Fasen/Erhebung/Abrunden/Objekthöhe/Breite]: Geben Sie einen Punkt an, oder geben Sie eine Option ein.
Erster Eckpunkt
Bestimmt einen Eckpunkt des Rechtecks.

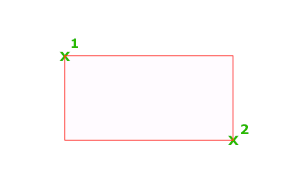

- Anderer Eckpunkt
-
Erstellt ein Rechteck unter Verwendung der festgelegten Punkte als diagonal entgegengesetzte Eckpunkte.
- Fläche
-
Erstellt ein Rechteck auf der Fläche und entweder eine Länge oder eine Breite. Wenn die Optionen Fasen oder Abrunden aktiviert sind, sind die Auswirkung der Fasen und Abrundungen auf die Ecken des Rechtecks auf dieser Fläche enthalten.
- Abmessungen
-
Erstellt ein Rechteck mit den festgelegten Längen- und Breitenwerten.
- Drehung
-
Erstellt ein Rechteck in einem bestimmten Drehwinkel.
Fasen
Bestimmt den Fasenabstand für das Rechteck.
Erhebung
Bestimmt die Erhebung für das Rechteck.
Abrunden
Bestimmt den Rundungsradius für das Rechteck.
Objekthöhe
Bestimmt die Objekthöhe für das Rechteck.
Breite
Bestimmt die Breite der Polylinie für das zu zeichnende Rechteck.
