Wie alle Gebäudesystemobjekte haben Elektro-Objekte Verbinder, über die sie intelligent miteinander verbunden und Daten entlang verbundener Strecken übertragen werden können. Beim Zeichnen von Elektrosystemen können Sie diese intelligenten Verbindungen mithilfe zweier AutoCAD MEP 2023 toolset-Fangpunkte vornehmen:
- Elektro-Fangpunkte. Mit dieser Funktion können Sie beim Hinzufügen von Kabeln zu Geräten und Schalttafeln Verbindungen herstellen.
- Kabelkanal-Fangpunkte. Mit dieser Funktion können Sie Verbindungen zu Kabeltrassen, Installationsrohren und Elektroausstattung von MV-Bauteilen herstellen.
Wie alle AutoCAD MEP 2023 toolset-Fangpunkte haben Elektro- und Leitungstrassenfangpunkte zwei Untertypen:
- Endverbinder-Fangpunkte. Mit dieser Funktion können Sie ein Objekt mit einem Endpunkt eines anderen Objekts verbinden.
- Bogenverbinder-Fangpunkte. Mit diesen Fängen können Sie ein Objekt mit einem beliebigen Punkt entlang der Mittellinie eines anderen Objekts verbinden.
Verkabeln eines Anschlusskastens mit einem Licht mit Elektro-Fangpunkten

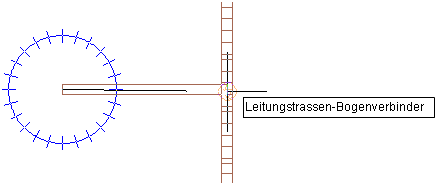

Verbinden von Kabeltrassen mit Kabelkanal-Fangpunkten
