Erstellen Sie eine Achse aus einem Teil einer vorhandenen Achse oder aus der gesamten vorhandenen Achse.
Mit diesem Befehl können Sie einen Teil einer vorhandenen Achse als Anfangspunkt einer neuen Achse verwenden. Die ausgewählte Geometrie der Quellachse wird in Linien-, Bogen- und Übergangsbogen-Teilobjekte der neuen Achse konvertiert.
Dieser Befehl ist für die Durchführung der folgenden Aufgaben nützlich:
- Extrahieren Sie einen Teil einer Quellachse, die als Basislinie verwendet werden soll, um eine sekundäre Achse zu erstellen, die in die primäre Achse (Quellachse) hineinführt oder aus ihr herausführt.
Wählen Sie eine Quellachse (1), und geben Sie anschließend eine Reihe von Stationen (2) an, um eine Achse (3) zu erstellen. Fügen Sie der neuen Achse (4) Teilobjekte hinzu, um eine Achse zu erstellen, die in die Quellachse hinein- oder aus ihr herausführt.
- Ermitteln Sie Routenalternativen zwischen zwei Abschnitten einer Quellachse.

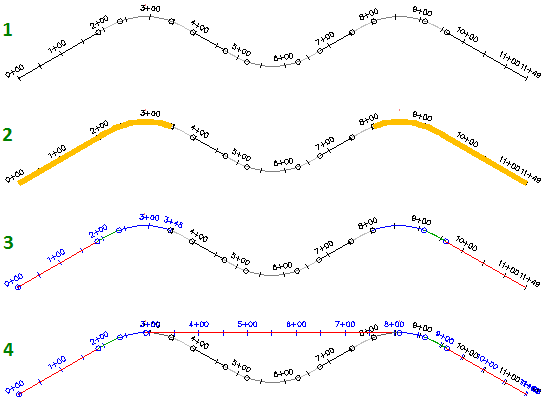

Wählen Sie eine Quellachse (1) aus, und geben Sie dann Teilobjekte (2) an, aus denen eine Achse (3) erstellt werden soll. Fügen Sie der neuen Achse (4) Teilobjekte hinzu, um einen alternativen Entwurf auf Basis der Quellachse zu erstellen.
