Informationen zur Knotenpunktbearbeitung mit visuellen Signalen

Visuelle Signale helfen Ihnen, Knotenpunktkomponenten schnell zu bearbeiten.

Viele der Dialogfelder, die Ihnen die Erstellung oder Bearbeitung von Knotenpunktobjektkomponenten ermöglichen, enthalten visuelle Signale, mit denen Sie den Bereich des Knotenpunktobjekts, das bearbeitet wird, schnell identifizieren können.

Dialogfelder, z. B. die Dialogfelder Parameter für Knotenpunktversatz und Parameter für Knotenpunkt-Randachsen, enthalten die folgenden Verhalten:

Objekthervorhebung in Zeichnung: Wenn Sie in einem Knotenpunkt-Bearbeitungsdialogfeld einige Elemente auswählen, wird das betroffene Objekt in der Zeichnung hervorgehoben. Wenn Sie z. B. einen Versatz im Dialogfeld Parameter für Knotenpunktversatz auswählen, wird diese Achsparallele in der Zeichnung hervorgehoben. Dieses Verhalten wird in der folgenden Abbildung dargestellt.

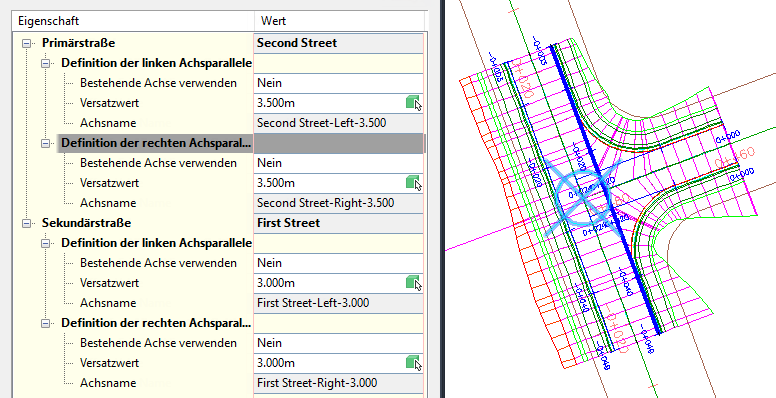

Die rechte Seitenachsparallele wird im links angezeigten Dialogfeld Parameter für Knotenpunktversatz ausgewählt. In der Zeichnung wird diese Achsparallele hervorgehoben.

Auf ähnliche Weise werden beim Ändern von Knotenpunkt-Randachsenparametern über das Dialogfeld Parameter für Knotenpunkt-Randachsen jedes Mal, wenn Sie in diesem Dialogfeld einen Quadranten oder eine Randachse auswählen, der entsprechende Quadrant oder die entsprechende Randachse in der Zeichnung markiert.

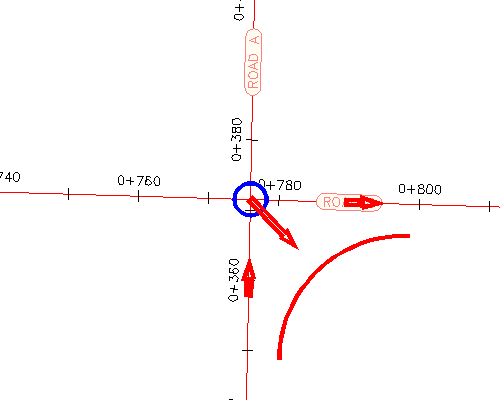

In der folgenden Abbildung werden entlang den Achsen temporäre Pfeile angezeigt, mit denen die Richtung des einfahrenden und abfahrenden Verkehrs angezeigt werden. Diese Pfeile werden beim Angeben von Knotenpunkt-Randachsenparametern angezeigt.

Schematische Darstellungen in Dialogfeldern: Jedes Mal, wenn Sie eine Eigenschaft oder ein Element auswählen, das in Dialogfeldern zur Knotenpunktbearbeitung bearbeitet werden soll, wird die schematische Darstellung am unteren Rand der Bearbeitungsdialogfeld-Aktualisierungen angezeigt, um die Position am Knotenpunkt anzugeben, der dadurch beeinflusst wird.

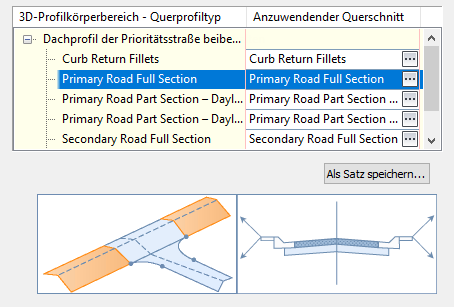

Wenn Sie z. B. den 3D-Profilkörperbereich Primärstraße – Vollquerprofil im Dialogfeld Knotenpunkt-3D-Profilkörperbereiche auswählen, wird die folgende schematische Darstellung angezeigt, die die Position dieses Bereichs am 3D-Profilkörper angibt.

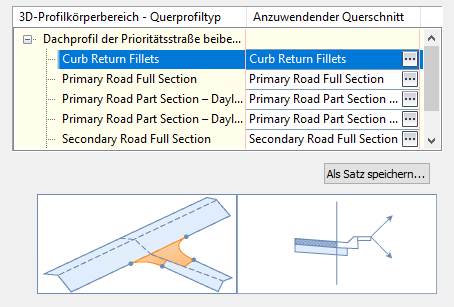

Entsprechend wird, wenn Sie den 3D-Profilkörperbereich Randachsen-Ausrundungen auswählen, die folgende schematische Darstellung angezeigt.

Dieses Verhalten ist auch in den Assistentendialogfeldern zur Knotenpunkterstellung vorhanden.

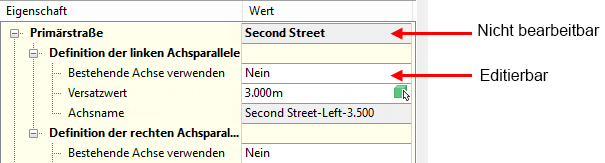

Schattieren von nicht bearbeitbaren Eigenschaften: In Bearbeitungsdialogfeldern werden Eigenschaften, die nicht bearbeitbar sind, mit einer grauen Hintergrundfarbe (schattiert) angezeigt. Eigenschaften, die bearbeitbar sind, werden mit einer weißen Hintergrundfarbe (nicht schattiert) angezeigt.
