Verwenden Sie das Werkzeug Shared Reference Point, um eine Datei mit gemeinsam genutzten Koordinaten für die Verwendung in Autodesk Revit zu exportieren.
So exportieren Sie einen gemeinsam genutzten Referenzpunkt aus Civil 3D
- Erweitern Sie in Civil 3D auf der Registerkarte Werkzeugkasten den Eintrag Sonstige Hilfsprogramme
Shared Reference Point Gemeinsam genutzte Referenzpunkte für Autodesk Revit exportieren.
- Wählen Sie den Ursprungspunkt aus, und wählen Sie dann einen zweiten Punkt auf derselben Höhe. Beachten Sie, dass diese Punkte in Revit ebenfalls in der gleichen Reihenfolge wie in Civil 3D ausgewählt werden müssen.

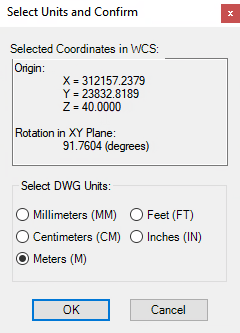

- Wählen Sie im Dialogfeld Einheit wählen die Zeichnungseinheiten aus, und bestätigen Sie diese. Klicken Sie auf OK.
- Geben Sie einen Speicherort für die Datei an, und klicken Sie auf Speichern.
Weitere Informationen zur Verwendung gemeinsam genutzter Referenzpunkte in Revit finden Sie unter So verwenden Sie das Werkzeug Shared Reference Point zum Koordinieren zwischen Civil 3D und Revit.
