So beschriften Sie einen Strang

Sie können in der Draufsicht und im Höhenplan eine Reihe fortlaufend verbundener Haltungen mit einer einzigen Haltungsbeschriftung beschriften.

Mit Strangbeschriftungen können Sie die Anzahl der in einem Kanalnetz angezeigten Beschriftungen reduzieren.

Wenn Sie den Cursor über die Strangbeschriftung der Haltung halten, werden die Haltungen im Strang hervorgehoben. Sie können auch den Listenbefehl von AutoCAD verwenden, um die verbundenen Haltungen aufzulisten. Nachdem Sie eine Strangbeschriftung hinzugefügt haben, können Sie die verbundenen Haltungen, auf die sich der Strang erstreckt, hervorheben, indem Sie die Beschriftung auswählen.

So beschriften Sie einen Haltungsstrang in der Draufsicht

1. Klicken Sie auf Registerkarte BeschriftenGruppe Beschriftungen und TabellenMenü Beschriftungen hinzufügenKanalnetzStränge im Lageplan.

2. Sie werden an der Befehlszeile aufgefordert, die erste Kanalnetzkomponente (Haltung oder Schacht/Bauwerk) auszuwählen.

3. Klicken Sie in der Zeichnung auf eine Haltung oder ein Schacht/Bauwerk, um den Anfangspunkt des Stranges der verbundenen Haltungen zu definieren.

4. Sie werden an der Befehlszeile aufgefordert, die nächste Kanalnetzkomponente (Haltung oder Schacht/Bauwerk) auszuwählen.

5. Klicken Sie auf eine Komponente (Haltung oder Schacht/Bauwerk), um den Endpunkt für den Strang zu definieren.
6. Drücken Sie die EINGABETASTE.

   Die folgende Eingabeaufforderung wird angezeigt:

   Beschriftungsposition auf Haltung angeben:

7. Geben Sie die Position für die Beschriftung ein, indem Sie auf eine der Haltungen im Strang klicken. Sie müssen auf eine Haltung, nicht auf einen Schacht oder ein Bauwerk, klicken.

   Wenn Sie eine Haltung auswählen, die nicht im Strang enthalten ist, wird die folgende Eingabeaufforderung angezeigt: Beschriftungsposition muss sich auf einem Strang befinden.

   Die Beschriftung kann mit dem Schiebereglergriff entlang des Stranges bewegt werden.

So beschriften Sie einen Haltungsstrang im Höhenplan

1. Klicken Sie auf Registerkarte BeschriftenGruppe Beschriftungen/TabellenMenü Beschriftungen hinzufügenKanalnetzStränge im Längsschnitt.

2. Sie werden an der Befehlszeile aufgefordert, die erste Kanalnetzkomponente (Haltung oder Schacht/Bauwerk) auszuwählen.

3. Klicken Sie in der Zeichnung auf eine Haltung oder ein Schacht/Bauwerk, um den Anfangspunkt des Stranges der verbundenen Haltungen zu definieren.

4. Sie werden an der Befehlszeile aufgefordert, die nächste Kanalnetzkomponente (Haltung oder Schacht/Bauwerk) auszuwählen.

5. Klicken Sie auf eine Komponente (Haltung oder Schacht/Bauwerk), um den Endpunkt für den Strang zu definieren.
6. Drücken Sie die EINGABETASTE.

   Die folgende Eingabeaufforderung wird angezeigt:

   Beschriftungsposition auf Haltung angeben:

7. Geben Sie die Position für die Beschriftung ein, indem Sie auf eine der Haltungen im Strang klicken. Sie müssen auf eine Haltung, nicht auf einen Schacht oder ein Bauwerk, klicken.

   Wenn Sie eine Haltung auswählen, die nicht im Strang enthalten ist, wird die folgende Eingabeaufforderung angezeigt: Beschriftungsposition muss sich auf einem Strang befinden.

   Die Beschriftung kann mit dem Schiebereglergriff entlang des Stranges bewegt werden.

So heben Sie einen verbundenen Kanalstrang hervor

Führen Sie einen der folgenden Schritte durch:

• Halten Sie den Cursor über der Strangbeschriftung. Daraufhin werden alle Komponenten im Strang hervorgehoben.

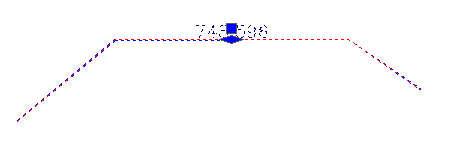

• Klicken Sie mit der rechten Maustaste auf die Haltungsstrangbeschriftung, und wählen Sie Stränge anzeigen. Eine gepunktete Linie wird vom Anfangspunkt zum Endpunkt des verbundenen Haltungsstranges angezeigt, wie in der folgenden Abbildung gezeigt. Der rautenförmige Schiebereglergriff kann zum Verschieben der Beschriftung entlang des Strangs verwendet werden. Um die Hervorhebung zu entfernen, deaktivieren Sie Stränge anzeigen im Kontextmenü.


So verschieben Sie eine Strangbeschriftung

Strangbeschriftungen sind nicht mit einer bestimmten Haltung oder einem bestimmten Schacht/Bauwerk verankert. Sie können frei auf eine beliebige verbundene Haltung oder einen beliebigen Schacht/ein beliebiges Bauwerk im Strang verschoben werden.

• Klicken Sie auf die zu verschiebende Beschriftung, und wählen Sie den Schiebereglergriff aus.

Verschieben Sie die Beschriftung an die gewünschte Position.

Anmerkung: Strangbeschriftungen weisen dieselbe Symbol-Text-Trennung auf wie herkömmliche Haltungsbeschriftungen. Klicken Sie auf den runden Griff , um den Ausgangszustand einer gezogenen Beschriftung wiederherzustellen.

Sie können die Anschlussposition einer Beschriftung zurücksetzen, die mehrere Netzkomponenten umfasst.

1. Geben Sie an der Befehlszeile ResetAnchorPipe ein.
2. Wählen Sie in der Zeichnung eine Beschriftung aus, die mehrere Haltungskomponenten (Strangbeschriftung) umfasst.
3. Wählen Sie den neuen Anschlusspunkt aus, indem Sie auf eine Haltung im gleichen Netz klicken. Sie müssen eine Haltung auswählen, nicht einen Schacht oder ein Bauwerk.

   Die neue Anschlussposition wird festgelegt, und die Strangbeschriftung wird in der Mitte der ausgewählten Haltung angezeigt.
